Dr. HDMI – dé game-changer voor uw HDMI-installatie. Deze tool pakt veelvoorkomende HDMI-uitdagingen aan, zoals handshaking en compatibiliteit, en biedt EDID-beheer voor optimale weergave-instellingen. Dankzij de mogelijkheid om de signaalintegriteit over grote afstanden te verbeteren, is het een must-have voor home cinema's, professionele installaties en systeemintegrators. Bovendien zorgt de compatibiliteit met HDfury-producten voor een nog breder scala aan toepassingen. Verbeter uw kijkervaring met Dr. HDMI.

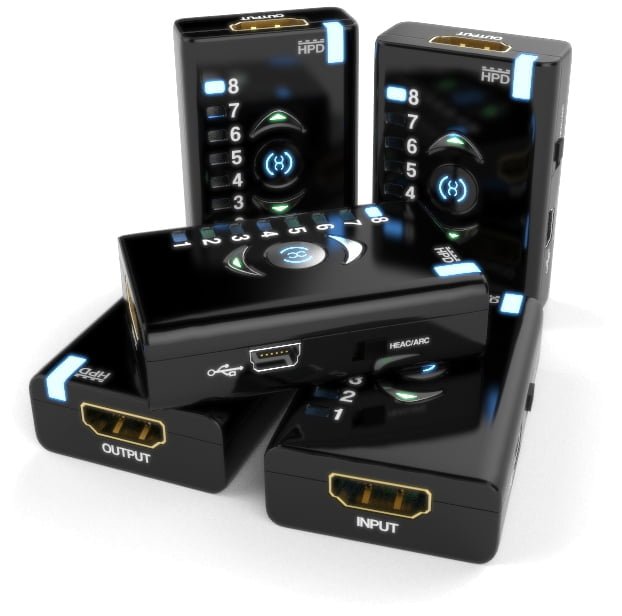

Dr. HDMI

Dr. HDMI helpt bij het oplossen van de meeste HDMI-uitdagingen, waaronder handshakingproblemen, compatibiliteitsproblemen en EDID-gerelateerde problemen. Ontworpen met systeemintegrators in gedachten, zorgt het voor een constante "AAN"-status voor bronnen. Bovendien verbetert het de signaalkwaliteit en versterkt het het +5V-signaal gedurende een HDMI/DVI-D-sequentie. Dit product is compatibel met andere HDfury-producten, zoals de Gamer Edition, om de compatibiliteit te vergroten. Het biedt ook de flexibiliteit om de resolutie van de bronuitvoer te beperken. In essentie functioneert Dr. HDMI als een EDID-manager, HDMI/DVI-D-emulator en repeater, boordevol vooraf ingestelde opties, aanpasbare geheugenbanken en een Sink EDID-sniffingfunctie.

Hoogtepunten

• Lost de meeste HDMI-problemen op.
• Verhelpt problemen met HDMI-handshaking.
• Biedt EDID-beheer en detectiemogelijkheden.
• Maakt moeiteloze manipulatie van EDID-tabellen via USB mogelijk.
• Werkt als een HDMI/DVI-D-emulator en -repeater.
• Ondersteunt 2K-, 1920×1200- en 1080p-beelden zonder desynchronisatie.
• Biedt vooraf gedefinieerde banken, zoals FullHD 3D, FullHD, 1080i, 720p, etc.
• Door de gebruiker configureerbare EDID-banken.
• Detectie van sink-EDID's.
• Verbetert de signaalkwaliteit tot 50 meter.
• Werkt autonoom zonder externe voeding (gebruikt stroom via HDMI).
• Voldoet aan de HDCP-normen.

Dr. HDMI Technische specificaties

• Voldoet aan HDMI 1.4a-normen.
• Biedt 8 EDID-banken (5 vooraf ingestelde, 2 door de gebruiker aanpasbare, 1 repliceert het Sink-apparaat).
• Maakt het mogelijk om HPD-gebeurtenissen onderweg te resetten.
• Compenseert kabelverlies tot 50 meter.
• Houdt de HDMI/DVI-D-uitgang van de bron actief.
• Te upgraden via USB en te flashen vanaf pc's.
• Door de gebruiker aanpasbare EDID-banken.
• Functies Sink EDID-detectie.
• Verbetert de signaalkwaliteit tot 50 meter.
• Bevat een HDMI Pin14-schakelaar voor HEAC/ARC-compatibiliteit.
• Ondersteunt alle resoluties, inclusief HDMI-standaarden.
• De videobandbreedte bedraagt ​​2,25 Gbps.
• Videoondersteuning voor Single-link 225Mhz, 2k, WUXGA, 1080p60/12bit deep color en xvcolor.
• Audioondersteuning voor Dolby True HD en DTS Master Audio.
• Zorgt voor equalisatie van de ingangskabel.
• Ondersteunt uitgebreide EDID CEA861, 256 bytes.
• Maakt HDCP en Lip Sync Pass-Through mogelijk.
• Volgt CEC Protocol Pass-Through.
• Stroomvoorziening via een universele USB-adapter.
• Wordt geleverd met 1 jaar garantie (verlengbaar).
• Afmetingen: 60 mm B x 40 mm D x 20 mm H.
• Weegt 50 gram.
• Connectoren: HDMI vrouwelijk en Mini USB-B vrouwelijk.

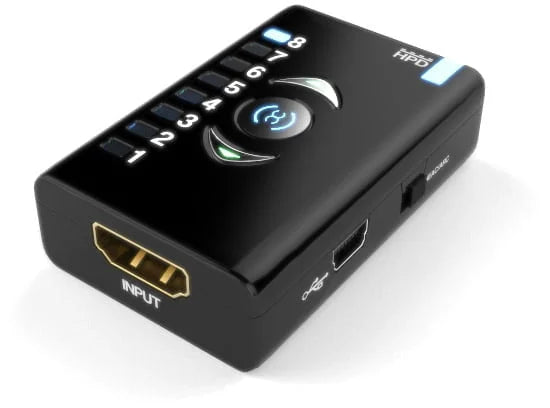

Aan de slag met Dr. HDMI

Dr. HDMI zorgt voor een naadloze verbinding tussen de bron en het scherm, waardoor HDCP/HDMI-problemen worden verminderd. Gebruikers kunnen eenvoudig navigeren tussen de acht interne EDID-banken met de omhoog/omlaag-knoppen. De HPD-gebeurtenis (hot-plug) wordt geactiveerd wanneer een EDID wordt geselecteerd en geeft het bronapparaat een melding over de EDID-wijziging. Het hele proces volgt standaardtijdlijnen. Classificaties van EDID-banken:

• 1-5: Vooraf ingestelde configuraties (bij te werken via firmware).
• 6-7: Door de gebruiker instelbaar via pc-software.
• 8: Gereserveerd voor display-downloads. Bovendien ondersteunt het apparaat op slimme wijze HDCP-streams door alle DDC-pakketten te scannen, EDID-verzoeken door te laten en tegelijkertijd HDCP-handshakes te filteren. De stroom wordt geleverd via HDMI of de USB-poort. Firmware-updates zijn eenvoudig en gebruiksvriendelijk. Bij compatibiliteitsproblemen of handshakes kunnen gebruikers de zijschakelaar aanpassen.

Lijst met banken

• 1: Volledige functionaliteit met 3D ingeschakeld.
• 2: Alle functies zonder 3D.
• 3: 1080i – geen 3D.
• 4: 720p – geen 3D.
• 5: 480/576p – geen 3D.
• 6-7: Imitatie van #1, maar kan door de gebruiker worden aangepast via pc-software.
• 8: EDID van het display (geactiveerd na het lezen).

Veelgestelde vragen

Wat is het uitgangsvermogen van Dr. HDMI? Met een aangesloten voeding via USB verbruikt het apparaat zoveel stroom als de voeding toelaat. Bij voeding via HDMI wordt het vermogen van de HDMI-connector gebruikt, meestal tussen de 50 en 500 mA.

Hoe navigeer je tussen banken? Er zijn acht EDID-banken. Navigeer met de omhoog- of omlaagknoppen om de gewenste bank te selecteren. Het systeem activeert de geselecteerde EDID, waarmee de HPD-gebeurtenis wordt gestart. Het bronapparaat past de instellingen hierop aan. Deze standaardprocedure duurt ongeveer 2 seconden, waarna je van EDID kunt wisselen. Door op de middelste knop te drukken, kopieer je de EDID van het display naar bank #8, waardoor een HPD-gebeurtenis wordt geactiveerd die ongeveer 2 seconden duurt.
