DR HDMI 4K lost de meeste HDCP/HDMI-problemen op door simpelweg verbinding te maken tussen bron en scherm. Eenmaal verbonden, kan het direct worden ingesteld om specifieke EDID- en hotplug-gebeurtenissen uit te voeren.
Er zijn in totaal veertig EDID-banken (40) in het apparaat. Door de draaiknop omhoog of omlaag te drukken, kunt u snel tussen de banken navigeren om de gewenste te selecteren. Zodra u ongeveer een seconde stopt, activeert het systeem de geselecteerde EDID en start de HPD-gebeurtenis (hot-plug). Dit is de gebeurtenis waarbij Dr.HDMI 4K het bronapparaat informeert dat de EDID is gewijzigd, zodat de bron zijn eigen interne instellingen opnieuw moet configureren. Dit duurt volgens de norm ongeveer twee seconden. Gedurende deze tijd kunt u de EDID niet wijzigen. Nadat de HPD-gebeurtenis is afgelopen, kunt u de EDID desgewenst opnieuw wijzigen.
Als u op de knop Copy Sink drukt, wordt de EDID van het display gekopieerd en in EDID-banknummer 8 geplaatst. Zodra dit is voltooid, wordt ook een HPD-gebeurtenis gemaakt. Deze is binnen ongeveer 2 seconden voltooid.

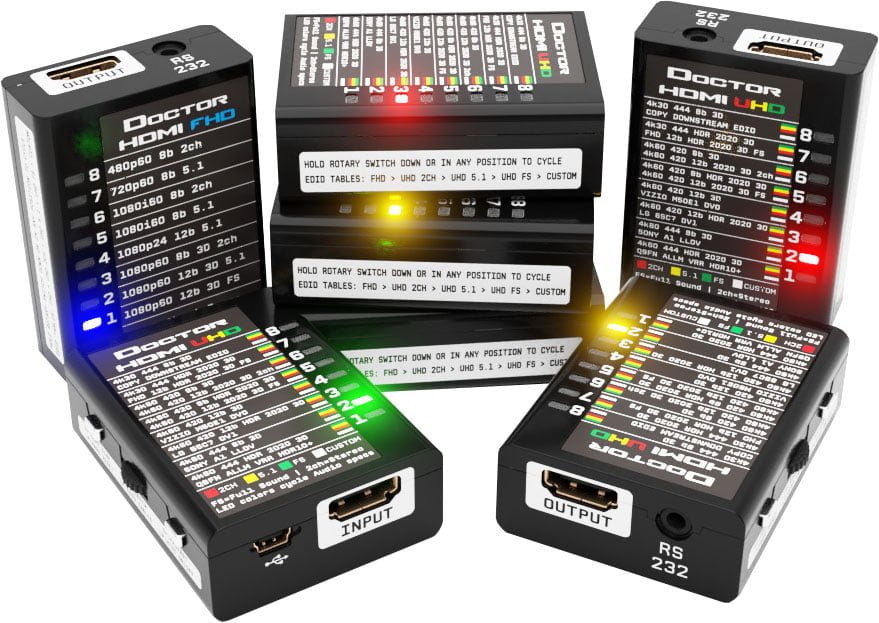

DR HDMI 4K

Dr HDMI 4K kan de meeste HDMI-problemen oplossen, zoals problemen met handshaking, compatibiliteitsproblemen en/of EDID-gerelateerde problemen. Het helpt om een ​​bron altijd AAN te houden of in een bepaalde status te laten staan, wat vooral handig is voor systeemintegrators.
Dr HDMI 4K kan ook de signaalintegriteit verbeteren en het +5V-signaal verlengen via een HDMI/DVI-D-keten. Het kan bijvoorbeeld perfect samenwerken met HDfury-producten om het compatibiliteitsbereik te vergroten. Het kan ook worden gebruikt om de resolutie van de bronuitvoer te beperken.
Dr HDMI 4K fungeert als een EDID-manager, HDMI/DVI-D-emulator en repeater met vooraf gedefinieerde voorinstellingen, door de gebruiker programmeerbare banken, Sink EDID sniffing bank, HTPC-modus en meer!

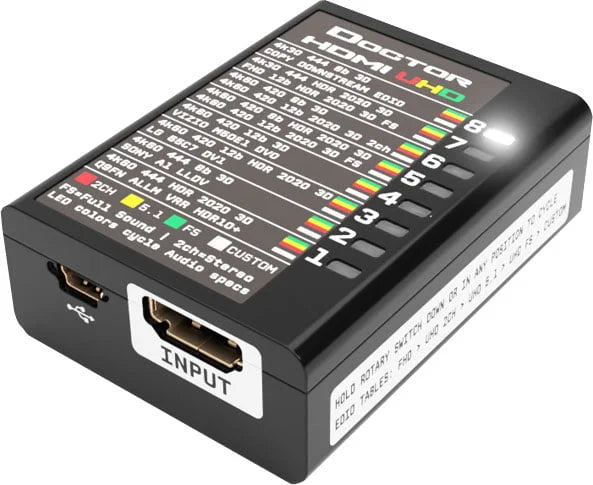

Instructies en overzicht voor Dr. HDMI 4K

Doctor HDMI 4K lost de meeste HDCP/HDMI-problemen op door simpelweg verbinding te maken tussen bron en scherm. Eenmaal aangesloten, kan het apparaat direct worden ingesteld om specifieke EDID- en hotplug-gebeurtenissen uit te voeren.
Er zijn in totaal veertig EDID-banken (40) in het apparaat. Door de draaiknop omhoog of omlaag te drukken, kunt u snel tussen de banken navigeren om de gewenste te selecteren. Zodra u ongeveer een seconde stopt, activeert het systeem de geselecteerde EDID en start de HPD-gebeurtenis (hot-plug). Dit is de gebeurtenis waarbij Dr.HDMI 4K het bronapparaat informeert dat de EDID is gewijzigd, zodat de bron zijn eigen interne instellingen opnieuw moet configureren. Dit duurt volgens de norm ongeveer twee seconden. Gedurende deze tijd kunt u de EDID niet wijzigen. Nadat de HPD-gebeurtenis is afgelopen, kunt u de EDID desgewenst opnieuw wijzigen.
Als u op de knop Copy Sink drukt, wordt de EDID van het display gekopieerd en in EDID-banknummer 8 geplaatst. Zodra dit is voltooid, wordt ook een HPD-gebeurtenis gemaakt. Deze is binnen ongeveer 2 seconden voltooid.
EDID-banken worden als volgt onderverdeeld:

• FHD-zijde: EDID 1-8 zijn vooraf ingestelde fabrieksinstellingen en kunnen niet door de gebruiker worden gewijzigd. Ze kunnen echter wel worden bijgewerkt met een firmware-update.
• UHD-zijde: EDID 1-8 zijn vooraf ingestelde fabrieksinstellingen die niet door de gebruiker kunnen worden gewijzigd. Elk van deze instellingen is beschikbaar met ondersteuning voor 3 mogelijke audioformaten (Stereo/Rood, 5.1/Geel of Full Audio/Groen). Ze kunnen worden bijgewerkt met een firmware-update.
• UHD-zijde: Aangepaste EDID 1-7 kunnen door de gebruiker worden geconfigureerd via de pc-software.
• UHD-zijde: EDID 8 is de gereserveerde zijde voor het downloaden van het scherm.

Dit apparaat beschikt ook over interne logica ter ondersteuning van HDCP-streams door alle DDC-pakketten te snuiven en de EDID-aanvragen te filteren, maar alle HDCP-handshakes door te laten.
Met de pc-software kunt u alle parameters direct bewerken of de EDID van een klant laden of opslaan.
De stroom wordt verkregen via de HDMI-connector of via de USB-poort, indien aangesloten.
Firmware-upgrades kunnen automatisch met één .exe-bestand worden verzonden, dus er is geen extra software nodig. U hoeft alleen maar het .exe-bestand te starten.

Lijst met de 40 beschikbare EDID-banken:

[ONDERKANT] BLAUWE LED-MODUS / FHD-TABELLEN

• 1 – 1080p60-444-225M-3D-FULLAUDIO
• 2 – 1080p60-444-225M-3D-SPDIF
• 3 – 1080p60-444-8b-150M-3D-STEREO
• 4 – 1080p24-444-12b-112M-SPDIF
• 5 – 1080i60-444-8b-75M-SPDIF
• 6 – 1080i60-444-8b-75M-STEREO
• 7 – 720p60-444-8b-75M-SPDIF
• 8 – 480p60-444-8b-30M-STEREO

[BOVENKANT] GROENE LED-MODUS / UHD – VOLLEDIGE AUDIOTABELLEN

• 1 – 4k60-444-600M-HDR-BT2020-3D-FULLAUDIO
• 2 – 4k60-444-600M-3D-FULLAUDIO
• 3 – 4k60-420-12b-450M-HDR-BT2020-3D-FULLAUDIO
• 4 – 4k60-420-12b-450M-3D-FULLAUDIO
• 5 – 4k60-420-8b-300M-HDR-BT2020-3D-FULLAUDIO
• 6 – 4k60-420-8b-300M-3D-FULLAUDIO
• 7 – 4k30-444-300M-HDR-BT2020-3D-FULLAUDIO
• 8 – 4k30-444-300M-3D-FULLAUDIO

[BOVENKANT] GELE LED-MODUS / UHD – SPDIF MAX LIMIET AUDIOTABELLEN

• 1 – 4k60-444-600M-HDR-BT2020-3D-SPDIF
• 2 – 4k60-444-600M-3D-SPDIF
• 3 – 4k60-420-12b-450M-HDR-BT2020-3D-SPDIF
• 4 – 4k60-420-12b-450M-3D-SPDIF
• 5 – 4k60-420-8b-300M-HDR-BT2020-3D-SPDIF
• 6 – 4k60-420-8b-300M-3D-SPDIF
• 7 – 4k30-444-300M-HDR-BT2020-3D-SPDIF
• 8 – 4k30-444-300M-3D-SPDIF

[BOVENKANT] RODE LED-MODUS / UHD – STEREO AUDIO TABELLEN

• 1 – 4k60-444-600M-HDR-BT2020-3D-STEREO
• 2 – 4k60-444-600M-3D-STEREO
• 3 – 4k60-420-12b-450M-HDR-BT2020-3D-STEREO
• 4 – 4k60-420-12b-450M-3D-STEREO
• 5 – 4k60-420-8b-300M-HDR-BT2020-3D-STEREO
• 6 – 4k60-420-8b-300M-3D-STEREO
• 7 – 4k30-444-300M-HDR-BT2020-3D-STEREO
• 8 – 4k30-444-300M-3D-STEREO

[BOVENKANT] WITTE LED-MODUS / UHD – AANGEPASTE TABELLEN EN DOWNSTREAM KOPIE

• 1 – SAMSUNG Q9FN XBOXLaagLat HDR10+
• 2 – SONY A1 – DV/LLDV Versie 2
• 3 – LG 65C7 – DV-versie 1
• 4 – VIZIO M50E1 – DV-versie 0
• 5 – 4k60-420-12b-450M-BT2020-3D-FULLAUDIO
• 6 – 4k60-420-12b-450M-BT2020-3D-STEREO
• 7 – 1080p60-12b-222M-HDR-BT2020-3D-FULLAUDIO
• 8 – KOPIEER DOWNSTREAM EDID

Technische specificaties van Dr. HDMI 4K

• HDMI 2.0b-compatibiliteit

• Ondersteuning voor 18Gbps/600MHz met 0ms latentie!

• 40 EDID-banken (8 FHD, 24 UHD, 7 door de gebruiker programmeerbaar, 1 kopie van Sink-apparaat)

• HPD-gebeurtenis on-the-fly resetten!

• Compensatie van kabelverlies tot 50 meter

• Houd de HDMI/DVI-D-uitgang van de bron actief

• USB-upgradebaar en flashbaar vanaf computer

• Door de gebruiker programmeerbare EDID-banken

• Sink EDID sniffing-functie

• Vergroot de signaalintegriteit tot wel 50 meter!

• HTPC-modus (voorkom detectie van de status van het uitvoerapparaat door Windows)

• Elke resolutie, inclusief HDMI-standaarden

• Videobandbreedte: 18 Gbps

• Video-ondersteuning: Single-link 600MHz

• Audio-ondersteuning: Atmos, DTS-X, Dolby True HD en DTS Master Audio, enz.

• Ingangskabel-equalisatie

• +5V HDMI-stroominjector

• Ondersteuning voor uitgebreide EDID CEA861, 256 bytes

• HDCP-doorvoer

• Lip Sync Pass-Through

• CEC-protocol-doorvoer

• Voeding: Universele USB-stroomadapter

• Naleving: HDCP/FCC/CE

• Garantie: 1 jaar (verlengbaar)

• Afmetingen: 60 mm B x 40 mm D x 20 mm H

• Nettogewicht: 50 gram

• Ingangs-/uitgangsconnector: HDMI vrouwelijk

USB: Mini USB-B vrouwelijke connector
