Geen HDMI? Geen probleem! De HDfury3 verbetert elke tv of projector door HDMI toe te voegen! Werkt met elk scherm dat Component (YPbPr/YCbCr) of RGB/VGA ondersteunt! Blijf niet langer beperkt tot het kijken van Blu-ray, dvd, satelliet/kabel in slechts 480p! Voeg een HDfury3 toe en kijk in HD-kwaliteit met een resolutie tot wel FULL HD 1080p!

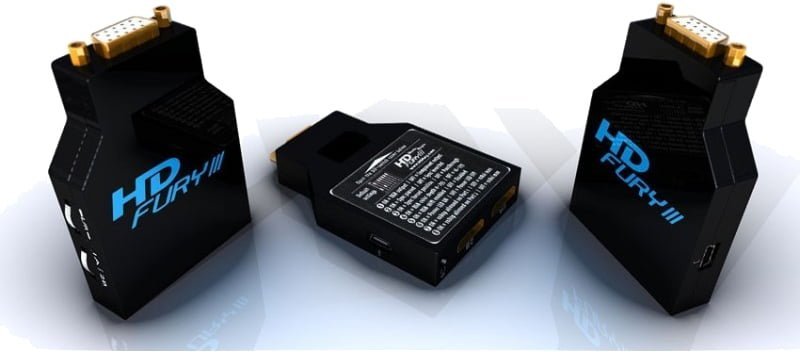

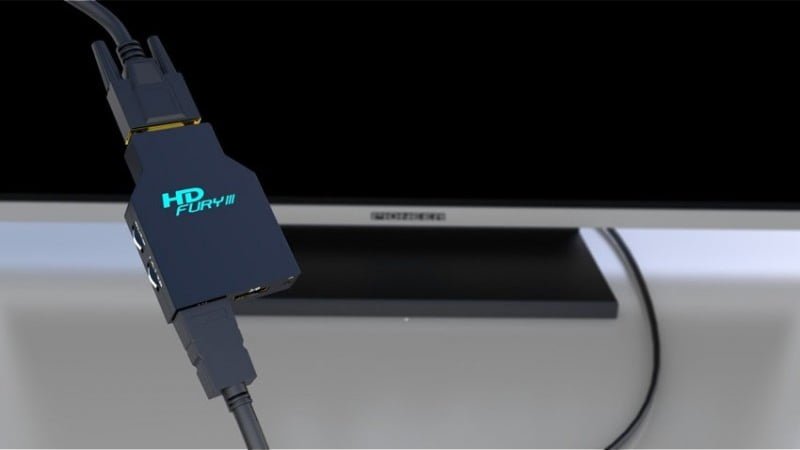

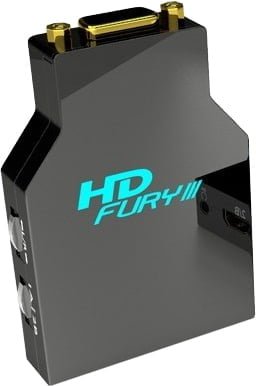

HDFury 3

De HDfury1 had alleen een RGBHV-uitgang en een DVI-D-ingang.

De HDfury2 introduceerde ondersteuning voor component (Y/Pb/Pr)-uitgangen met HDMI 1.1/1.2-ingang, kleurdiepte-upscaling om 16-235 te renderen als 0-255, stereogeluid in zowel optische als analoge vorm, en ondersteuning voor accessoires van derden op de uitgang. De HDfury2 had een RGB-uitgang die vergelijkbaar was met die van de HDfury1, maar met een groter kleurdieptebereik voor betere kleuren.

Voor de HDfury 3 zijn de componentfuncties van de HDfury2 behouden, terwijl de RGB- en audio-uitvoer volledig zijn vernieuwd en verbeterd. We zijn er nu enorm trots op te kunnen aankondigen dat het probleem met de linker shift in de RGB-modus verleden tijd is! Met de HDfury3 kunnen gebruikers het beeld naar wens naar LINKS/RECHTS verschuiven met behulp van drukknoppen. De functie voor het opschalen van de kleurdiepte kan nu ook door de gebruiker worden geselecteerd (AAN/UIT via DIP-switch). De HDfury X3 beschikt ook over 4 aanpasbare EDID-banken, waarvan er twee kunnen worden gebruikt om de uitvoerresolutie direct te beperken tot 1080i (wederom via DIP-switches). Een zeer nuttige functie voor iedereen met een scherm dat 1080i ondersteunt, maar geen 1080p, en bronnen die geen handmatige instelling van de uitvoerresolutie bieden. Ook zijn er twee HDMI 1.3-ingangen met Deep Colour-ondersteuning en handmatige of automatische omschakeling. Eigenaren van veeleisende RGB-schermen zullen ook blij zijn te horen dat de H/V-synchronisatie nu ook via DIP-switches naar positief of negatief kan worden geforceerd. De RGB-pixelklokbandbreedte is aanzienlijk verbeterd met ondersteuning voor 225 MHz (1080p/72 wordt nu perfect verwerkt)!
Voor informatie over het instellen van deze opties, zie onze HDFury 3-gebruikershandleiding.

Belangrijkste kenmerken

• 2x HDMI 1.3-ingang met Deep Colour-ondersteuning (handmatige of automatische schakelmodus beschikbaar, door de gebruiker te selecteren)
• Component (YPbPr/YCbCr) en VGA (RGBHV) video-uitgang
• Geluidsuitvoer in zowel analoge als digitale optische (S/PDIF 5.1 Dolby/DTS) via een innovatieve 3,5 mm combo-aansluiting
• 4x EDID-banken (2 per kanaal)
• Ingebouwde door de gebruiker selecteerbare instellingen voor de uitvoerresolutielimiet

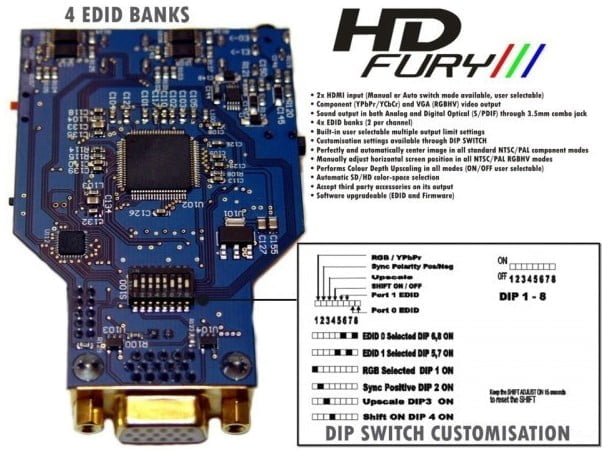

• Aanpassingsinstellingen beschikbaar via DIP-SCHAKELAAR
• Perfect en automatisch centreren van het beeld in alle standaard NTSC/PAL-componentmodi
• Pas de horizontale schermpositie handmatig aan in alle NTSC/PAL RGBHV-modi
• Voert kleurdiepte-upscaling uit in alle modi (AAN/UIT door de gebruiker te selecteren)
• Inclusief sync-polariteitomvormer
• Automatische SD/HD-kleurruimteselectie
• Accepteer accessoires van derden op de uitvoer
• Verbeterde outputkabeldriver voor het aansturen van lange kabellengtes (40-50′)
• Software-upgradebaar

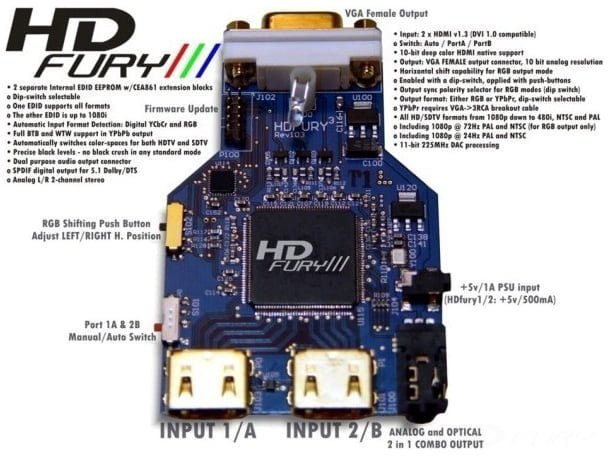

HDFury 3 Specificaties en Functies

• Ingang: 2 x HDMI v1.3 (DVI 1.0 compatibel)
• Schakelaar: Auto / PortA / PortB
• 10-bits diepe kleuren HDMI native ondersteuning
• Uitgang: VGA FEMALE-uitgangsconnector, 10-bits analoge resolutie.
• HDCP ondersteund (geïntegreerde HDCP-decipher engine, voorgeprogrammeerde HDCP-sleutel)
• Horizontale verschuivingsmogelijkheid voor de RGB-uitvoermodus
• Ingeschakeld met een dip-switch, toegepast met drukknoppen
• Keuzeschakelaar voor de uitgangssynchronisatiepolariteit voor RGB-modi (dip-switch)
• Uitvoerformaat: RGB of YPbPr, selecteerbaar via dipswitch

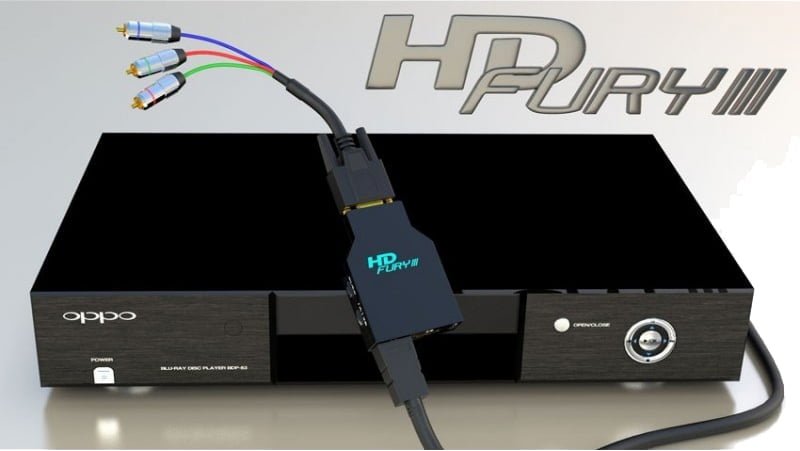

• YPbPr vereist VGA->3RCA breakout-kabel
• Alle HD/SDTV-formaten van 1080p tot 480i, NTSC en PAL
• Inclusief 1080p @ 72Hz PAL en NTSC (alleen voor RGB-uitvoer)
• Inclusief 1080p @ 24Hz PAL en NTSC
• 11-bits 225MHz DAC-verwerking (voor echte 10-bits analoge uitvoer)
• Twee afzonderlijke interne EDID EEPROM's met een compleet CEA861-uitbreidingsblok
• Dip-schakelaar selecteerbaar
• Eén EDID ondersteunt alle formaten
• De andere EDID is maximaal 1080i en biedt geen ondersteuning voor 24 Hz (standaard herprogrammeerbaar)
• Automatische detectie van invoerformaat: digitaal YCbCr en RGB
• Volledige BTB- en WTW-ondersteuning in YPbPb-uitvoer
• Schakelt automatisch tussen kleurruimten voor zowel HDTV als SDTV
• Nauwkeurige zwartwaarden – geen zwartverbrijzeling in welke standaardmodus dan ook
• Audio-uitgangsconnector met dubbele functie
• SPDIF digitale uitgang voor 5.1 Dolby/DTS
• Analoge L/R 2-kanaals stereo
• Naleving van industrienormen
• HDMI 1.3
• EIA/CEA-861D
• DVI 1.0
• HDCP 1.1
• Digitale video-ingang/-uitgang
• Dubbele geïntegreerde HDMI 1.3-cores
• Ondersteunt DTV-resoluties tot 1080p @ 72Hz of 720p/1080i @ 120Hz met 36-bits kleurdiepte.
• Flexibele digitale video-interface: - 24/30/36-bits RGB/YCbCr 4:4:4 - 16/20/24-bits YCbCr 4:2:2 - 8/10/12-bits YCbCr 4:2:2 (ITU-R BT.656)
• Geïntegreerde RGB-kleurruimteconverter voor zowel RGB-naar-YCbCr als YCbCr-naar-RGB (zowel 601 als 709) met echte 12-bits nauwkeurige gegevens met behulp van 14-bits verwerking
• 4:2:2 <> 4:4:4 converter met 12-bits nauwkeurige gegevens met behulp van 14-bits verwerking
• Digitale audio-uitgang
• Industriestandaard S/PDIF-uitvoer
• Ondersteunt 2-kanaals 32-192 kHz stereo-audio
• Ondersteunt IEC60958 2-kanaals PCM
• Geschikt voor IEC61937 gecomprimeerde audio (5.1 Dolby® Digital, DTS, etc.)

Aan de slag

Geen HDMI? Geen probleem! De HDfury3 verbetert elke tv of projector door HDMI toe te voegen! Werkt met elk beeldscherm dat Component (YPbPr/YCbCr) of RGB/VGA ondersteunt! Blijf niet langer beperkt tot het kijken van Blu-ray, dvd, satelliet/kabel in slechts 480p! Voeg een HDfury X3 toe en kijk in HD-kwaliteit met een resolutie tot wel FULL HD 1080p!

Waarom heb ik HDfury 3 nodig?

Hoe oud is uw HDTV of projector? Als deze vóór 2005 is gekocht, heeft deze geen HDMI-ingang. Dit betekent dat u nooit het volledige potentieel van uw dure projector, plasmascherm of pc-scherm zult kunnen benutten met nieuwe bronnen zoals de PS3, Xbox 360, Blu-rayspelers, kabel-tv/satellietontvangers of pc-videokaarten met een resolutie tot 1080p FULLHD.

Zonder HDMI-ingang is uw scherm in de meeste gevallen beperkt tot 480p – dat is slechts 1/6e van de resolutie van 1080p FULLHD! U hebt HDfury X3 nodig om het volledige potentieel van uw scherm te benutten! Waarom zou u een dure nieuwe HDTV kopen als uw bestaande tv perfect werkt? Verbeter de compatibiliteit en waarde van uw scherm met HDfury X3!

De HDfury X3 is ontworpen door een groep home cinema-videofanaten en levert een haarscherp beeld met ongekende kleuren vanuit HDMI-bronnen, met ondersteuning voor alle resoluties tot 1080p FULL HD. De verbetering in beeldkwaliteit bij gebruik van de HDfury X3 is direct merkbaar en zorgt voor een verbluffend helder en gedetailleerd beeld!

Kan ik de componentuitgang op mijn Blu-ray-speler en andere apparaten niet gebruiken?

• Blu-ray-, HD DVD- en dvd-spelers (evenals de Xbox 360 en PS3) kunnen standaard-dvd's niet opschalen naar 1080p via analoge uitgangen. Ze zijn beperkt tot 480p-uitvoer. De HDfury 3 omzeilt deze beperking.
• Als de Image Constraint Token (kopieerbeveiliging) is ingeschakeld op Blu-ray- of HD DVD-schijven, wordt de resolutie verlaagd van 1080p naar 540p (1/5e van de resolutie) via analoge uitgangen. De HDfury 3 omzeilt deze beperking.
• En het allerbelangrijkste: de beeldkwaliteit is aanzienlijk slechter dan bij analoge uitgangen. De HDfury X3 overwint deze beperking.

HDfury 3 is wat u nodig hebt om digitale HDMI 1.3 aan uw tv toe te voegen, deze naar de volgende generatie te brengen en de best mogelijke beeldkwaliteit te bieden!

Werkt HDfury 3 voor mij?

1. Ondersteunt uw beeldscherm ten minste één van de volgende resoluties: 480i, 480p, 576i, 576p, 720p, 1080i of 1080p?
2. Heeft het een Component- of RGB-ingang (PC/VGA)? (Hieronder ziet u enkele voorbeelden)

{{media%20url="hdfury3-connectors.png"}} ' alt="hdfury 3 converter connector" width="631" height="202">

Als u op beide vragen JA antwoordt, dan is HDfury 3 de juiste keuze voor u!

Is de HDfury 3 RGBHV-uitvoer compatibel met mijn scherm? (Hoe weet ik zeker dat mijn scherm compatibel is?)

Als u niet zeker weet of HDfury 3 compatibel is met uw pc-monitor, CRT-projector of plasma-/lcd-hdtv, raden wij u aan de volgende test uit te voeren:

720p-TEST
– Stel de grafische kaart van een pc-computer in op een resolutie van 1280×720 (50 of 60 Hz, afhankelijk van uw locatie, bijvoorbeeld: VS: 60 Hz, Europa: 50 Hz) via de VGA-uitgang om te zien of het beeld correct wordt weergegeven op uw scherm via de VGA-ingang (SUB-D HD15/5xBNC/DB9).
Als u de uitvoer kunt zien, betekent dit dat u 720p van elke HDMI- of DVI(HDCP)-bron op uw scherm kunt weergeven via de HDfury 3 RGBHV-uitgang.

1080p-TEST
– Stel de grafische kaart van uw pc-computer in op een resolutie van 1920×1080 via de VGA-uitgang om te zien of het beeld correct wordt weergegeven op uw scherm via de VGA-ingang (SUB-D HD15/5xBNC/DB9).
Als u de uitvoer kunt zien, betekent dit dat u 1080p van elke HDMI- of DVI(HDCP)-bron op uw scherm kunt weergeven via de HDfury3 RGBHV-uitgang.

Er wordt gezegd dat hoewel sommige PC-monitoren hogere resoluties kunnen weergeven, zoals 1920×1200, dit niet automatisch betekent dat het scherm een ​​resolutie van 1920×1080 ondersteunt.
Zo worden zowel de Dell 2405FPW als de Sony P234B weergegeven met een native resolutie van 1920×1200. Helaas ondersteunt de Dell-versie een resolutie van 1920×1080 niet correct, terwijl de Sony-versie deze wel perfect weergeeft.
Door de bovenstaande test nogmaals uit te voeren, kunt u erachter komen of HDMI 720p of 1080p op uw scherm met HDfury X3 RGBHV-uitvoer kan worden weergegeven.
Wij denken dat de EDID van elke 1920×1200-monitor bijgewerkt kan worden om een ​​resolutie van 1920×1080 te ondersteunen. Daarover later meer.

Plasma- en LCD-HDTV's worden vaak vermeld als 'ondersteunend 720p/1080i' of 'compatibel met 720p/1080i'.
Dit betekent niet dat deze displays TECHNISCH IN STAAT zijn om een ​​resolutie van 1280×720 of 1920×1080 aan te kunnen!
De meeste hebben in feite een maximale resolutie van 1024×768
In principe ontvangen deze beeldschermen een signaal met een hogere resolutie via hun componenten of VGA-ingang en verlagen dit naar 1024×768 (de beste ondersteunde resolutie)
De goed ontworpen (vaak duurdere) displays kunnen 1280×720 of 1920×1080 DOWNSCALE-KANALEN via zowel VGA- als componentingang. (Bijvoorbeeld: Panasonic TH-42PH9WK)
Er is echter gemeld dat sommige apparaten geen signalen DOWNSCALEEN die via de VGA-ingang worden verzonden, maar alleen via component!
Daarom is het het beste om de bovenstaande test uit te voeren om er zeker van te zijn dat de HDfury X3 RGBHV-uitvoer werkt met uw weergaveapparaat!

Is HDfury 3 compatibel met mijn bron?

HDfury 3 is VOLLEDIG compatibel met alle recente HDMI- (en/of DVI-D hdcp) bronnen, zoals de PS3, X360 Elite, HD-DVD-spelers, Blu-ray-spelers, HDMI-videokaarten en de nieuwste settopboxen (STB's) en dvd-spelers met HDMI-uitgangen. We raden aan om voor alle bronnen een voeding te gebruiken.

Digitale en analoge verbinding tussen HDMI-bron >[DIGITAAL]> HDfury 3 >[ANALOOG]> Weergave

Rechte HDMI-kabel: Als u problemen ondervindt met het correct weergeven van een HDMI-signaal van een Toshiba HD-DVD-speler en u belt Toshiba, is het eerste wat ze u zullen vertellen: "Verwijder alle HDMI-naar-DVI-adapters in uw signaalpad!"
U dient ALTIJD de meegeleverde breakout-verlengkabel te gebruiken die bij uw HDfury 3 is geleverd. Er kan geen garantie op de kwaliteit worden gegeven bij gebruik van een andere breakout-kabel, vooral niet als deze kabels langer zijn.

Mijn beeldscherm ondersteunt technisch 1280×720 (en/of 1920×1080) via de VGA- of componentingang (RGBHV of 5xBNC/Sub-D HD15/DB9) en ik gebruik een recente HDMI-bron. Helaas heb ik geen beeld op het scherm.

Nadat u HDfury 3 op uw beeldscherm hebt aangesloten en een HDMI-kabel naar uw bron hebt gelegd, moet u als eerste de status van de blauwe LED controleren: Brandt de blauwe LED?

De led geeft aan dat de HDfury2 voldoende stroom ontvangt van de DVI/HDMI-bron en zorgt ervoor dat het apparaat nu werkt en een signaal uitzendt. (HDfury 3 is standaard ingesteld op componentuitvoer)
Als de LED UIT is, werkt de HDfury 3 niet en wordt er geen signaal naar uw beeldscherm verzonden.
Redenen hiervoor kunnen zijn:

– Uw HDMI-bron is niet ingesteld om via HDMI uit te voeren > (bijv. op PS3 moet u HDMI activeren via de weergave-instellingen)
– Uw HDfury 3 moet worden ingesteld voor uw bron/scherm

Enkele opmerkingen over de eerste keer dat u de HDfury 3 aansluit in RGBHV!

Wanneer u de HDfury 3 voor het eerst aansluit in de RGBHV-uitvoermodus, ziet u mogelijk dat het scherm naar links is verschoven. Dit is normaal.
Pas eenvoudig de instellingen van uw beeldscherm aan om het beeld terug te verschuiven. Dit hoeft u slechts één keer te doen.
Bij sommige Europese CRT-schermen kunt u niet ver genoeg naar achteren schuiven vanwege de 'porch'-verschillen tussen Amerikaanse en Europese HD-schermen.
Als dit bij u het geval is, schakel dan uw bron over naar 60 Hz om het probleem op te lossen. U kunt een nieuw geheugen instellen zonder dat dit uw oorspronkelijke instellingen verstoort.
U kunt bijvoorbeeld HDfury 3 aansluiten op het VGA-scherm van uw PC. U zult dan zien dat het beeld bij de eerste keer naar links verschoven wordt.
Je kunt deze instelling vervolgens op je pc-scherm aanpassen en het zal perfect zijn. Als je je computer weer aansluit op het VGA-scherm van je pc, wordt het beeld weer gecentreerd zoals voorheen!
Uw scherm/display beschikt over geheugenfuncties om uw instellingen, afhankelijk van de bron, op te slaan. Er zijn geen andere instellingen om aan te passen.

Heeft u vragen? Wij hebben de antwoorden!

Algemeen

Waarom heb ik HD (720p) of Full HD (1080p) nodig?

Blu-rayspelers, HDMI-videokaarten, PS3 en Xbox 360 Elite kunnen hun ware potentieel (720p/1080p-modus) alleen via de HDMI-uitgang benutten. Wil je een geldig ticket naar de Full HD-wereld, dan heb je een compatibel scherm (met HDMI-ingang) of een HDfury X3 voor je huidige scherm nodig. 1080p FULLHD, zoals te vinden op Blu-ray en HD, heeft een resolutie die meer dan zes keer zo hoog is als die van standaard dvd's en tv's. Voor de beste film- en thuisbioscoopervaring *heb* je Blu-ray/HD nodig.

Waarom heb ik een HDCP-compatibel beeldscherm nodig?

HDMI is een nieuwe standaard met een vorm van hardwarematige beveiliging genaamd HDCP. Als uw beeldscherm geen HDMI-ingang heeft, kunt u er geen 720p/1080p-signalen op weergeven (van HDMI-bronnen). Voordat videogegevens worden uitgewisseld, wisselt de HDMI-bron HDCP-sleutels uit met het HDMI-scherm. Beide apparaten hebben een speciale HDCP-chip. Als uw beeldscherm geen HDCP-chip heeft, wordt er een ZWART SCHERM weergegeven, zelfs als het technisch gezien 720p- of 1080p-signalen kan weergeven. Op sommige apparaten (bijv. Playstation 3, Xbox 360) is de 1080p-modus alleen beschikbaar via de HDMI-uitgang.

Ik gebruik componentkabels om mijn Blu-ray- of dvd-speler aan te sluiten op mijn beeldscherm en het werkt prima! Waarom heb ik HDfury 3 nodig?

Blu-ray-spelers en veel dvd-spelers kunnen ook dvd's met standaarddefinitie upconverteren naar hogere resoluties (720p, 1080i, 1080p), maar doen dit alleen via de HDMI-uitgangen (niet via component). Dus als je wilt profiteren van de hogere resolutievoordelen van de upconversieschakelingen van je speler, moet je HDMI gebruiken. Bovendien is het in de toekomst mogelijk niet meer mogelijk om bepaalde high-definition content via componentvideokabels te sturen. Een content flag genaamd ICT (Image Constraint Token) stelt omroepen en filmstudio's in staat om het HD-videosignaal te beperken of te "down-resen" tot een standaarddefinitieresolutie van 480p via componentvideokabels. Hollywood heeft naar verluidt ingestemd met het niet activeren van deze flag tot 2012. En de belangrijkste reden om HDfury 3 te gebruiken: de beeldkwaliteit is aanzienlijk beter! (Scherper/schonere/minder ruis/minder ruis/enz.). Praat met iemand die er een gebruikt of lees de reviews!

Mijn beeld valt af en toe weg als ik de HDfury 3 gebruik. Hoe komt dit?

Als de blauwe LED van de HDfury 3 uit is tijdens het beeldverlies, ligt het probleem bij de HDfury X3 of de voeding. Wij vervangen deze voor u.
Als de blauwe LED van de HDfury3 brandt terwijl het beeld wegvalt, ligt het probleem bij de componentkabel, de RGB-kabel of het scherm.
Til het kleine paneeltje aan de achterkant van de HDfury X3 op en zorg ervoor dat DIP-schakelaar 6 op AAN staat. DIP-schakelaar 6 wordt gebruikt om de blauwe LED aan en uit te zetten. Zorg ervoor dat deze op AAN staat als u problemen ondervindt met uw HDfury3. De blauwe LED zal nooit branden als DIP-schakelaar 6 op UIT staat.

Geluid

Moet ik de geluidsuitgang op de HDfury 3 gebruiken?

Waarschijnlijk niet. De audio-uitgang van de HDfury 3 is een handige functie als u geen home cinema-receiver hebt. De HDfury3 ondersteunt zowel analoge stereo-uitgang als 5.1 Dolby/DTS digitale SPDIF-uitgang. Als u alleen de luidsprekers in uw tv hebt, kunt u de 2-kanaals analoge audio-uitgang van de HDfury3 gebruiken als een handige manier om audio rechtstreeks naar uw tv te sturen zonder dat u aparte (mogelijk lange) audiokabels van de bron naar uw tv hoeft te trekken, aangezien de HDfury 3 in veel opstellingen rechtstreeks op de tv wordt aangesloten. Op deze manier hoeft u slechts één HDMI-kabel naar de tv te trekken en vervolgens een korte audiokabel van de HDfury3 naar de geluidsingang van de tv te gebruiken. Iedereen met een home cinema-receiver/voorversterker en aparte luidsprekers zou zijn bronapparaten rechtstreeks op de receiver/voorversterker moeten aansluiten en de geluidsuitgang van de HDfury 3 niet moeten gebruiken. U kunt natuurlijk ook de 5.1 Dolby/DTS digitale audio-uitgang gebruiken als de plaatsing van uw HDfury 3 dit handiger maakt. De keuze is aan u! Normaal gesproken hoeft u de audiofuncties van de HDfury X3 niet te gebruiken in een thuisbioscoopopstelling.

Hoe sluit ik de audio van de HDfury X3 aan?

De HDfury 3 heeft zowel analoge als digitale (TOSLINK) audio-uitgangen in één aansluiting aan de onderkant, gemarkeerd met "D/A", samen met een hoofdtelefoonsymbool. Het is een 2-in-1-aansluiting, wat betekent dat u zowel een 3,5mm stereo analoge jack als een digitale mini-TOLINK (3,5mm mini-jack) kabel kunt aansluiten om stereo analoog geluid of 5.1 Dolby/DTS digitaal geluid uit de HDfury 3 te krijgen. Zie hieronder voor afbeeldingen van beide soorten aansluitingen/kabels.

Ingangen en schakelen

Hoeveel ingangen heeft de HDfury 3?

Twee ingangen, beide HDMI 1.3-compatibel met HDCP en ondersteuning voor Deep Color(TM). De HDfury 3 is de eerste HDfury met ondersteuning voor Deep Colour(TM).

Hoe schakel ik tussen de twee ingangen?

De schakelaar aan de zijkant van de HDfury 3, gemarkeerd met "1A AUTO 2B", wordt gebruikt om van ingang te wisselen of om de HDfuryX3 automatisch te laten schakelen. Om altijd ingang 1A te gebruiken, zet u de schakelaar
naar 1A. Om altijd ingang 2B te gebruiken, zet u de schakelaar op 2B. Om de HDfury X3 automatisch te laten schakelen, zet u de schakelaar op AUTO.

Hoe werkt het automatisch schakelen van de HDfury 3?

De AUTO-stand zorgt ervoor dat de HDfury 3 automatisch overschakelt naar het bronapparaat met een actief videosignaal. In het geval van twee actieve videosignalen wordt het signaal gekozen dat het eerst actief werd. De HDfury 3 blijft dan op die ingang vergrendeld totdat die bron wordt uitgeschakeld. In de juiste volgorde: als er twee bronnen actief zijn en u wilt naar de andere overschakelen, schakelt u de momenteel actieve bron uit om naar de andere over te schakelen.

Video

Welke resoluties ondersteunt de HDfury 3?

De HDfury 3 ondersteunt elke combinatie van resolutie/vernieuwingsfrequentie (interlaced of progressive) tot 1080p/72Hz in de RGB-uitvoermodus en 1080p/60 in de component (YPbPr) uitvoermodus. 1080p/24 wordt ook ondersteund.

Verandert de HDfury 3 de resolutie? Upconvert of downconvert?

De HDfury 3 verandert op geen enkele manier de resolutie of verversingssnelheid. Hij zet het digitale HDMI 1.3-ingangssignaal om naar een analoog RGBHV (VGA) of Component (Y/Pb/Pr)-signaal. Hij biedt ook HDCP-decodering indien nodig. De HDfury X3 geeft de resolutie weer die je erin stopt. Voer 1080p in en je krijgt 1080p. Voer 480i in en je krijgt 480i uit.

Ondersteunt de HDfury 3 zowel component- als RGB-video-uitvoer? Ik dacht dat dat hetzelfde was?

De HDfury 3 ondersteunt zowel component- (Y/Pb/Pr of YUV) als RGBHV (soms ook wel VGA genoemd) signaaltypen op de uitgang. Deze zijn totaal verschillend en kunnen niet door elkaar worden gebruikt. Sommige displays hebben componentingangen, sommige displays hebben RGB, en weer andere beide. Met de HDfury 3 kunt u kiezen tussen de twee, afhankelijk van de vereisten van uw display.

Mijn foto is helemaal groen! Wat is er aan de hand?

Waarschijnlijk heb je een beeldscherm dat alleen RGB accepteert en staat de HDfury 3 ingesteld op componentuitgang (Y/Pb/Pr). Schakel over naar RGB.

Ik wil de componentingang op mijn scherm gebruiken. Hoe stel ik de HDfury 3 in om component (Y/Pb/Pr) video uit te voeren?

Til het kleine paneeltje aan de achterkant van de HDfury3 op en zet DIP-switch 1 op UIT. Zorg ervoor dat je de HDfury3 component breakout-kabel gebruikt om de HDfury3 aan te sluiten op de componentingang (Y/Pb/Pr) van je scherm. Dit is de kabel met 3 RCA (phono)-connectoren in de kleuren rood, groen en blauw en ziet er als volgt uit:

Ik wil de RGB (VGA)-ingang van mijn scherm gebruiken. Hoe stel ik de HDfury 3 in om RGB (VGA)-video uit te voeren?

Til het kleine paneeltje aan de achterkant van de HDfury 3 op en zet DIP-switch 1 op AAN. Zorg ervoor dat u een van de HDfury 3 RGB-kabels gebruikt om de HDfury 3 aan te sluiten op de RGB (VGA)-ingang van uw beeldscherm. Er zijn drie RGB-kabels beschikbaar: een VGA (D-Sub15)-kabel, een 5-BNC-kabel en een speciale Barco CRT-projectorpoort 3-kabel. Gebruik niet de component 3 RCA (phono)-connector, want die werkt niet.

Ik heb een scaler of doubler met DVI/HDMI-ingangen en een RGB- of Component-uitgang aangesloten op mijn beeldscherm. Ik heb toch geen HDfury X3 nodig?

Niet waar. Je hebt nog steeds de HDfury 3 nodig als je HDMI-bronnen zoals Blu-ray- of dvd-spelers wilt gebruiken, omdat deze HDCP (High Definition Copy Protection) gebruiken. De scaler mag geen analoog RGB- of componentsignaal uitsturen. De scaler schakelt de analoge uitgang simpelweg UIT of beperkt deze tot een resolutie van 480i. Alleen de digitale DVI/HDMI-uitgangen blijven ingeschakeld. Om dit op te lossen, sluit je de HDfury 3 aan op de DVI/HDMI-uitgang van je scaler en sluit je de HDfury 3 vervolgens aan op je beeldscherm via de analoge RGB- of componentingang. Simpel!

Ik heb een scaler of doubler met DVI/HDMI-ingangen en een DVI/HDMI-uitgang aangesloten op de DVI/HDMI-ingang van mijn beeldscherm. Ik heb toch geen HDfury 3 nodig?

Misschien. Je hebt de HDfury 3 nog steeds nodig als je HDMI-bronnen wilt gebruiken, zoals Blu-ray- of dvd-spelers met HDCP-beveiligde content *en* je beeldscherm alleen een DVI-ingang heeft. De scaler moet de HDCP-beveiligde content volledig naar je beeldscherm sturen. Het beeldscherm moet de content decoderen. Als je beeldscherm alleen een DVI-ingang heeft en geen HDCP ondersteunt, wordt er geen signaal verzonden. Om dit op te lossen, sluit je de HDfury 3 aan op de DVI/HDMI-uitgang van je scaler en sluit je de HDfury3 vervolgens aan op je beeldscherm via de analoge RGB- of componentingang. Simpel!

Ik wil een langere kabel aansluiten op de uitgang van de HDfury X3. Kan dat?

Ja. De HDfury X3 ondersteunt analoge uitgangskabels tot 12 tot 15 meter lang. De HDfury1 bood geen ruimte voor langere uitgangskabels, terwijl de HDfury2 kabels tot 7,6 tot 10,7 meter lang ondersteunt.

Ondersteunt de HDfury 3 de 24 fps die te vinden is in de volgende generatie Blu-Ray- en HD DVD-spelers?

Ja! Hoewel de HDfury1 dit niet doet, ondersteunen de HDfury2 en HDfury 3 wel 24 fps. Bij kathodische beeldschermen zoals CRT-projectoren, CRT-RPTV's of beeldbuistelevisies is 24 fps een te lage frequentie voor het beeldscherm. Het beeld zal enorm flikkeren en niet te bekijken zijn. U moet de ondersteuning voor 24 fps in de bron uitschakelen bij gebruik van een CRT-beeldscherm. U kunt echter 24 fps gebruiken op een plasma- of lcd-scherm en het zal goed worden weergegeven op de HDfury 3! Houd er echter rekening mee dat de meeste beeldschermen zonder HDMI-ingangen niet werken op 24 Hz, aangezien 24 Hz-ondersteuning over het algemeen pas na de uitvinding van HDMI aan beeldschermen is toegevoegd. Om 24 Hz uit te schakelen, stelt u uw bronapparaten in op 50 of 60 Hz en niet op 24 frames (Hz) of "Automatisch".

Ik krijg alleen lagere resoluties aan de praat. Als ik mijn bron instel op hoge resoluties zoals 1080p, krijg ik geen beeld!

(1) Zorg ervoor dat u altijd de meegeleverde HDfury 3-voeding gebruikt. Deze is altijd vereist.
(2) Veel tv's ondersteunen geen 1080p en moeten in plaats daarvan een 1080i- of 720p-signaal ontvangen. Zorg ervoor dat u uw bron instelt op 1080i of 720p, tenzij de handleiding van uw scherm specifiek vermeldt dat het 1080p ondersteunt.
(3) Zorg ervoor dat de ondersteuning voor 24 fps (24p) in de bron is uitgeschakeld (zie laatste vraag).

Het beeld is leeg! Ik krijg helemaal geen beeld op mijn PS3, Blu-ray-speler of andere bron!

(1) Zorg ervoor dat uw scherm de resolutie ondersteunt die de bron aanstuurt. Als uw tv geen 1080p ondersteunt, stel uw bronnen dan in op 1080i of 720p. Sommige bronnen gebruiken automatisch de hoogste resolutie die beschikbaar is op basis van wat ze aangesloten zien. Omdat ze de HDfury X3 zien, die 1080p FULL HD ondersteunt, 'denkt' de bron dat u een tv hebt die 1080p ondersteunt en stuurt deze hoogstwaarschijnlijk een 1080p-signaal naar de HDfury X3. U moet dit verlagen naar 1080i of 720p in het bronapparaat.
(2) Zorg ervoor dat de 24 fps-uitvoeroptie in het bronapparaat is ingesteld op UIT of UITGESCHAKELD en niet op AUTOMATISCH, tenzij uw tv specifiek 24 fps ondersteunt. De meeste tv's ondersteunen dit niet, vooral oudere tv's die geen HDMI-ingangen hebben.
(3) Zorg ervoor dat u altijd de HDfury 3-voeding gebruikt.

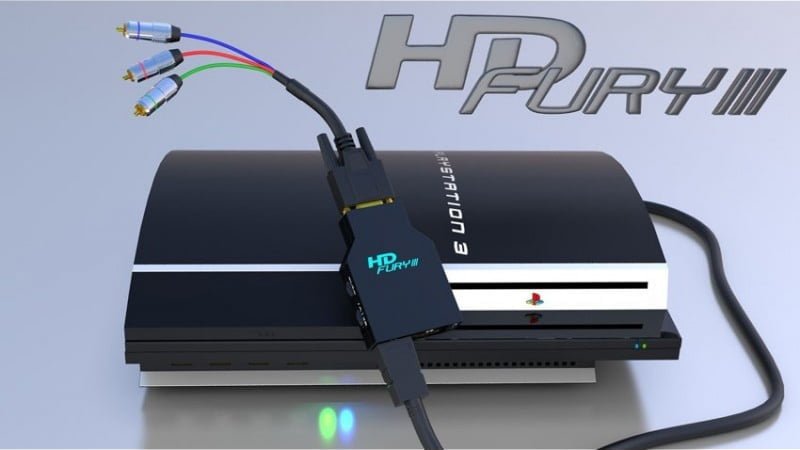

Ik krijg nog steeds een zwart scherm op mijn PS3 als ik de HDfury 3 gebruik. Hoe kan ik dit oplossen?

Het probleem is waarschijnlijk dat je de HDfury 3 op de HDMI-poort hebt aangesloten terwijl de PS3 nog was ingesteld voor uitvoer via een andere poort (component of composiet). Het resultaat is geen beeld via HDMI. De PS3 zal op elke uitgang een lage resolutie weergeven wanneer je de scherminstellingen op deze manier reset: PS3 in stand-bymodus, houd de stroom 5 seconden ingedrukt totdat je 3 pieptonen hoort.
De PS3 start opnieuw op en u hebt dan toegang tot de lage resolutie via zowel HDMI en/of andere poorten. Vervolgens kunt u de beeldschermtest uitvoeren om de gewenste resolutie te kiezen.

Op mijn PS3 kan ik het menu zien, games spelen en blu-ray-schijven afspelen, maar ik krijg een leeg scherm of een foutmelding als ik een dvd afspeel.

Je moet een instelling op je PS3 wijzigen: Naast het instellen van de HDMI-resolutie op de PS3 zoals hierboven beschreven, moet je ook onder de Blu-ray-afspeelinstellingen de dvd-upscalefunctie aanpassen, want standaard is dit ook 1080p. Nog een tip: wanneer je een HDfury-apparaat voor het eerst op de PS3 aansluit, vraagt ​​de PS3: "Er is een nieuw HDMI-apparaat gedetecteerd. Wil je dit gebruiken?" Antwoord ALLEEN met 'JA' als je tv 1080p ondersteunt. Anders antwoord je met 'NEE' en krijg je een ander scherm te zien waar je de resolutie-instellingen kunt wijzigen en handmatig kunt instellen op de resolutie die je tv ondersteunt.

Mijn beeld is leeg wanneer ik Blu-ray-schijven afspeel, maar niet wanneer ik dvd's afspeel. Wat is er aan de hand?

Blu-rayschijven hebben standaard 1080p/24 Hz. Waarschijnlijk heb je je Blu-rayspeler ingesteld op 24 Hz of op "Automatische" framesnelheid, zodat er een signaal van 24 Hz (fps) wordt uitgezonden. De meeste beeldschermen zonder HDMI-ingangen werken niet op 24 Hz, dus je moet dit uitschakelen. Stel je Blu-rayspeler in op 50 of 60 Hz of schakel 'Automatische framesnelheid' uit. Raadpleeg je Blu-rayhandleiding. Als je een PS3 gebruikt, raadpleeg dan onze HDfury/PS3-installatiehandleiding.

Mijn Sony G90 CRT-projector ziet er vreemd uit als ik de HDfury X3 gebruik.

Ga naar het G90-servicemenu "Input Setting" met de Fury geïnstalleerd en stel de "Clamp" in op HP of H/C vanuit auto. Dit zou het beeld moeten corrigeren als de helderheid varieert en er vreemde donkere banden ontstaan ​​bij het wisselen van scènes.

Ik kom niet verder dan 1080p op mijn pc terwijl ik via mijn DVI-poort op de HDfury X3 ben aangesloten, zelfs niet met PowerStrip. Waarom niet?

Om de pixelkloksnelheid van 165 MHz van 1080p/60 van je pc te overstijgen, heb je een DUAL LINK DVI-naar-HDMI-kabel nodig. Dat is een kabel waarbij alle pinnen aan de DVI-kant zijn aangesloten en aan de andere kant een HDMI-aansluiting zit.

Beeldverschuiving

Verschuift het beeld naar links bij de HDfury 3 of wordt het op enigerlei wijze afgesneden (crop) zoals bij sommige andere converters?

Nee. Net als de HDfury2 beschikt de HDfury 3 over geavanceerde functies die ervoor zorgen dat het beeld perfect gecentreerd blijft wanneer de componentuitvoermodus (Y/Pb/Pr) wordt gebruikt. De HDfury X3 voegt ook een nieuwe functie toe waarmee het beeld handmatig gecentreerd kan worden wanneer de RGB-uitvoermodus wordt gebruikt (de HDfury2 had deze functie niet).

Centreert de HDfury 3 het beeld automatisch?

In de component (Y/Pb/Pr) uitgangsmodus centreert de HDfury3 het beeld altijd automatisch. Er hoeft verder niets te worden gedaan. In de RGB (VGA) uitgangsmodus kan de L/R-beeldverschuivingsregelaar aan de zijkant van de HDfury 3 worden gebruikt om het beeld handmatig te centreren nadat DIP-switch 5 op ON is gezet.

Het beeld is niet gecentreerd wanneer ik de HDfury 3 in de RGB (VGA)-uitvoermodus gebruik. Hoe los ik dit op?

Open het klepje van de DIP-schakelaar en zet DIP-nummer 5 op AAN. Gebruik vervolgens de L/R-contactschakelaar aan de zijkant van de HDfury 3 om het beeld naar links of rechts te verschuiven totdat het gecentreerd is. Dit hoeft u alleen te doen wanneer u voor het eerst een nieuwe resolutie gebruikt. De HDfury 3 onthoudt dan de instelling voor die resolutie voor de volgende keer dat u hem gebruikt. De "theoretische" juiste RGB-centrumwaarden zijn al in de kern van de HDfury 3 geprogrammeerd, dus in veel gevallen is verschuiving niet nodig, maar tests hebben aangetoond dat sommige tv's toch een kleine aanpassing nodig hebben. De HDfury 3 is de eerste HDfury die u die flexibiliteit biedt.

De L/R-beeldverschuiving werkt niet!

Zorg ervoor dat de HDfury3 is ingesteld op de RGB-uitvoermodus (zet DIP-schakelaar 1 op AAN) en dat de L/R-beeldverschuiving is ingeschakeld (zet DIP-schakelaar 5 op AAN). Zie de volgende vraag voor meer informatie.

Kan ik de L/R-beeldverschuivingsfunctie uitschakelen?

Ja. Hoewel de L/R-beeldverschuiving in de RGB-modus standaard is ingeschakeld, kiezen sommige mensen ervoor om deze functie uit te schakelen en de beeldverschuiving in het scherm of in een videoprocessor uit te voeren. Om de L/R-beeldverschuiving uit te schakelen, tilt u het kleine paneeltje aan de achterkant van de HDfury 3 op en zet u DIP-schakelaar 5 op UIT.

Ik heb de L/R-beeldverschuivingsknop gebruikt, maar nu heb ik geen beeld meer!

U hebt het beeld te ver verschoven, waardoor de synchronisatie op het scherm verloren is gegaan. Houd de shift-knop ongeveer 15 seconden in beide richtingen ingedrukt om het beeld te resetten naar de standaard middenwaarde. Pas de instelling vervolgens langzaam/voorzichtig aan.

RGB-beeldsynchronisatie

Mijn scherm heeft een composiet (gecombineerde) synchronisatie met slechts 4 BNC-connectoren, niet 5. (Voorbeelden: Barco 7xx/Cine7 of Ampro CRT-projectoren). Welke kabel moet ik bestellen? Hoe sluit ik hem aan?

Bestel de GROENE (5-BNC breakout-kabel) en combineer de H/V sync-lijnen met een $2 BNC T-connector. U kunt ook een Extron 109 of 202 box gebruiken om de twee sync-lijnen te combineren.

Het beeld rolt, is instabiel of blijft niet altijd hangen. Wat moet ik doen?

Sommige displays, zoals de vroege Electrohome ECP en Barco CRT-projectoren, hebben een ingewikkeld synchronisatiecircuit. U moet de H/V-synchronisatielijnen combineren met een $2 BNC T-connector. U kunt ook een Extron 109 of 202-box gebruiken om de twee synchronisatielijnen te combineren.

Mijn beeldscherm vereist dat het RGB-signaal altijd negatieve of positieve synchronisatie bevat om te werken. Hoe stel ik dit in?

Met de HDfury 3 kunt u de uitgangssynchronisatie forceren naar positief of negatief, of deze omkeren. Eerdere HDfury-modellen wijzigden het synchronisatiesignaal op geen enkele manier, wat extra hardware vereiste als uw scherm speciale synchronisatievereisten heeft. Om de synchronisatie in te stellen, tilt u het kleine paneeltje aan de achterkant van de HDfury3 op en stelt u DIP-schakelaars 2 en 3 als volgt in:
– Altijd synchronisatie omkeren: Zet DIP-schakelaar 2 op UIT, DIP-schakelaar 3 op UIT
– Altijd positieve (hoge) synchronisatie: Zet DIP-schakelaar 2 op AAN, DIP-schakelaar 3 op AAN
– Altijd negatieve (lage) synchronisatie: Zet DIP-schakelaar 2 op UIT, DIP-schakelaar 3 op AAN

Hoe werken de twee sync DIP-schakelaars?

Voor degenen die alle details willen weten, regelen de twee synchronisatie-DIP-schakelaars de RGB-beeldsynchronisatie als volgt:
DIP-schakelaar 2: AAN = synchronisatie geslaagd, UIT = synchronisatie omgekeerd (werkt na DIP3-selectie, dus het is ook mogelijk om een ​​geforceerde synchronisatie om te keren)
DIP-schakelaar 3: AAN = Forceer synchronisatie positief (hoog), UIT = Synchronisatie niet geforceerd, gewoon geslaagd.

Kleurdiepte-upscaling

Kan ik de functie voor het opschalen van de kleurdiepte uitschakelen?

Ja. Net als de HDfury2 breidt de HDfury 3 het normale beeldbereik van 16-235 uit naar 0-255 voor een hogere contrastverhouding. Sommige mensen willen deze functie mogelijk uitschakelen. Om kleurdiepte-upscaling uit te schakelen, tilt u het kleine paneeltje aan de achterkant van de HDfury 3 op en zet u DIP-schakelaar 4 op UIT.

Beperking van de HDfury 3-uitvoerresolutie, EDID

Moet ik de maximale uitvoerresolutie die mijn HDfury 3 ondersteunt, beperken tot 1080i in plaats van 1080p?

Meestal niet. Als je scherm 1080i ondersteunt, maar geen 1080p, stel je bronapparaat dan gewoon in op de maximale resolutie die je scherm ondersteunt. Met andere woorden: als je scherm 1080i ondersteunt, maar geen 1080p, kies dan in je broninstellingenmenu's 1080i of vink 1080p uit in de lijst met ondersteunde resoluties. Als je een PS3 gebruikt.

Waarom zou ik de HDfury3-resolutie willen beperken tot 1080i in plaats van 1080p?

Twee redenen:
(1) Sommige bronapparaten (zoals sommige Samsung Blu-ray-spelers) detecteren automatisch de maximale resolutie die het scherm kan ondersteunen telkens wanneer de speler wordt ingeschakeld en stellen de resolutie opnieuw in op die maximale resolutie. De bron 'ziet' de 1080p-compatibele HDfury 3 en stelt daarom de resolutie in op 1080p. U moet de resolutie dus handmatig wijzigen telkens wanneer u die bron wilt gebruiken als uw tv geen 1080p ondersteunt. Erg vervelend!

(2) Sommige beeldschermen kunnen oververhit raken of zelfs defect raken als ze een te hoge resolutie weergeven, zoals 1080p. Als u weet dat uw beeldscherm 1080p niet aankan, kunt u dit uitschakelen in de HDfury3. Dit geeft u gemoedsrust en de zekerheid dat u nooit per ongeluk een te hoge resolutie weergeeft.

Hoe beperk ik de HDfury3 zodat deze alleen 1080i ondersteunt?

U kunt één of beide HDMI-ingangen op de HDfury 3 beperken tot alleen 1080i. Til het kleine paneeltje aan de achterkant van de HDfury X3 op. Om 1080p en 24Hz (24p) ondersteuning voor ingang 1 uit te schakelen, zet u DIP-switch 7 op UIT. Om 1080p en 24Hz (24p) ondersteuning voor ingang 0 uit te schakelen, zet u DIP-switch 8 op UIT.

Hoe schakel ik 1080p-ondersteuning opnieuw in voor HDfury 3?

Til het kleine paneeltje aan de achterkant van de HDfury X3 op. Om 1080p en 24Hz (24p) ondersteuning voor ingang 1 in te schakelen, zet u DIP-switch 7 op AAN. Om 1080p en 24Hz (24p) ondersteuning voor ingang 0 in te schakelen, zet u DIP-switch 8 op AAN.

Hoeveel EDID-banken heeft de HDfury 3?

4 EDID-banken (2 per ingang). Deze zijn door de gebruiker te programmeren. Standaard ondersteunt EDID 0 1080p FULLHD en een verversingssnelheid van 24p, en EDID 1 ondersteunt tot 1080i met een verversingssnelheid van 24p uitgeschakeld.

Hoe vertel ik de HDfury 3 welke EDID-bank hij moet gebruiken?

Til het kleine paneeltje aan de achterkant van de HDfury 3 op en stel DIP-schakelaars 7 en 8 als volgt in:
– Om EDID 0 (1080p, 24p vernieuwing) te gebruiken: Stel DIP 7 en 8 in op AAN.
– Om EDID 1 te gebruiken (1080i max, geen 24p vernieuwing): Zet DIP 7 en 8 op UIT.

De HDfury 3 van stroom voorzien

Moet ik de HDfury 3-voeding gebruiken?

Ja. Dankzij de geavanceerde functies verbruikt de HDfury 3 meer stroom dan eerdere HDfury-modellen. De HDfury 3-voeding moet altijd gebruikt worden. Alle HDfury3-kits van HDfury.com worden geleverd met een voeding. Een extra voeding kan ook besteld worden via de bestelpagina van de HDfury3.

Is de voeding van de HDfury 3 dezelfde als die van de HDfury1, HDfury2 en GammaX?

Nee. De voeding voor de HDfury1-, HDfury2- en GammaX-kits heeft een maximale stroomsterkte van 0,5 A. De HDfury X3-voeding kan maximaal 1,0 A leveren. Gebruik geen HDfury1-, HDfury2- of GammaX-voeding met de HDfury 3.

Wat voor voeding gebruikt de HDfury 3?

Als u zelf stroom wilt leveren, moet de voeding aan de volgende eisen voldoen:
– Zorg voor een GEREGULEERDE (+/- 5%) 5VDC-voeding met een minimale DC-stroom van 1,0A
– Lever de stroom via een kleine DC-stekker met een diameter van 0,65 mm in het midden en een buitendiameter van 2,6 mm (zoals die vaak wordt gebruikt in de AC-adapter van mobiele telefoons)
– Zorg voor de juiste polariteit, met de plus op het BUITENSTE deel van de stekker en de min (aarde) op de kleine middelste pin van de DC-aansluiting.
Het gebruik van een AC/DC-adapter die niet aan deze drie vereisten voldoet, kan de HDfury X3 beschadigen. Gebruik de voeding van de HDfury1, HDfury2 of GammaX niet met de HDfury X3.

Gemengd:

Het blauwe LED-lampje op de HDfury 3 brandt te fel in mijn lichtgestuurde thuisbioscoop! Kan ik het uitschakelen?

De makkelijkste manier om het blauwe LED-lampje op de HDfury 3 uit te schakelen, is door er simpelweg een stukje tape overheen te plakken. Snel en eenvoudig. Wilt u het echter toch uitschakelen, dan doet u dit als volgt: Til het kleine paneeltje aan de achterkant van de HDfury 3 omhoog en zet DIP-switch 6 op UIT. Om het blauwe LED-lampje weer in te schakelen, zet u DIP-switch 6 op AAN.
