40Gbps VRR Splitter, Passthru of FRL5 Upscale of Downscale tot 120Hz terwijl u volledige audio uit ELKE HDMI-bron haalt om ELK audiosysteem te voorzien van de best mogelijke audioformaten!

8K VRR en HDMI 2.1 eARC/ARC/HDMI-geluidsextractor die elk bestaand video- en/of audiosignaal ondersteunt, inclusief VRR, DV, LLDV, HLG, HDR10+, DTS:X, ATMOS en meer...

De 8K Arcana VRR- kit bevat:

• 8K Arcana VRR- eenheid
• Keuze van de voeding
• USB-stroomkabel (1,8 m)

HDFURY ARCANA 2

De Hdfury Arcana 2 8K VRR en HDMI 2.1 eARC/ARC/HDMI-geluidsextractor die video- en/of audiosignalen ondersteunt, is momenteel beschikbaar, inclusief VRR, DV, LLDV, HLG, HDR10+, DTS:X, ATMOS

40Gbps VRR Splitter, Passthru of FRL5 Upscale of Downscale tot 120Hz terwijl u volledige audio uit ELKE HDMI-bron haalt om ELK audiosysteem te voorzien van de best mogelijke audioformaten!

Met HDfury Arcana 2 kunnen ALLE HDMI-bronnen (FUHD-bron, Blu-ray, UHD Blu-ray, mediaspelers, satellietontvangers, spelconsoles, pc's, enz.) worden weergegeven op ALLE aangesloten beeldschermen en ALLE bronnen. Volledige HDMI-audio kan worden geëxtraheerd en doorgestuurd naar ELK eARC/ARC- of HDMI-geluidssysteem voor maximaal Dolby Atmos, Dolby TrueHD, Dolby MAT Atmos, DTS-X, DTS-HD Master Audio en oudere formaten. 8K Arcana VRR is de slimste converteroplossing voor interoperabiliteit tussen alle HDMI-bronnen en elk HDMI-beeldscherm of elk HDMI/ARC/eARC-geluidssysteem.

's Werelds eerste eARC HDMI2.1 8K VRR FRL5-adapter!

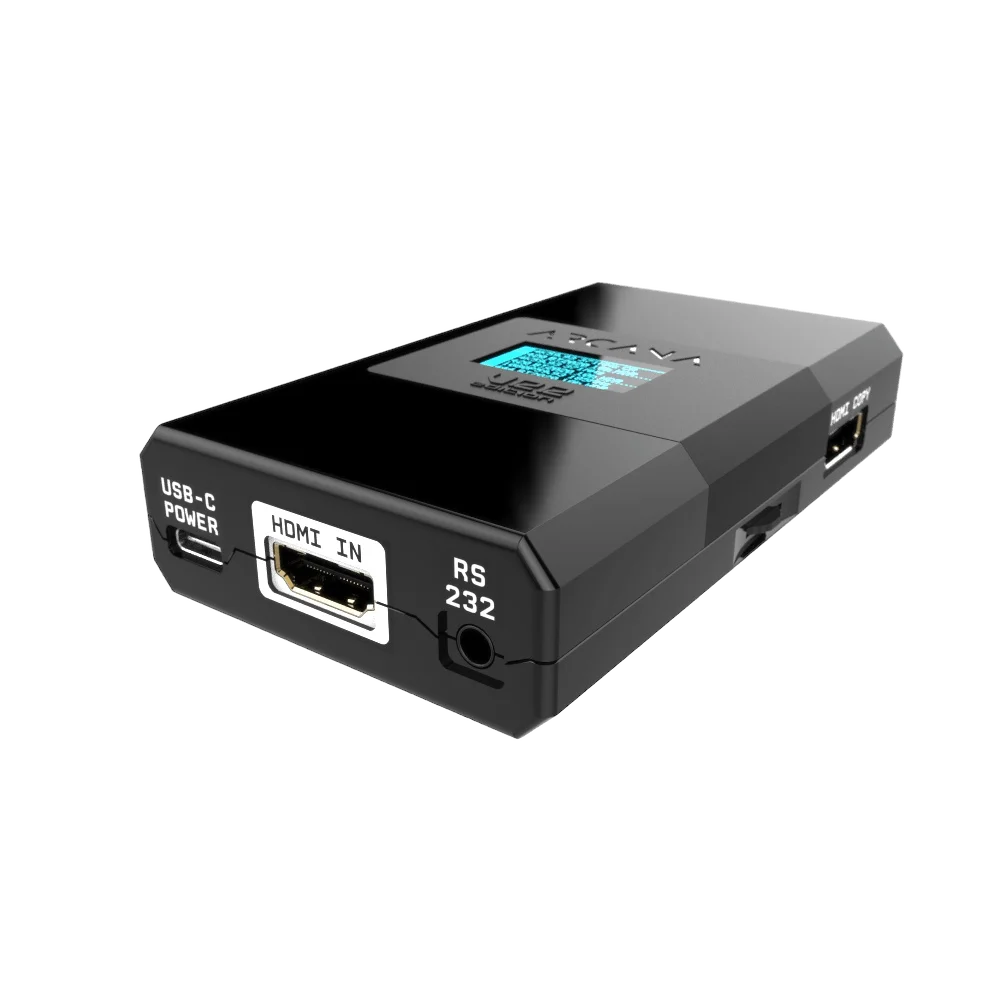

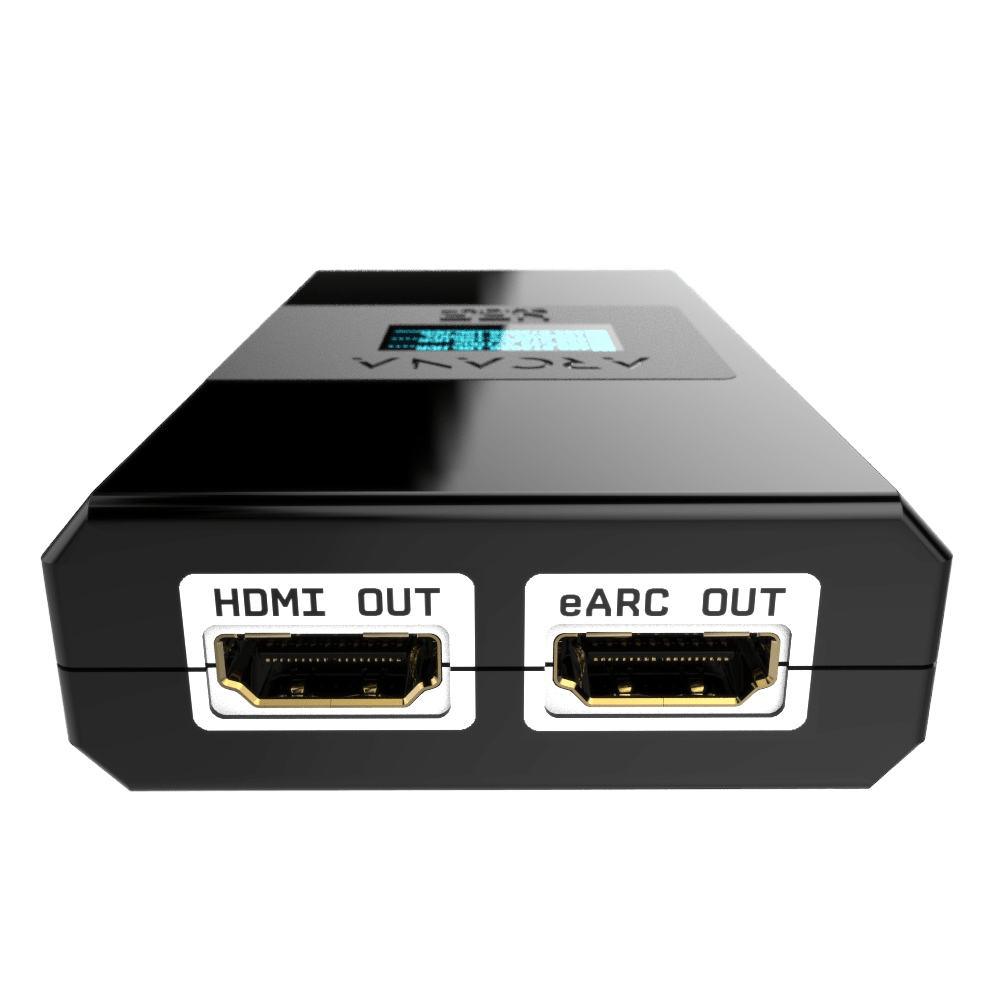

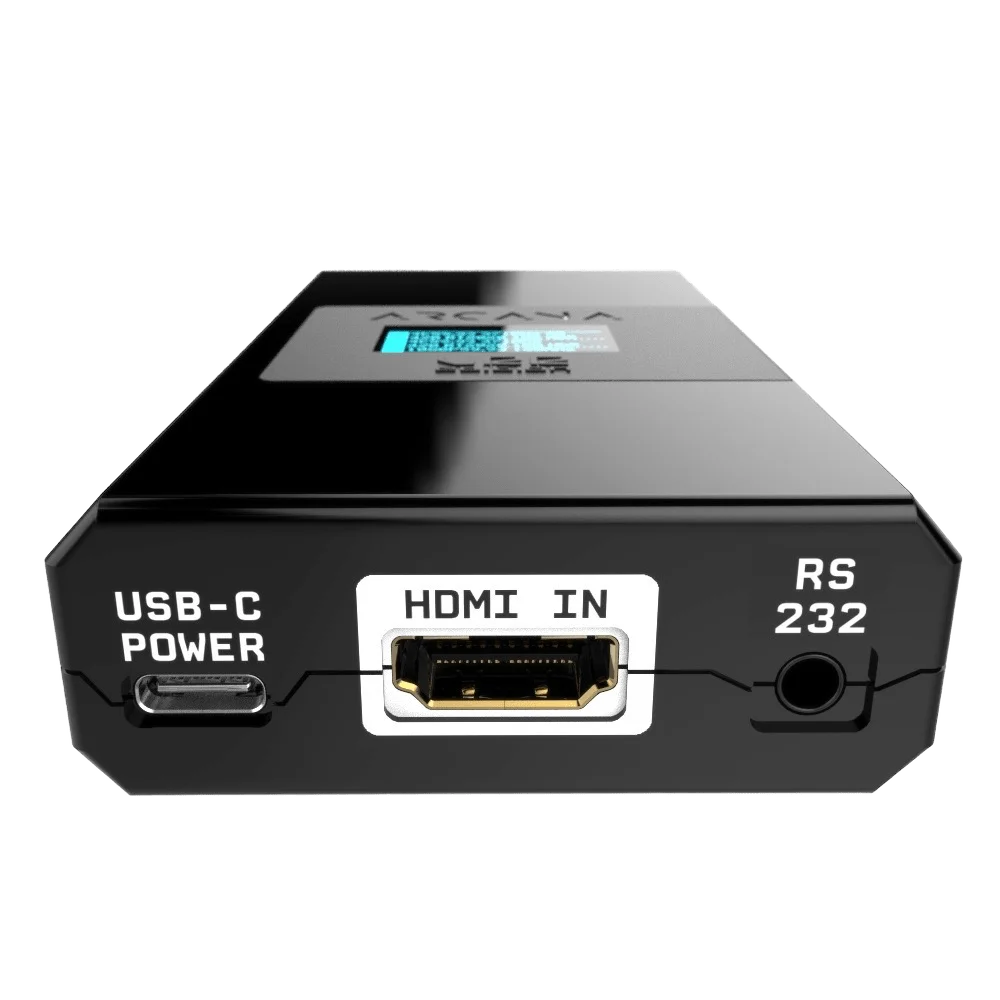

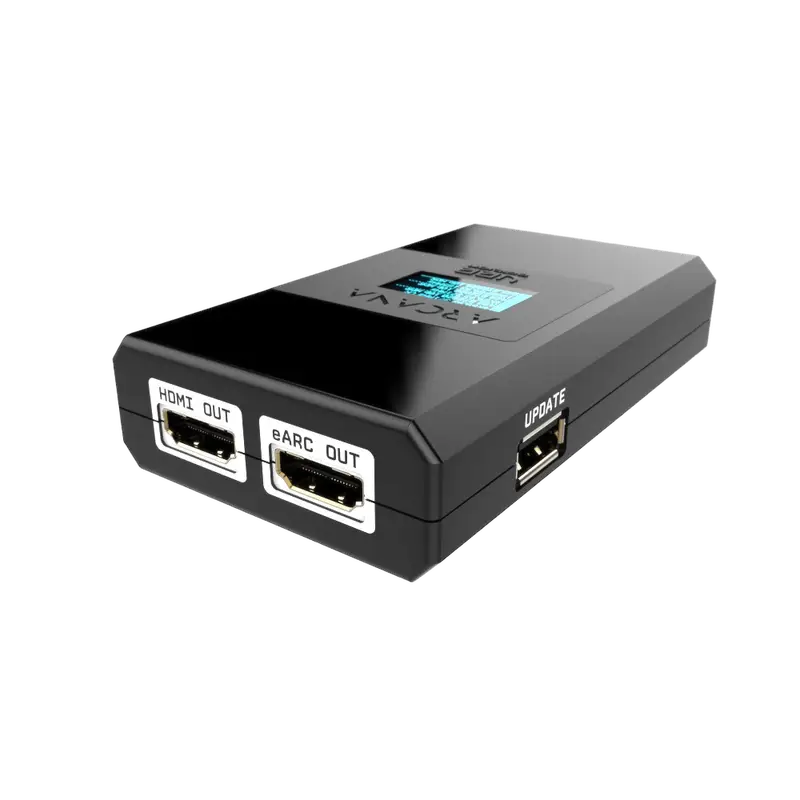

Qua hardware beschikt de 8K Arcana 2 VRR over 1 HDMI-ingang, 2 HDMI-uitgangen met schaalbaarheidsoptie, 1 eARC-uitgang, USB type A voor updates via een USB-stick, USB type C voor stroomvoorziening, RS232, een OLED-scherm en een draai-/wielschakelaar aan de zijkant waarmee u in het systeemmenu van het apparaat kunt navigeren, items kunt selecteren en wijzigingen kunt aanbrengen. De 8K Arcana VRR- ingang is geschikt voor 4K en 8K VRR/HDR/HLG/DV/LLDV/HDR10+ tot FRL5/40 Gbps/1200 MHz voor video en ondersteunt alle huidige geluidsformaten. De HDMI TX0- en HDMI COPY-video-uitgangen kunnen FRL5/VRR/40 Gbps/1200 MHz of upscaling/downscaling en alle geluidsformaten uitvoeren. 8K Arcana VRR draait in een standaard Splitter/Pass-thru/Upscaler- of Downscaler-modus, zodat uw installatie optimaal blijft presteren.

's Werelds eerste HDMI-KOPIE, een veelzijdige en beheerbare uitvoer!

U kunt de secundaire HDMI-uitgang van de 8K Arcana VRR eenvoudig instellen om een ​​van de onderstaande modi uit te voeren:
a) Splits 2 signalen tot FRL5 naar 2 displays
b) Geef één signaal door aan FRL5 en schaal het andere signaal terug naar TMDS voor 4K FRL > 2K TMDS
c) Geef één signaal door aan FRL5, behoud 4K en pas chroma en kleurdiepte aan voor 4K FRL > 4K TMDS
d) Stuur één signaal door naar FRL5, extraheer de volledige audio via een zelf gegenereerde stream om deze te voeden op een 1080p AVR

Softwarematig zorgt EDID-beheer te allen tijde voor de best mogelijke mix van tv-videomogelijkheden en SONOS Arc (of ander ARC/eARC/HDMI-geluidssysteem) audiomogelijkheden. HDCP-conversie is op elke manier mogelijk en het apparaat kan upscalen/downscalen en signaalbewerkingen uitvoeren zoals Chroma/Kleurdiepte/Kleurruimte, HDR-metadatabeheer, VRR en normale signaalgeluidsextractie.
Met 8K Arcana VRR kunt u ook DV-inhoud van een LLDV-compatibele bron afspelen op elk HDR10-scherm en de nits-waarde van HDR-metadata in realtime verhogen of verlagen!
Alle signaalinformatie is direct zichtbaar via OLED of On Screen Display.

8K Arcana VRR is de slimme oplossing en converter voor interoperabiliteit tussen alle HDMI-revisieapparatuur, voor content creators, kalibrators, streamers, digitale entertainmentcentra, FUHD TV, UHDTV-retail, showlocaties, datacentra, scholen, conferenties of thuisbioscopen en nog veel meer.

HDFURY Arcana 2 Veelgestelde vragen

Wat is het probleem?

eARC is een functie die geïntegreerd is in tv's die de HDMI 2.1-standaard gebruiken (HDMI-ingang/eARC-uitgang). Het is ook geïmplementeerd op sommige tv's die de HDMI 2.0b-standaard gebruiken en worden aangesloten op een audio-/videoreceiver of soundbar via de HDMI-uitgang/eARC-ingang.
Dit maakt volledige audioweergave mogelijk tot en met Atmos over True HD van tv-toepassingen en externe HDMI-bronnen, verwerkt door een eARC-compatibel geluidssysteem. eARC is geen perfecte standaard, aangezien sommige formaten nog niet worden ondersteund. Sommige zullen dat mogelijk nooit worden, aangezien fabrikanten de ondersteuning voor deze formaten boven eARC laten vallen.

Aan de ontvangende kant kent HDMI2.1 AVR-apparatuur technische uitdagingen en hoge kosten voor het routeren van 1500 MHz/48 Gbps-signalen. Sommige fabrikanten kiezen er mogelijk voor om eARC-compatibele geluidssystemen aan te bieden met alleen eARC-ingangen, zoals SONOS deed met de SONOS Arc-soundbar. Verwacht wordt dat veel fabrikanten in de komende jaren alleen eARC-compatibele oplossingen zullen aanbieden, naarmate HDMI2.1 steeds breder wordt toegepast.
Op deze manier hoeven fabrikanten geen videosignalen te verwerken en worden de licentiekosten en ondersteuningsproblemen die daarmee gepaard gaan, verlicht.
Het probleem met deze implementatie is dat de volledige mogelijkheden alleen kunnen worden gerealiseerd met een eARC-tv. De markt is verzadigd met televisies, zowel nieuw als oud, die niet over eARC-mogelijkheden beschikken. Typische voorbeelden zijn projectoren, pc-monitoren en ARC 5.1-tv's.

Wat is de oplossing?

Een eARC-tv kan HDMI-signalen via zijn ingangen ontvangen en biedt VOLLEDIGE AUDIO via eARC via één van de ingangen (HDMI-ingang / eARC-uitgang). Onze uitdaging was om een ​​apparaat te ontwerpen en te maken dat als eARC-tv kan functioneren. Het apparaat moet HDMI-signalen via een HDMI-ingang kunnen ontvangen en VOLLEDIGE AUDIO via een andere HDMI-ingang / eARC-uitgang kunnen bieden. Dit is de basis van wat 8K Arcana VRR kan.
Dit bestond tot nu toe niet in HDMI. Normaal gesproken kun je een HDMI-uitgang niet verbinden met een andere HDMI-uitgang (Arcana) of een HDMI-ingang met een andere HDMI-ingang (Maestro/Diva/Vertex2/SHARC). Wij hebben het wel gedaan.

Hoe installeer ik het?

Voor meer gedetailleerde instructies verwijzen wij u naar het gedeelte AAN DE SLAG.
- Als je volledige audio van één HDMI-bron wilt overbrengen, heb je alleen 8K Arcana VRR nodig. Sluit de HDMI-uitgang van je bron aan op de HDMI-ingang van Arcana. Sluit de HDMI-uitgang aan op je tv en de eARC-uitgang op je SONOS Arc of je eARC/AVR-geluidssysteem.
- Als je ARC of eARC wilt overzetten voor tv-audio en volledige audio van één externe bron wilt, heb je alleen 8K Arcana VRR nodig. Sluit de HDMI-uitgang van je bron aan op de HDMI-ingang van Arcana. Sluit de HDMI-uitgang aan op de ARC- of eARC-ingang van je tv en sluit de eARC-uitgang aan op je SONOS Arc of je eARC/AVR-geluidssysteem.
-Als u volledige audio van meerdere HDMI-bronnen wilt overbrengen, kunt u 8K Arcana VRR gebruiken en deze aansluiten op de uitgang van een HDMI-switcher, -matrix of -splitter.
-Als u ARC of eARC voor tv-audio wilt overbrengen en volledige audio van meerdere HDMI-bronnen wilt hebben, kunt u 8K Arcana VRR aansluiten op de uitgang van een HDMI-switcher, -matrix of -splitter.
-Als alternatief kunt u, als u over een ander apparaat beschikt, de secundaire uitgang hierop aansluiten. 8K Arcana VRR biedt een unieke en veelzijdige HDMI Copy-uitgang die kan worden ingesteld om het hoofdsignaal te splitsen/spiegelen, om VRR te downscalen voor Hue Sync, capturecard, beeldschermen met lagere specificaties, enz. Of als audio-uitgang om oudere AVR's te voeden met een 1080p-stream met volledige audio.

Heb ik een speciale HDMI-kabel nodig?

Ja, van uw bron naar de 8K Arcana VRR en van de 8K Arcana VRR naar het beeldscherm hebt u kabels nodig die een volledige overdracht van 40 Gbps/1200 MHz kunnen ondersteunen, zolang uw apparatuur deze bandbreedte aankan.
Wij raden de merken HDfury, Cable Matters, Zeskit en Kabeldirekt aan met een minimale lengte van 2 m (6 ft) en een maximale lengte van 4 m (12 ft) in koper. Als u langere kabels nodig hebt, kunt u actieve kabels of glasvezelkabels overwegen. Wij raden de 4K120 van Zeskit en Kabeldirekt op Amazon aan.
Van 8K Arcana VRR tot SONOS Arc of een eARC-geluidssysteem hoeft de HDMI-kabel alleen ARC/eARC te ondersteunen, zoals de HDMI-kabel die al bij SONOS Arc wordt meegeleverd.

Hoe werkt volumeregeling via de afstandsbediening van de tv of bron?

Met 8K Arcana VRR kan uw beeldscherm momenteel de bron zien en bedienen die is aangesloten op de 8K Arcana VRR- ingang.
We hebben ook CEC-volumeregeling vanaf de tv of bron toegevoegd aan SONOS Arc of aan een AVR/eARC-geluidssysteem.
Houd er rekening mee dat de SONOS Arc IR-leermogelijkheden heeft. U kunt hem dus zo programmeren dat hij elke afstandsbediening herkent, ook de afstandsbediening van uw tv of bron, voor het regelen van het volume.
Klik hier om de SONOS-pagina over IR-leren te bezoeken

Mijn tv is ARC. Kan dit apparaat ook eARC ondersteunen?

Als uw tv een ARC-ingang heeft, kunt u deze niet omzetten naar eARC, tenzij u een nieuwe tv koopt. De mogelijkheden die uw tv biedt via de ARC-aansluiting (5.1 of Atmos/DD+ voor LG-tv's en sommige andere) blijven behouden, tenzij de fabrikant besluit deze via firmware bij te werken.

Om deze beperking te omzeilen (of als er geen ARC-verbinding is, bijvoorbeeld in een projector of monitor), draaien mensen hun apps vanaf externe HDMI-bronnen, waarvan ze VOLLEDIGE AUDIO tot aan Atmos via TrueHD kunnen krijgen.
8K Arcana VRR accepteert ELKE HDMI-uitgang van ELK HDMI-apparaat en stuurt het HDMI-signaal door naar de tv en elk geluidsformaat dat wordt ondersteund door het eARC-apparaat (meestal SONOS Arc of ELKE eARC AVR), inclusief Atmos over TrueHD.
Bijvoorbeeld: Externe HDMI-bron > 8K Arcana VRR > één uitgang naar tv/projector/monitor en één uitgang naar SONOS Arc.
8K Arcana VRR maakt de overdracht van VOLLEDIGE AUDIO, inclusief Atmos, via True HD mogelijk vanaf elke bron. Dit verandert niets aan de weergave op je tv. De ARC-poort van je tv krijgt geen extra functionaliteit.
8K Arcana VRR converteert alle HDMI-video-/audio-uitvoer van elk apparaat (bron, switcher, splitter, matrix en al onze apparaten) naar een geschikte HDMI eARC-poort, zodat SONOS Arc VOLLEDIGE AUDIO kan ontvangen, inclusief Atmos over TrueHD en een ander formaat dat uw tv mogelijk niet ondersteunt.

Kan 8K Arcana VRR het lipsynchronisatieprobleem van eARC TV naar SONOS ARC oplossen?

Ja! Er is één ding dat mensen vaak vergeten: tot nu toe kennen we absoluut geen tv die zijn eigen interne EDID aanpast op basis van welke CDS hij van de aangesloten eARC RX kan lezen. Hij downmixt of hercodeert de binnenkomende audio simpelweg (met vertraging) op basis van wat de eARC RX aankan. Dit is de reden waarom de SONOS Arc, wanneer aangesloten op een eARC-tv, ernstige lipsynchronisatieproblemen kan hebben. Dat alles wordt opgelost met 8K Arcana VRR.

Belangrijkste kenmerken van HDfury Arcana 2

• Downscale ALLE FRL- of TMDS-signalen 8K>4K, 4K>2K of 8K>2K tot 120Hz
• Ontgrendel echte FRL/VRR op Samsung Q90/QN900/QN95 en vergelijkbare modellen
• Laat ALLE FRL/VRR-signalen door en verlaag de secundaire uitgang voor Hue Sync
• Tot 8K60 444/RGB 12-bit via DSC bij 96Gbps
• Altijd en gegarandeerd de beste audio voor uw geluidssysteem en de beste video voor uw beeldscherm!
• 's Werelds eerste 40Gbps Upscaler, Downscaler, Splitter met volledige audio-extractie voor VRR en alle signalen
• Volledige audio van ELKE HDMI-bron (inclusief VRR-signaal) naar ELK HDMI-, ARC- of eARC-geluidssysteem
• Volledige audio tot Atmos/TrueHD van elke HDMI-bron naar SONOS Arc & Beam 2 of elk eARC-geluidssysteem
• Speel Xbox 1X-games in 4K120 Dolby Vision op de LG C9, BX en SONY HDMI 2.1 TV
• Los het probleem met SONOS Arc/Beam2 + andere lipsynchronisatie op bij gebruik van externe HDMI-bronnen die zijn aangesloten op een eARC TV
• Werkt voor ELKE HDMI-bron naar elk HDMI-, eARC- of ARC-geluidssysteem
• HDMI 2.1 Volledige audio-/videodoorvoer tot FRL5: 40 Gbps/1200 MHz
• Upscalen van FRL5 en ALLE signalen 2K>4K, 4K>8K en 2K>8K tot 120Hz (geen upscale voor VRR/1080i/720p/480i-p)
• Zorg er ten slotte voor dat DTS-geluid van de bron naar uw geluidssysteem wordt verzonden, zelfs als uw televisie dit niet ondersteunt.
• CEC-bediening van tv bij uitgang naar bron bij ingang
• CEC-volumeregeling van bron naar eARC of HDMI-geluidssysteem
• CEC-volumeregeling van tv naar ARC/eARC-geluidssysteem
• CEC-volume werkt via eARC TX en HDMI OUT met behulp van de afstandsbediening van de tv of de bron.
• ARC/eARC-ophaling van tv-ARC/eARC-invoer naar ELK ARC- of eARC-geluidssysteem
• Ondersteuning voor 1080p120, 1440p120 en 4K120, evenals alle VRR-signalen (Xbox Series X, PS5, GPU en andere)
• Maakt het afspelen van DV-inhoud van LLDV-compatibele bronnen op elk HDR10-scherm mogelijk voor een verbeterde beeldkwaliteit
• 1 HDMI2.1 audio/video-uitgang heeft een downscaler voor verbeterde beeldkwaliteit op 1080p/2K of 2160p/4K tv
• HDCP 2.3 > 1.4-conversie toestaan
• Voer indien nodig wijzigingen in Chroma, kleurruimte en kleurdiepte uit
• Verhoog of verlaag de nits-waarde van HDR-metadata in realtime tijdens HDR-weergave
• Live signaalinfo en details over OSD en OLED
• Draaischakelaar voor OLED-menunavigatie
• USB type C (voor stroom) en USB type A vrouwelijk (voor USB-stick-update)
• RS232-jackconnector (voor integratie en controle, niet nodig voor de gemiddelde gebruiker)

HDfury Arcana 2 Technische specificaties

HDMI-revisie:	HDMI 2.1 FRL5 (1200Mcsc – 40Gbps)
Arcana 2-ondersteuning:	1200MHz/40Gbps VRR, QMS, QFT, DSC1.2a, HDR10+, HLG, DV & LLDV, ARC, eARC, ALLM, IMAX
Maximale resolutie:	8K60 444 12b DSC, 4K120 422 12b, 4K120 444/RGB 10b VRR/HDR, 8K30 422 12b, 8K30 444/RGB 10b of 8K60 420 10b<
TOTALE I/O:	1 HDMI-ingang, 2 HDMI-uitgangen, 1 HDMI eARC-uitgang, 1 RS232, 1 USB-A (update), 1 USB-C (voeding)
Pass & Upscale TX0-poort:	FHD 1080p, 2K-DCI of UHD 2160p, 4K-DCI -> UHD 2160p en 4K-DCI of 8K FUHD Pass-thru 40Gbps VRR + FRL5 Upscaling ondersteunt elk framesnelheidsignaal tot 120Hz
HDMI-kopieerpoort doorgeven en downscalen:	8K FUHD, 4K-DCI of UHD 2160p -> 4K-DCI, UHD 2160p of 2K-DCI, FHD 1080p Pass-thru 40Gbps VRR + FRL5 Downscaling ondersteunt elk framesnelheidsignaal tot 120Hz
Volledige HDMI-kopieeraudiopoort:	Volledige HDMI-audio-extractie en -doorsturing via een verkleinde stream naar elke AVR of HDMI-ingang van een geluidssysteem die minimaal 1080p ondersteunt
Volledige Audio eARC-poort:	Volledige audio tot Atmos MAT of Atmos over TrueHD van HDMI-bron of ARC/eARC-scherm naar ARC- of eARC-geluidssysteem zoals SONOS Arc & Beam 2
Signaalconversie:	Resolutie, Chroma Subsampling, Kleurruimte, Kleurdiepte, HDCP
HDCP-conversie:	Elke HDCP naar elke HDCP met CST1-ondersteuning
Bedrijfsmodi:	40Gbps FRL5 VRR Splitter, Scaler met CEC, eARC, ARC en EDID-beheer
Speciale modi:	DV/LLDV naar HDR10-scherm, HDR-nitswaarde verhogen, HLG naar HDR vertalen, HDMI Doctor
EDID-modi:	Alleen tv, tv-video + SONOS-audio, alleen SONOS, optioneel LLDV-datablok voor alle modi
Besturingsmodi:	OLED en draaischakelaar met klik- en drukknoppen, RS232
Weergave op het scherm:	AAN/UIT/timer met keuze uit tekstkleur
OLED:	1″ diagonaal, 128×64, 2 kleuren
Arcana 2 Grootte:	3,9″L x 2,3″B x 0,8″H – in CM: 10 x 6 x 2,2
Arcana 2 Gewicht:	120 g – 0,26 pond
Invoervertraging:	<1ms (nanoseconden)
Overige informatie:	3D-ondersteuning, CEC Pass Through, DSD, eARC (HDMI2.1)
