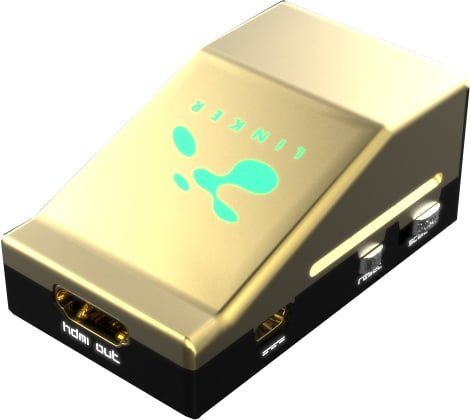

• HDfury Linker-0

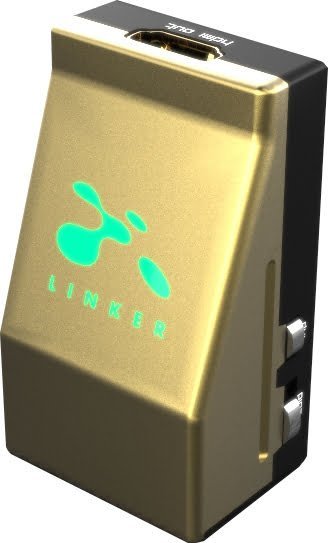

  • HDfury Linker-39

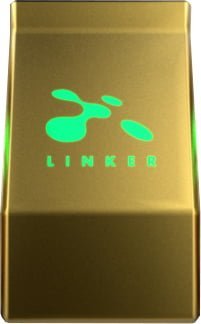

  • HDfury Linker-40

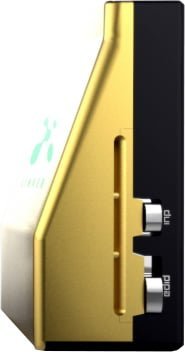

  • HDfury Linker-41
1 4

HDFury

HDfury Linker

HDfury Linker

€180,95 EUR
€180,95 EUR €180,95 EUR
Aanbieding Uitverkocht
Belastingen inbegrepen.

HDfury Linker is een 4K60 4:4:4 600MHz 18Gbps HDMI2.0a Level A-geschikte scaler, ontworpen voor systeemintegrators en gevorderde gebruikers en die ook iedereen zal bevallen. Door de maximale bandbreedte en gegevensoverdrachtssnelheid van de HDMI2.0a-standaard te ondersteunen en nieuwe schaalmodi, opties en mogelijkheden te bieden om het optimale signaal te converteren en altijd via alle bestaande HDMI- en HDCP-revisies te leveren, is Linker klaar om alle HDMI-grenzen te overschrijden.

U kunt de Hdfury Linker software hier downloaden op deze hdfury firmware pagina >>> Download pagina <<<.

HDfury Linker

Als je ooit de volgende melding hebt gezien: " Deze tv ondersteunt geen HDCP 2.2. Zorg ervoor dat je tv HDCP 2.2 ondersteunt " of een vergelijkbare HDCP-foutmelding, en zelfs als je een dergelijk probleem hebt opgelost met Integral of andere apparaten, maar je loopt tegen beperkingen aan zoals een niet-ondersteund signaal, een zwart scherm, niet het beste signaal naar je scherm van al je bronnen of geen AVR-audio beschikbaar bij een 4K-signaal of andere problemen, zorg er dan voor dat je dit nooit meer zult zien met de HDfury Linker! Met 2 ingangen en 1 uitgang kan de HDfury Linker fungeren als scaler, switcher, infoframe en HDR-metadata-injector en -extractor met geluid, HDCP Doctor, HDMI Doctor, EDID-beheer en meer... Ontdek vandaag nog de hardware van morgen!

Belangrijkste kenmerken van HDfury Linker

Ultra Scaling tot 4K60 4:4:4 600MHz

HDfury Linker biedt indrukwekkende schaalmodi om ervoor te zorgen dat elk HDMI/HDCP-revisie-sinkapparaat ALTIJD en GEGARANDEERD maximaal wordt gevoed.
Met HDR Scaler, Upscale, Downscale, Passthru en Bypass-modus, evenals Chroma Conversion en Color Depth-modificatie on-the-fly op 8, 10, 12 en 16 bit voor FHD, UHD en DCI 4096x2160p.

Hieronder staan, naast vele andere, enkele van de beschikbare schaalmodi…

HDCP/HDMI2.x HDR/BT2020-broningang Naar geavanceerde HDCP/HDMI 1.x-schermen van topkwaliteit
4K24/25/30 RGB/YCC 4:4:4 12b 450MHz 1080p24/25/30 RGB/YCC 4:4:4 12b 111MHz
4K50/60 YCC 4:2:0 10b 371MHz 1080p50/60 RGB/YCC 4:4:4 10b 185MHz
4K24/25/30 RGB/YCC 4:4:4 12b 450MHz 4K24/25/30 YCC 4:2:0 12b 222MHz
HDCP/HDMI2.x HDR/BT2020-broningang Naar basis HDCP/HDMI 1.x apparatuur zoals AV-receiver
4K50/60 YCC 4:2:0 10b 371MHz 1080p50/60 RGB/YCC 4:4:4 8b 148MHz
4K24/25/30 YCC RGB/YCC 4:4:4 12b 450MHz 1080p24/25/30 RGB/YCC 4:4:4 8b 74,25 MHz
4K50/60 RGB/YCC 4:4:4/4:2:2 8b 600MHz 1080p50/60 RGB/YCC 4:4:4 8b 148MHz
HDCP/HDM1.x-compatibele bronneningang Naar geavanceerde HDCP/HDMI 2.x-compatibele sink
4K24/25/30 RGB/YCC 4:4:4 8b 300MHz 4K24/25/30 RGB/YCC 4:4:4 16b 600MHz*
1080p24/25/30 RGB/YCC 4:4:4 16b 148MHz 4K24/25/30 RGB/YCC 4:4:4 16b 600MHz*

Dit is slechts een klein fragment, er zijn eindeloze schaalmogelijkheden beschikbaar. De lijst met Ultra Scaling-modi is nu zo groot dat we deze apart moesten publiceren: zie onderstaande pagina
* Getest ok op LG OLED 2016

Toegewijde HDCP-dokter

Biedt in totaal 4 HDCP 1.4- en 2.2-engines voor decodering/codering. HDfury Linker biedt een tijdelijke oplossing voor het HDCP-probleem, waaronder HDCP 2.2 > HDCP 1.4 en HDCP 1.4 > HDCP 2.2, beide richtingen, in dezelfde unit.
Elk RX-blok decodeert eerst de invoer, ongeacht of deze 1.x of 2.x is. Vervolgens kan de uitvoerpoort deze individueel coderen naar 1.4 of 2.2, of helemaal niet coderen als deze oorspronkelijk niet was gecodeerd.
In tegenstelling tot HDfury Integral, die alle signalen binnen de 600 MHz-bandbreedte van HDMI2.0a kan converteren, inclusief 1080i, 3D-signalen, pc-signalen en alle SD/HD/FHD/UHD-standaardformaten, ondersteunt HDfury Linker alleen HDCP-conversie voor SD/HD/FHD/UHD-signalen tot 600 MHz.
1080i, 3D-signalen en pc-signalen (op een paar handmatig toegevoegde signalen na) kunnen niet met de HDfury Linker HDCP-converter worden omgezet. Ze gaan door in de Bypass-modus (untouched/untouchable).

HDCP 2.2-inhoud weergeven met niet-HDCP2.2-compatibele apparaten

HDCP 2.2 is de nieuwe kopieerbeveiliging voor 4K UHD-content. Het is niet alleen niet achterwaarts compatibel, maar veel recente 4K-apparaten ondersteunen het zelfs niet.
Bronapparaten, waaronder mediaservers en head-ends zoals Netflix, coderen hun 4K-content volgens dit nieuwe schema. Tv's moeten HDCP 2.2-compatibel zijn om de content af te spelen, en alles in de videoketen, inclusief switches en receivers, moet ook compatibel zijn. Anders wordt het scherm zwart en/of verschijnt er een HDCP-foutmelding.
Slecht nieuws voor consumenten die dure, breedbandige, processorrijke switchers, receivers en displays hebben aangeschaft om 4K te ondersteunen. Hoewel de nieuwere producten mogelijk wel de bandbreedte van 4K ondersteunen, kunnen ze geen kopieerbeveiligde werken afspelen totdat HDfury Linker actief deel uitmaakt van de installatie.

2×1 Switcher tot 4K60 4:4:4 600MHz 18Gbps

Schakelen tussen twee ingangen tot een 4K60 4:4:4 600MHz-signaal en schalen door alle HDMI-niveaus en revisie is nu een realiteit. Dankzij USB of een druk op de knop kunt u eenvoudig schakelen tussen twee ingangen die worden geschaald naar één uitgang. HDCP-conversie kan direct worden geconfigureerd en toegepast om altijd het type HDCP-signaalversleuteling uit te voeren dat uw display of apparaat verwacht. Bluetooth, IR en een Android/iOS-app zijn beschikbaar met GoBlue (optioneel).

HDR en Infoframe Metadata Live Injector en Extractor met geluid

De HDfury Linker kan live Infoframe- en HDR-metadata in elke resolutie en in realtime injecteren en extraheren, terwijl het HDMI-geluid behouden blijft.

Geavanceerd EDID-beheer

Geavanceerd EDID-beheer beschikbaar via de HDfury Linker met:
Een geselecteerde EDID-bank, een aangepaste geüploade EDID, een Sink-modus EDID of een vaste basis EDID.
Sniff EDID van aangesloten sink-apparaten. Sla op, bewerk en laad op elk gewenst moment een aangepaste EDID-tabel.
Selecteer een EDID naar keuze uit een lijst met 28 EDID-tabellen. HPD wordt geladen en gereset om de door u gekozen EDID automatisch weer te geven.

Controle en update

USB GUI Utility via Windows PC en diverse fysieke knoppen voor configuraties zijn beschikbaar.
Compatibel met GoBlue, onze Bluetooth/IR-dongle met iOS/Android APP. Externe Wi-Fi-bediening is mogelijk in de toekomst beschikbaar.

{{media%20url="hdfury_linker_4k-ultra-hd.jpg"}} ' alt="Hdfury Linker 4k HDR Ultra HD" width="498" height="280">

Belangrijkste specificaties van HDfury Linker

Belangrijkste specificaties

    • 2x ingang / 1x uitgang switcher (HDMI2.0a/HDMI1.4/DVI1.0 compatibel)
    • 4K60 4:4:4 600MHz 18Gbps Passthrough
    • 4K24/25/30/50/60 <> 1080p24/25/30/50/60 Upscale/Downscale met of zonder behoud van kleurdiepte en met of zonder chroma-conversie.
    • Videobandbreedte – 18 GBP/sec.
    • Ondersteunt BT.2020.
    • HDR10+-ondersteuning.
    • 4K 10, 12, 16 bit ondersteuning
    • 16 bits per pixel diepe kleurdiepte beschikbaar (48 bits)
    • HDCP Doctor (HDCP-oplossing voor elke HDCP-fout)
    • HDCP 2.2 > HDCP 1.4 conversie
    • HDCP 1.4 > HDCP 2.2 conversie
    • HDCP xx > HDCP xx-conversie
    • Dubbele HDMI2.0a en HDMI 1.4 gecombineerd
    • Dubbele HDCP 1.4 en HDCP 2.2 gecombineerd
    • Geavanceerd EDID-beheer via USB (IR- of Bluetooth APP-ondersteuning kan als extern accessoire worden geleverd)
    • Verbeterde EDID-beheeroplossing met een geselecteerde EDID-bank, een aangepaste geüploade EDID, een zelf gegenereerde SINK EDID of een vaste basis-EDID.
    • Sniff EDID van aangesloten sink-apparaten. Sla op elk gewenst moment een aangepaste EDID-tabel op, bewerk deze en laad deze.
    • Selecteer een EDID naar keuze uit een vooraf geladen lijst met EDID-tabellen. HPD wordt vervolgens geladen en opnieuw ingesteld, zodat de door u gekozen EDID automatisch wordt weergegeven.
    • Met de functie SINK EDID MODE kunt u een aangepaste EDID maken door de sink EDID te combineren met geforceerde vlaggen, zoals: Stereo/5.1/Full/YCbCr/BT2020/HDR/3D.
    • HDR & AVI InfoFrame Live Injector en Extractor met geluid.
    • HDMI Booster/Extender: Kan een 1080p-resolutie tot 15 m in en 15 m uit verlengen (30 m totaal voor 1080p), UHD-resolutie tot 10 m.
    • HDMI Doctor: lost de meeste HDMI-integratieproblemen op, zoals HDCP, EDID, HPD en audio-breakout.
    • HDMI Equalevel: Nauwkeurige signaalvereffening van zowel ingangs- als uitgangssignalen zorgt voor de best mogelijke beeldkwaliteit.
    • Hot-Plug-besturing: dwing het invoerapparaat om altijd een actieve verbinding te zien.
    • Licenties: Volledig gelicentieerd en compatibel met alle HDMI- en HDCP-technologieën.
    • Diepe kleurondersteuning
    • xvYCC-kleurondersteuning
    • Flexibel/Draagbaar/Plug'n Play
    • 3D Ready: Kan 3D stereoscopische signaalformaten doorgeven.
    Net als alle recente HDfury-hardware wordt het geleverd met via USB te upgraden firmware waarmee u de meest fantastische functies kunt benutten.

Ondersteunde audio-/videosignalen

    • Ondersteunde formaten: SD/HD/FullHD/UHD/4K30/4K60, in principe INPUT/OUTPUT elk videoformaat tot 4K60 4:4:4 600Mhz 18Gbps
    • Voorbeelden van ondersteunde resoluties: 480p/720p/1080i/1080p24/1080p25/1080p30/1080p50/1080p60/1440p50/1440p60/2160p24/2160p25/2160p30/2160p50/2160p60 en DCI
    • Ondersteunt alle UHD/BR-standaardresoluties: 4K60 4:2:0 10bit BT2020 HDR, 4K60 4:2:0 12bit, 4K30 4:4:4 12bit, 4K30 4:4:4 16b ..
    • Ondersteunt alle VESA-modus videoformaten (PC-resoluties) tot ultrahoge resolutie zoals WQSXGA, QUXGA, QFHD, WQUXGA, 4K
    Ondersteunt alle audioformaten, zoals PCM tot 192 kHz, gecomprimeerde audio (IEC61937), DSD, DST, DTS, DTS-HD, Dolby True HD, DTS-MA en HBR.

Technische specificaties

    • Audio: PCM tot 192 kHz, gecomprimeerde audio (IEC61937), DSD, DST, DTS, DTS-HD, Dolby True HD, DTS-MA en HBR.
    • DDC-signaal: 5V pp (TTL)
    • Voeding: externe 5 volt 2 ampère USB (hetzelfde als de meeste smartphone/tablet voedingen)
    • Stroomverbruik: <2Watt
    • Stroomopname: ongeveer 400 mA
    • Afmetingen: 65 * 49 * 39 (mm)
    • Productafmetingen: 3,6" x 2,5" x 1", Gewicht: 4 oz
    • Verzendafmetingen: 16,0 cm x 10,7 cm x 8,4 cm, Gewicht: 453 g
    • Behuizing: Zwart/Goud met Groene LED
    Regelgeving: CE, FCC, RoHS

De 4K Linker kan de kleurdiepte behouden, verwijderen of wijzigen, chromaconversie uitvoeren en upscalen/passthru/downscalen van FHD (1080p) naar UHD (3840x2160p) en DCI (4096x2160p). Houd er rekening mee dat de onderstaande lijst ook geldt voor DCI 4096x2160p!

Normale Upscale-modus Om uw standaard 4K-apparatuur te voeden
Ingang: 1080p24/25/30 RGB/YCC 4:4:4/YCC 4:2:2 8b 74,25 MHz Uitgang: 4K24/25/30 YCC 4:2:0 8b 148MHz
Ingang: 1080p24/25/30 RGB/YCC 4:4:4/YCC 4:2:2 8b 74,25 MHz Uitgang: 4K24/25/30 RGB/YCC 4:4:4/YCC 4:2:2 8b 300MHz
Ingang: 1080p50/60 RGB/YCC 4:4:4/YCC 4:2:2 8b 148MHz Uitgang: 4K50/60 YCC 4:2:0 8b 300MHz
Ingang: 1080p50/60 RGB/YCC 4:4:4/YCC 4:2:2 8b 148MHz Uitgang: 4K50/60 RGB/YCC 4:4:4/YCC 4:2:2 8b 600MHz
Normale downscale-modus Om uw standaard 1080p-apparatuur te voeden
Ingang: 4K24/25/30 YCC 4:2:0 8b 148MHz Uitgang: 1080p24/25/30 RGB/YCC 4:4:4 8b 74,25 MHz
Ingang: 4K24/25/30 RGB/YCC 4:4:4/YCC 4:2:2 8b 300MHz Uitgang: 1080p24/25/30 RGB/YCC 4:4:4 8b 74,25 MHz
Ingang: 4K50/60 YCC 4:2:0 8b 300MHz Uitgang: 1080p50/60 RGB/YCC 4:4:4 8b 148MHz
Ingang: 4K50/60 RGB/YCC 4:4:4/YCC 4:2:2 8b 600MHz Uitgang: 1080p50/60 RGB/YCC 4:4:4 8b 148MHz
Normale passthru-modus Om uw standaard 4K- en 1080p-apparatuur te voeden
Ingang: 1080p24/25/30 RGB/YCC 4:4:4/YCC 4:2:2 8b 74,25 MHz Uitgang: 1080p24/25/30 RGB/YCC 4:4:4/YCC 4:2:2 8b 74,25 MHz
Ingang: 1080p50/60 RGB/YCC 4:4:4/YCC 4:2:2 8b 148MHz Uitgang: 1080p50/60 RGB/YCC 4:4:4/YCC 4:2:2 8b 148MHz
Ingang: 4K24/25/30 YCC 4:2:0 8b 148MHz Uitgang: 4K24/25/30 YCC 4:2:0 8b 148MHz
Ingang: 4K24/25/30 RGB/YCC 4:4:4/YCC 4:2:2 8b 300MHz Uitgang: 4K24/25/30 RGB/YCC 4:4:4/YCC 4:2:2 8b 300MHz
Ingang: 4K50/60 YCC 4:2:0 8b 300MHz Uitgang: 4K50/60 YCC 4:2:0 8b 300MHz
Ingang: 4K50/60 RGB/YCC 4:4:4/YCC 4:2:2 8b 600MHz Uitgang: 4K50/60 RGB/YCC 4:4:4/YCC 4:2:2 8b 600MHz
Kleurdiepte-upscalemodus behouden of wijzigen Speciale PJ- en display-schaalmodi
Ingang: 1080p24/25/30 RGB/YCC 4:4:4 10b 93MHz Uitgang: 4K24/25/30 YCC 4:2:0 10b 185MHz
Ingang: 1080p24/25/30 RGB/YCC 4:4:4 10b 93MHz Uitgang: 4K24/25/30 RGB/YCC 4:4:4 10b 371MHz
Ingang: 1080p24/25/30 RGB/YCC 4:4:4 12b 111MHz Uitgang: 4K24/25/30 YCC 4:2:0 10b 187MHz
Ingang: 1080p24/25/30 RGB/YCC 4:4:4 12b 111MHz Uitgang: 4K24/25/30 YCC 4:2:0 12b 222MHz
Ingang: 1080p24/25/30 RGB/YCC 4:4:4 12b 111MHz Uitgang: 4K24/25/30 RGB/YCC 4:4:4 10b 371MHz
Ingang: 1080p24/25/30 RGB/YCC 4:4:4 12b 111MHz Uitgang: 4K24/25/30 RGB/YCC 4:4:4 12b 450MHz
Ingang: 1080p24/25/30 RGB/YCC 4:4:4 16b 148MHz Uitgang: 4K24/25/30 RGB/YCC 4:2:0 10b 187MHz
Ingang: 1080p24/25/30 RGB/YCC 4:4:4 16b 148MHz Uitgang: 4K24/25/30 RGB/YCC 4:4:4 10b 371MHz
Ingang: 1080p24/25/30 RGB/YCC 4:4:4 16b 148MHz Uitgang: 4K24/25/30 RGB/YCC 4:2:0 12b 222MHz
Ingang: 1080p24/25/30 RGB/YCC 4:4:4 16b 148MHz Uitgang: 4K24/25/30 RGB/YCC 4:4:4 12b 450MHz
Ingang: 1080p24/25/30 RGB/YCC 4:4:4 16b 148MHz Uitgang: 4K24/25/30 RGB/YCC 4:2:0 16b 300MHz
Ingang: 1080p24/25/30 RGB/YCC 4:4:4 16b 148MHz Uitgang: 4K24/25/30 RGB/YCC 4:4:4 16b 600MHz
Ingang: 1080p50/60 RGB/YCC 4:4:4 10b 185MHz Uitgang: 4K50/60 YCC 4:2:0 10b 371MHz
Ingang: 1080p50/60 RGB/YCC 4:4:4 12b 222MHz Uitgang: 4K50/60 YCC 4:2:0 10b 371MHz
Ingang: 1080p50/60 RGB/YCC 4:4:4 12b 222MHz Uitgang: 4K50/60 YCC 4:2:0 12b 450MHz
Ingang: 1080p50/60 RGB/YCC 4:4:4 16b 300MHz Uitgang: 4K50/60 YCC 4:2:0 10b 371MHz
Ingang: 1080p50/60 RGB/YCC 4:4:4 16b 300MHz Uitgang: 4K50/60 YCC 4:2:0 12b 450MHz
Ingang: 1080p50/60 RGB/YCC 4:4:4 16b 300MHz Uitgang: 4K50/60 YCC 4:2:0 16b 600MHz
Kleurdiepte behouden of wijzigen Downscale-modus Speciale PJ- en display-schaalmodi
Ingang: 4K24/25/30 YCC 4:2:0 10b 185MHz Uitgang: 1080p24/25/30 RGB/YCC 4:4:4 10b 93MHz
Ingang: 4K24/25/30 YCC 4:2:0 12b 222MHz Uitgang: 1080p24/25/30 RGB/YCC 4:4:4 10b 111MHz
Ingang: 4K24/25/30 YCC 4:2:2 10b 300MHz Uitgang: 1080p24/25/30 RGB/YCC 4:4:4 10b 93MHz
Ingang: 4K24/25/30 YCC 4:2:2 12b 300MHz Uitgang: 1080p24/25/30 RGB/YCC 4:4:4 10b 93MHz
Ingang: 4K24/25/30 YCC 4:2:2 12b 300MHz Uitgang: 1080p24/25/30 RGB/YCC 4:4:4 12b 111MHz
Ingang: 4K24/25/30 RGB/YCC 4:4:4 10b 371MHz Uitgang: 1080p24/25/30 RGB/YCC 4:4:4 10b 93MHz
Ingang: 4K24/25/30 RGB/YCC 4:4:4 12b 450MHz Uitgang: 1080p24/25/30 RGB/YCC 4:4:4 10b 93MHz
Ingang: 4K24/25/30 RGB/YCC 4:4:4 12b 450MHz Uitgang: 1080p24/25/30 RGB/YCC 4:4:4 12b 111MHz
Ingang: 4K24/25/30 RGB/YCC 4:4:4 16b 600MHz Uitgang: 1080p24/25/30 RGB/YCC 4:4:4 10b 93MHz
Ingang: 4K24/25/30 RGB/YCC 4:4:4 16b 600MHz Uitgang: 1080p24/25/30 RGB/YCC 4:4:4 12b 111MHz
Ingang: 4K24/25/30 RGB/YCC 4:4:4 16b 600MHz Uitgang: 1080p24/25/30 RGB/YCC 4:4:4 16b 148MHz
Ingang: 4K50/60 YCC 4:2:0 10b 371MHz Uitgang: 1080p50/60 RGB/YCC 4:4:4 10b 185MHz
Ingang: 4K50/60 YCC 4:2:0 12b 450MHz Uitgang: 1080p50/60 RGB/YCC 4:4:4 10b 185MHz
Ingang: 4K50/60 YCC 4:2:0 12b 450MHz Uitgang: 1080p50/60 RGB/YCC 4:4:4 12b 222MHz
Ingang: 4K50/60 YCC 4:2:0 16b 600MHz Uitgang: 1080p50/60 RGB/YCC 4:4:4 16b 300MHz
Kleurdiepte-passthrough-modus behouden of wijzigen Speciale PJ- en display-schaalmodi
Ingang: 1080p24/25/30 RGB/YCC 4:4:4 10b 93MHz Uitgang: 1080p24/25/30 RGB/YCC 4:4:4 10b 93MHz
Ingang: 1080p24/25/30 RGB/YCC 4:4:4 12b 111MHz Uitgang: 1080p24/25/30 RGB/YCC 4:4:4 10b 93MHz
Ingang: 1080p24/25/30 RGB/YCC 4:4:4 12b 111MHz Uitgang: 1080p24/25/30 RGB/YCC 4:4:4 12b 111MHz
Ingang: 1080p24/25/30 RGB/YCC 4:4:4 16b 148MHz Uitgang: 1080p24/25/30 RGB/YCC 4:4:4 10b 93MHz
Ingang: 1080p24/25/30 RGB/YCC 4:4:4 16b 148MHz Uitgang: 1080p24/25/30 RGB/YCC 4:4:4 12b 111MHz
Ingang: 1080p24/25/30 RGB/YCC 4:4:4 16b 148MHz Uitgang: 1080p24/25/30 RGB/YCC 4:4:4 16b 148MHz
Ingang: 1080p50/60 RGB/YCC 4:4:4 10b 185MHz Uitgang: 1080p50/60 RGB/YCC 4:4:4 10b 185MHz
Ingang: 1080p50/60 RGB/YCC 4:4:4 12b 222MHz Uitgang: 1080p50/60 RGB/YCC 4:4:4 10b 185MHz
Ingang: 1080p50/60 RGB/YCC 4:4:4 12b 222MHz Uitgang: 1080p50/60 RGB/YCC 4:4:4 12b 222MHz
Ingang: 1080p50/60 RGB/YCC 4:4:4 16b 300MHz Uitgang: 1080p50/60 RGB/YCC 4:4:4 10b 185MHz
Ingang: 1080p50/60 RGB/YCC 4:4:4 16b 300MHz Uitgang: 1080p50/60 RGB/YCC 4:4:4 12b 222MHz
Ingang: 1080p50/60 RGB/YCC 4:4:4 16b 300MHz Uitgang: 1080p50/60 RGB/YCC 4:4:4 16b 300MHz
Ingang: 4K24/25/30 RGB/YCC 4:4:4 10b 371MHz Uitgang: 4K24/25/30 YCC 4:2:0 10b 185MHz
Ingang: 4K24/25/30 RGB/YCC 4:4:4 10b 371MHz Uitgang: 4K24/25/30 RGB/YCC 4:4:4 10b 371MHz
Ingang: 4K24/25/30 RGB/YCC 4:4:4 12b 450MHz Uitgang: 4K24/25/30 YCC 4:2:0 10b 185MHz
Ingang: 4K24/25/30 RGB/YCC 4:4:4 12b 450MHz Uitgang: 4K24/25/30 YCC 4:2:0 12b 222MHz
Ingang: 4K24/25/30 RGB/YCC 4:4:4 12b 450MHz Uitgang: 4K24/25/30 RGB/YCC 4:4:4 10b 371MHz
Ingang: 4K24/25/30 RGB/YCC 4:4:4 12b 450MHz Uitgang: 4K24/25/30 RGB/YCC 4:4:4 12b 450MHz
Ingang: 4K24/25/30 RGB/YCC 4:4:4 16b 600MHz Uitgang: 4K24/25/30 RGB/YCC 4:2:0 10b 185MHz
Ingang: 4K24/25/30 RGB/YCC 4:4:4 16b 600MHz Uitgang: 4K24/25/30 RGB/YCC 4:2:0 12b 222MHz
Ingang: 4K24/25/30 RGB/YCC 4:4:4 16b 600MHz Uitgang: 4K24/25/30 RGB/YCC 4:2:0 16b 300MHz
Ingang: 4K24/25/30 RGB/YCC 4:4:4 16b 600MHz Uitgang: 4K24/25/30 RGB/YCC 4:4:4 10b 371MHz
Ingang: 4K24/25/30 RGB/YCC 4:4:4 16b 600MHz Uitgang: 4K24/25/30 RGB/YCC 4:4:4 12b 450Hz
Ingang: 4K24/25/30 RGB/YCC 4:4:4 16b 600MHz Uitgang: 4K24/25/30 RGB/YCC 4:4:4 16b 600MHz
Ingang: 4K50/60 YCC 4:2:0 10b 371MHz Uitgang: 4K50/60 YCC 4:2:0 10b 371MHz
Ingang: 4K50/60 YCC 4:2:0 12b 450MHz Uitgang: 4K50/60 YCC 4:2:0 10b 371MHz
Ingang: 4K50/60 YCC 4:2:0 12b 450MHz Uitgang: 4K50/60 YCC 4:2:0 12b 450MHz
Ingang: 4K50/60 YCC 4:2:0 16b 600MHz Uitgang: 4K50/60 YCC 4:2:0 10b 371MHz
Ingang: 4K50/60 YCC 4:2:0 16b 600MHz Uitgang: 4K50/60 YCC 4:2:0 12b 450MHz
Ingang: 4K50/60 YCC 4:2:0 16b 600MHz Uitgang: 4K50/60 YCC 4:2:0 16b 600MHz
Chroma-conversie-upscalemodus Speciale PJ- en display-schaalmodi
Ingang: 1080p24/25/30 RGB/YCC 4:4:4/YCC 4:2:2 8b 74,25 MHz Uitgang: 4K24/25/30 RGB/YCC 4:4:4/YCC 4:2:2 8b 300MHz
Ingang: 1080p24/25/30 RGB/YCC 4:4:4 10b 93MHz Uitgang: 4K24/25/30 RGB/YCC 4:4:4 10b 371MHz
Ingang: 1080p24/25/30 RGB/YCC 4:4:4 12b 111MHz Uitgang: 4K24/25/30 RGB/YCC 4:4:4 12b 450MHz
Ingang: 1080p24/25/30 RGB/YCC 4:4:4 16b 148MHz Uitgang: 4K24/25/30 RGB/YCC 4:4:4 16b 600MHz
Ingang: 1080p24/25/30 RGB/YCC 4:4:4/YCC 4:2:2 8b 74,25 MHz Uitgang: 4K24/25/30 YCC 4:2:0 8b 148MHz
Ingang: 1080p24/25/30 RGB/YCC 4:4:4 10b 92MHz Uitgang: 4K24/25/30 YCC 4:2:0 10b 185MHz
Ingang: 1080p24/25/30 RGB/YCC 4:4:4 12b 111MHz Uitgang: 4K24/25/30 YCC 4:2:0 12b 222MHz
Ingang: 1080p24/25/30 RGB/YCC 4:4:4 16b 148MHz Uitgang: 4K24/25/30 YCC 4:2:0 16b 300MHz
Ingang: 1080p24/25/30 RGB/YCC 4:4:4 8b 74,25 MHz Uitgang: 4K24/25/30 YCC 4:2:2 8b 300MHz
Ingang: 1080p50/60 RGB/YCC 4:4:4/YCC 4:2:2 8b 148MHz Uitgang: 4K50/60 RGB/YCC 4:4:4 8b 600MHz
Ingang: 1080p50/60 RGB/YCC 4:4:4/YCC 4:2:2 8b 148MHz Uitgang: 4K50/60 YCC 4:2:2 8b 600MHz
Ingang: 1080p50/60 RGB/YCC 4:4:4/YCC 4:2:2 8b 148MHz Uitgang: 4K50/60 YCC 4:2:0 8b 300MHz
Chroma-conversie downscale-modus Speciale PJ- en display-schaalmodi
Ingang: 4K24/25/30 RGB/YCC 4:4:4/YCC 4:2:2 8b 300MHz Uitgang: 1080p24/25/30 RGB/YCC 4:4:4 8b 74,25 MHz
Ingang: 4K24/25/30 RGB/YCC 4:4:4 10b 371MHz Uitgang: 1080p24/25/30 RGB/YCC 4:4:4 10b 92MHz
Ingang: 4K24/25/30 RGB/YCC 4:4:4 12b 450MHz Uitgang: 1080p24/25/30 RGB/YCC 4:4:4 12b 111MHz
Ingang: 4K24/25/30 RGB/YCC 4:4:4 16b 600MHz Uitgang: 1080p24/25/30 RGB/YCC 4:4:4 16b 148MHz
Ingang: 4K50/60 RGB/YCC 4:4:4/YCC 4:2:2 8b 600MHz Uitgang: 1080p50/60 RGB/YCC 4:4:4 8b 148MHz
Ingang: 4K50/60 YCC 4:2:0 8b 300MHz Uitvoer: 1080p50/60 RGB/YCC 4:4:4 8b 148Mhz
Ingang: 4K50/60 YCC 4:2:0 10b 371MHz Uitvoer: 1080p50/60 RGB/YCC 4:4:4 10b 185Mhz
Ingang: 4K50/60 YCC 4:2:0 12b 450MHz Uitvoer: 1080p50/60 RGB/YCC 4:4:4 12b 222Mhz
Ingang: 4K50/60 YCC 4:2:0 16b 600MHz Uitvoer: 1080p50/60 RGB/YCC 4:4:4 16b 300Mhz
Chroma-conversie-passthru-modus Speciale PJ- en display-schaalmodi
Ingang: 4K24/25/30 RGB/YCC 4:4:4/YCC 4:2:2 8b 300MHz Uitgang: 4K24/25/30 RGB 8b 300MHz
Ingang: 4K24/25/30 RGB/YCC 4:4:4/YCC 4:2:2 8b 300MHz Uitgang: 4K24/25/30 YCC 4:4:4 8b 300MHz
Ingang: 4K24/25/30 RGB/YCC 4:4:4/YCC 4:2:2 8b 300MHz Uitgang: 4K24/25/30 YCC 4:2:2 8b 300MHz
Ingang: 4K24/25/30 RGB/YCC 4:4:4/YCC 4:2:2 8b 300MHz Uitgang: 4K24/25/30 YCC 4:2:0 8b 148MHz
Ingang: 4K24/25/30 RGB/YCC 4:4:4 10b 371MHz Uitgang: 4K24/25/30 RGB 10b 371MHz
Ingang: 4K24/25/30 RGB/YCC 4:4:4 10b 371MHz Uitgang: 4K24/25/30 YCC 4:4:4 10b 371MHz
Ingang: 4K24/25/30 RGB/YCC 4:4:4 10b 371MHz Uitgang: 4K24/25/30 YCC 4:2:0 10b 185MHz
Ingang: 4K24/25/30 RGB/YCC 4:4:4 12b 450MHz Uitgang: 4K24/25/30 RGB 12b 450MHz
Ingang: 4K24/25/30 RGB/YCC 4:4:4 12b 450MHz Uitgang: 4K24/25/30 YCC 4:4:4 12b 450MHz
Ingang: 4K24/25/30 RGB/YCC 4:4:4 12b 450MHz Uitgang: 4K24/25/30 YCC 4:2:0 12b 222MHz
Ingang: 4K24/25/30 RGB/YCC 4:4:4 16b 600MHz Uitgang: 4K24/25/30 RGB 16b 600MHz
Ingang: 4K24/25/30 RGB/YCC 4:4:4 16b 600MHz Uitgang: 4K24/25/30 YCC 4:4:4 16b 600MHz
Ingang: 4K24/25/30 RGB/YCC 4:4:4 16b 600MHz Uitgang: 4K24/25/30 YCC 4:2:0 16b 300MHz
Ingang: 4K24/25/30 YCC 4:2:0 8b 148MHz Uitgang: 4K24/25/30 RGB/YCC 4:4:4/YCC 4:2:2 8b 300MHz
Ingang: 4K24/25/30 YCC 4:2:0 10b 185MHz Uitgang: 4K24/25/30 RGB/YCC 4:4:4 10b 371MHz
Ingang: 4K24/25/30 YCC 4:2:0 12b 222MHz Uitgang: 4K24/25/30 RGB/YCC 4:4:4 12b 450MHz
Ingang: 4K50/60 RGB/YCC 4:4:4/YCC 4:2:2 8b 600MHz Uitgang: 4K50/60 RGB 8b 600MHz
Ingang: 4K50/60 RGB/YCC 4:4:4/YCC 4:2:2 8b 600MHz Uitgang: 4K50/60 YCC 4:4:4 8b 600MHz
Ingang: 4K50/60 RGB/YCC 4:4:4/YCC 4:2:2 8b 600MHz Uitgang: 4K50/60 YCC 4:2:2 8b 600MHz
Ingang: 4K50/60 RGB/YCC 4:4:4/YCC 4:2:2 8b 600MHz Uitgang: 4K50/60 YCC 4:2:0 8b 300MHz
Ingang: 4K50/60 YCC 4:2:0 8b 300MHz Uitgang: 4K50/60 RGB/YCC 4:4:4/YCC 4:2:2 8b 600MHz
Kleurdiepte-upscalemodus verwijderen Speciale AVR- en basisapparatuurschaalmodi
Ingang: 1080p24/25/30 RGB/YCC 4:4:4 16b 148MHz Uitgang: 4K24/25/30 RGB/YCC 4:2:0 8b 148MHz
Ingang: 1080p24/25/30 RGB/YCC 4:4:4 12b 111MHz Uitgang: 4K24/25/30 RGB/YCC 4:2:0 8b 148MHz
Ingang: 1080p24/25/30 RGB/YCC 4:4:4 10b 93MHz Uitgang: 4K24/25/30 RGB/YCC 4:2:0 8b 148MHz
Ingang: 1080p24/25/30 RGB/YCC 4:4:4 16b 148MHz Uitgang: 4K24/25/30 RGB/YCC 4:2:2 8b 300MHz
Ingang: 1080p24/25/30 RGB/YCC 4:4:4 12b 111MHz Uitgang: 4K24/25/30 RGB/YCC 4:2:2 8b 300MHz
Ingang: 1080p24/25/30 RGB/YCC 4:4:4 10b 93MHz Uitgang: 4K24/25/30 RGB/YCC 4:2:2 8b 300MHz
Ingang: 1080p24/25/30 RGB/YCC 4:4:4 16b 148MHz Uitgang: 4K24/25/30 RGB/YCC 4:4:4 8b 300MHz
Ingang: 1080p24/25/30 RGB/YCC 4:4:4 12b 111MHz Uitgang: 4K24/25/30 RGB/YCC 4:4:4 8b 300MHz
Ingang: 1080p24/25/30 RGB/YCC 4:4:4 10b 93MHz Uitgang: 4K24/25/30 RGB/YCC 4:4:4 8b 300MHz
Ingang: 1080p50/60 RGB/YCC 4:4:4 16b 300MHz Uitgang: 4K50/60 YCC 4:2:0 8b 300MHz
Ingang: 1080p50/60 RGB/YCC 4:4:4 12b 222MHz Uitgang: 4K50/60 YCC 4:2:0 8b 300MHz
Ingang: 1080p50/60 RGB/YCC 4:4:4 10b 185MHz Uitgang: 4K50/60 YCC 4:2:0 8b 300MHz
Ingang: 1080p50/60 RGB/YCC 4:4:4 16b 300MHz Uitgang: 4K50/60 YCC 4:2:2 8b 600MHz
Ingang: 1080p50/60 RGB/YCC 4:4:4 12b 222MHz Uitgang: 4K50/60 YCC 4:2:2 8b 600MHz
Ingang: 1080p50/60 RGB/YCC 4:4:4 10b 185MHz Uitgang: 4K50/60 YCC 4:2:2 8b 600MHz
Ingang: 1080p50/60 RGB/YCC 4:4:4 16b 300MHz Uitgang: 4K50/60 RGB/YCC 4:4:4 8b 600MHz
Ingang: 1080p50/60 RGB/YCC 4:4:4 12b 222MHz Uitgang: 4K50/60 RGB/YCC 4:4:4 8b 600MHz
Ingang: 1080p50/60 RGB/YCC 4:4:4 10b 185MHz Uitgang: 4K50/60 RGB/YCC 4:4:4 8b 600MHz
Kleurdiepte verlagen Modus Speciale AVR- en basisapparatuurschaalmodi
Ingang: 4K24/25/30 YCC RGB/4:4:4 16b 600MHz Uitgang: 1080p24/25/30 RGB/YCC 4:4:4 8b 74,25 MHz
Ingang: 4K24/25/30 YCC RGB/4:4:4 12b 450MHz Uitgang: 1080p24/25/30 RGB/YCC 4:4:4 8b 74,25 MHz
Ingang: 4K24/25/30 YCC RGB/4:4:4 10b 371MHz Uitgang: 1080p24/25/30 RGB/YCC 4:4:4 8b 74,25 MHz
Ingang: 4K24/25/30 YCC 4:2:2 16b 300MHz Uitgang: 1080p24/25/30 RGB/YCC 4:4:4 8b 74,25 MHz
Ingang: 4K24/25/30 YCC 4:2:2 12b 300MHz Uitgang: 1080p24/25/30 RGB/YCC 4:4:4 8b 74,25 MHz
Ingang: 4K24/25/30 YCC 4:2:2 10b 300MHz Uitgang: 1080p24/25/30 RGB/YCC 4:4:4 8b 74,25 MHz
Ingang: 4K50/60 YCC 4:2:0 16b 600MHz Uitgang: 1080p50/60 RGB/YCC 4:4:4 8b 148MHz
Ingang: 4K50/60 YCC 4:2:0 12b 450MHz Uitgang: 1080p50/60 RGB/YCC 4:4:4 8b 148MHz
Ingang: 4K50/60 YCC 4:2:0 10b 371MHz Uitgang: 1080p50/60 RGB/YCC 4:4:4 8b 148MHz
Drop Color Depth Passthru-modus Speciale AVR- en basisapparatuurschaalmodi
Ingang: 4K50/60 YCC 4:2:0 16b 600MHz Uitgang: 4K50/60 RGB/YCC 4:4:4 8b 600MHz
Ingang: 4K50/60 YCC 4:2:0 12b 450MHz Uitgang: 4K50/60 RGB/YCC 4:4:4 8b 600MHz
Ingang: 4K50/60 YCC 4:2:0 10b 371MHz Uitgang: 4K50/60 RGB/YCC 4:4:4 8b 600MHz
Ingang: 4K50/60 YCC 4:2:2 12b 600MHz Uitgang: 4K50/60 RGB/YCC 4:4:4 8b 600MHz
Ingang: 4K50/60 YCC 4:2:2 10b 600MHz Uitgang: 4K50/60 RGB/YCC 4:4:4 8b 600MHz
Ingang: 4K50/60 YCC 4:2:0 16b 600MHz Uitgang: 4K50/60 YCC 4:2:0 8b 300MHz
Ingang: 4K50/60 YCC 4:2:0 12b 450MHz Uitgang: 4K50/60 YCC 4:2:0 8b 300MHz
Ingang: 4K50/60 YCC 4:2:0 10b 371MHz Uitgang: 4K50/60 YCC 4:2:0 8b 300MHz
Ingang: 4K24/25/30 RGB/YCC 4:4:4 16b 600MHz Uitgang: 4K24/25/30 RGB/YCC 4:4:4 8b 300MHz
Ingang: 4K24/25/30 RGB/YCC 4:4:4 12b 450MHz Uitgang: 4K24/25/30 RGB/YCC 4:4:4 8b 300MHz
Ingang: 4K24/25/30 RGB/YCC 4:4:4 10b 371MHz Uitgang: 4K24/25/30 RGB/YCC 4:4:4 8b 300MHz
Ingang: 4K24/25/30 RGB/YCC 4:4:4 16b 600MHz Uitgang: 4K24/25/30 RGB/YCC 4:2:2 8b 300MHz
Ingang: 4K24/25/30 RGB/YCC 4:4:4 12b 450MHz Uitgang: 4K24/25/30 RGB/YCC 4:2:2 8b 300MHz
Ingang: 4K24/25/30 RGB/YCC 4:4:4 10b 371MHz Uitgang: 4K24/25/30 RGB/YCC 4:2:2 8b 300MHz
Ingang: 4K24/25/30 RGB/YCC 4:4:4 16b 600MHz Uitgang: 4K24/25/30 RGB/YCC 4:2:0 8b 148MHz
Ingang: 4K24/25/30 RGB/YCC 4:4:4 12b 450MHz Uitgang: 4K24/25/30 RGB/YCC 4:2:0 8b 148MHz
Ingang: 4K24/25/30 RGB/YCC 4:4:4 10b 371MHz Uitgang: 4K24/25/30 RGB/YCC 4:2:0 8b 148MHz
Ingang: 1080p24/25/30 RGB/YCC 4:4:4 16b 148MHz Uitgang: 1080p24/25/30 RGB/YCC 4:4:4 8b 74,25 MHz
Ingang: 1080p24/25/30 RGB/YCC 4:4:4 12b 111MHz Uitgang: 1080p24/25/30 RGB/YCC 4:4:4 8b 74,25 MHz
Ingang: 1080p24/25/30 RGB/YCC 4:4:4 10b 111MHz Uitgang: 1080p24/25/30 RGB/YCC 4:4:4 8b 74,25 MHz
Ingang: 1080p50/60 RGB/YCC 4:4:4 16b 300MHz Uitgang: 1080p50/60 RGB/YCC 4:4:4 8b 148MHz
Ingang: 1080p50/60 RGB/YCC 4:4:4 12b 225MHz Uitgang: 1080p50/60 RGB/YCC 4:4:4 8b 148MHz
Ingang: 1080p50/60 RGB/YCC 4:4:4 10b 185MHz Uitgang: 1080p50/60 RGB/YCC 4:4:4 8b 148MHz
Bypass-modus Geen HDCP-conversie mogelijk in Bypass
Ingang: 480i en 1080i 74,25 MHz Uitgang: 480i en 1080i 74,25 MHz
Input: 3D-signalen Uitvoer: 3D-signalen
Ingang: PC-signalen Uitgang: PC-signalen

In de Bypass-modus blijft het signaal onaangetast.

Bekende beperkingen: 4:2:2 bij de uitvoer wanneer downscaling niet wordt ondersteund. Andere modi, zoals 4:4:4/4:2:2/4:2:0 deepcolor thru en 4:2:2 upscale of 4:2:2 8b/10b/12b, worden uiteraard op alle mogelijke manieren ondersteund (de bovenstaande lijst geeft momenteel niet alle beschikbare 4:2:2 deepcolor-modi weer).
4K Linker kan de framesnelheid niet wijzigen of converteren naar een andere resolutie dan FHD en/of UHD/DCI (zoals 720p, 1440p, etc.), maar kan ze wel allemaal doorlaten en 1080i, 3D-signalen en PC-signalen omzeilen).

Alle details bekijken
