's Werelds kleinste HDMI naar VGA converter met geïntegreerde audio-uitgang en Gamma-X-functies. Een perfecte aanvulling op een budgetprojector of kleine RGB-monitor/scherm.

HDfury Nano GX is VOLLEDIG compatibel met alle recente bronnen, zoals de PS4, Xbox One, Roku, Tivo, Apple-apparaten, PS3, X360 Elite, HD-dvd-spelers, Blu-ray-spelers, HDMI-videokaarten en de nieuwste settopboxen (STB's) en dvd-spelers met HDMI-uitgangen. Voor sommige bronnen is mogelijk een voeding vereist.

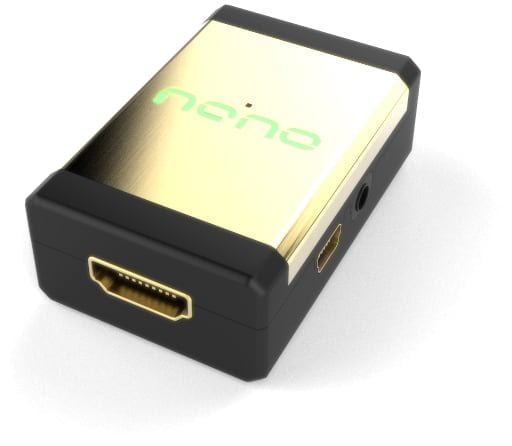

Hdfury Nano GX

Belangrijkste kenmerken van HDfury Nano GX

• 's Werelds kleinste HDMI naar VGA-converter met geïntegreerde audio-uitgang en Gamma-X-functies.
• Zeer laag stroomverbruik: 5 V van DVI/HDMI of externe voeding.
• De gloednieuwe HDfury I Nano GX kan alle videoformaten aan, van SD (480p) tot Full HD (1080p60).
• Met een slimme resetknop hoeft u nooit meer de HDMI-kabel los te koppelen en opnieuw aan te sluiten. Druk gewoon op de resetknop en HPD Events wordt opnieuw geïnitialiseerd.
• Een perfecte aanvulling op een budgetprojector of kleine RGB-monitor/display.
• Net als alle recente HDfury-hardware wordt het geleverd met via USB te upgraden firmware.

Specificaties:

• HDMI vrouwelijke poortingang (100% digitaal).
• U kunt een HDMI -> DVI-D-kabel gebruiken om verbinding te maken met een DVI-D(HDCP)-bron.
• RGB 4:4:4 (8 bits) digitale ingang (elke HDMI-bron MOET RGB 4:4:4 compatibel zijn).
• Mini Jack-uitgang voor analoog stereogeluid.
• Gamma-X-functie geïntegreerd (lees hieronder).
• Compatibel met niet-HDCP- of HDCP-bronnen.
• Compatibel met elk RGB-scherm
• Eenvoudig te installeren binnen een minuut. (Plug&Play)
• 10 bits 175MHz drievoudige video-DAC – Inter-DAC: 2%
• RGB-H/V vrouwelijke poort D-SUB 15 Uitgangsvideo analoge signalen (0,7 Vpp over 75 ohm impedantie)
• Ultrakorte analoge verbindingen (<1 cm) op de Nano GX RGB 1080p voor optimale kwaliteit.
• DVI-videobandbreedte in VGA/RVB-uitgangen: 25-165 MHz
• DVI-gegevenssnelheid – Bandbreedte 1,65 Gbps (enkele link)
• Maximale resoluties: 1920×1080 of UWXGA (1920×1200) bij 60 Hz met aangepaste veranda-instellingen of SXGA (1280×1024) bij 85 Hz Computercompatibel (pc, Mac)
• HDTV-ready (compatibel met 480p/576p/720p/1080i/1080p48/50/60)
• DVI1.0-compatibel / HDMI-compatibel en HDCP-ready
• Compatibel met HD-DVD- en Blue Ray Disc-spelers
• Compatibel met PS3, PS4, X360 Elite en Xbox One
• SAT- en KABEL-setbox voor HDTV-kanalen compatibel
• HDCP-compatibel met geladen ingebedde sleutels.
• Energiebeheer: compatibel met DVI en VESA DPMS.
• Zeer laag stroomverbruik in stand-by
• Maximaal vermogen: 0,4 A bij 5 V (bij een pixelklok van 165 MHz)
• DC/DC-converter (5 V) aan boord met extra lage EMI-signatuur
• Voeding +5V van DVI/HDMI of externe voeding
• Groene LED geeft aan dat de digitale verbinding actief is.
• Veilige kostenoplossing – Eén IC-oplossing + externe eeprom
• Klein formaat: 57x35x19mm zwarte kast
• Kortste RGB analoge videoverbinding mogelijk
• Professioneel in de fabriek vervaardigd (massaproductie) met behulp van pick/place en reflow/golfsoldeerapparatuur.
• Vergulde connectoren, rails en materiaal
• HDfury heeft een +5v-ingang
• EDID-detectiefunctie: EDID eprom kan door uw computer opnieuw worden geprogrammeerd via de grafische kaart! (Deze functie is alleen beschikbaar voor professionals)
• Garantie: Eén jaar garantie

Verbeter de compatibiliteit (levensduur) en waarde van uw scherm (nu compatibel met nieuwe apparatuur). De maximale uitvoerlimiet van HDfury ligt boven de 1080p-resolutie, waardoor dit apparaat absoluut probleemloos jarenlang continu 1080p-videodata kan verwerken! De HDfury HDMI/DVI-D naar VGA-signaalconverter levert heldere video met de hoogste resolutie tot 1920x1080p. Deze in-line adapter is eenvoudig te installeren, aan te sluiten op elk VGA-scherm en een HDMI/DVI-kabel naar uw bron te leiden. De DDA levert video met een native resolutie met een interne bandbreedte van 1,65 Gbps, ideaal voor zowel pc- als audiovisuele bronnen.
Thuisbioscoopverslaafden:

• HDfury is ook compatibel met de 3 Tubes-projectoren van Barco, zoals de BD701, BG701, Ciné 7, BG800(s), BG801, BD808(s), BG808(s), BG1208(s)(/2), BG1209(s)(/2), Cine 8 (Onyx), Zenith Pro 1200, Cine 9 en Cinemax. Hij kan worden aangesloten op poort 3 (met een VGA-kabel -> SUBD9P) of poort 5 (met een VGA-kabel -> 5xBNC).
• HDfury is compatibel met de 3-buizenprojectoren van NEC (alle modellen) met een VGA-vrouwtje -> 5xBNC-kabel
• HDfury is compatibel met de "Matrix" Projector (niet HDCP) zoals LCD, DLP, SXRD, D-ILA via VGA 15-pins

De Gamma-X-functie omvatte:

• Uitgang: RGBHV HD-15 D-Sub (VGA) vrouwelijke connector (directe verbinding met tv, PJ, monitor).
• Plug-and-play, geen extra stappen vereist.
• Instelbare Gamma Boost voor het herstellen van verloren schaduwdetails.
• Draaipotentiometer voor eenvoudige aanpassing van Gamma Boost.
• Ondersteunt alle standaard HD- en SD-formaten: 1080p/1080i/720p/etc. in NTSC/PAL/SECAM.
• Ondersteunt alle pc-resoluties, inclusief extreem hoge resoluties zoals 1600×1200/100Hz, 1920×1440/60Hz en 2K-signalen.
• 450 MHz grote signaalbandbreedte (-3 dB) voor vrijwel verliesloze videoverwerking
• Volledig dynamisch bereik voor maximale beelddetails bij alle resoluties
• Nauwkeurige zwartwaarden – geen zwartverbrijzeling, ontbrekende details of uitgebleekte witten

Eenvoudige 1-2-3 Nano GX-installatie

1. Sluit de Nano GX-uitgang aan op de ingang van uw beeldscherm/apparaat.
2. Sluit indien nodig de USB-kabel aan voor stroomvoorziening.
3. Sluit de HDMI-ingang aan.

Aan de slag

Is HDfury compatibel met mijn beeldscherm? (Hoe weet ik zeker dat mijn beeldscherm compatibel is)

Als u niet zeker weet of HDfury compatibel is met uw pc-monitor, CRT-projector of plasma-/lcd-hdtv, raden wij u aan de volgende test uit te voeren:

• 720p-TEST
  Stel de grafische kaart van een pc-computer in op een resolutie van 1280×720 via de VGA-uitgang om te zien of de beelden correct worden weergegeven op uw scherm via de VGA-ingang (SUB-D HD15/5xBNC/DB9).
  Als u de uitvoer kunt zien, betekent dit dat u 720p van elke HDMI- of DVI(HDCP)-bron op uw scherm kunt weergeven met HDfury.
• 1080p-TEST
  Stel de grafische kaart van een pc-computer in op een resolutie van 1920×1080 via de VGA-uitgang om te zien of de beelden correct worden weergegeven op uw scherm via de VGA-ingang (SUB-D HD15/5xBNC/DB9).
  Als u de uitvoer kunt zien, betekent dit dat u 1080p van elke HDMI- of DVI(HDCP)-bron op uw scherm kunt weergeven met HDfury.

Er wordt gezegd dat hoewel sommige PC-monitoren hogere resoluties kunnen weergeven, zoals 1920×1200, dit niet automatisch betekent dat het scherm een ​​resolutie van 1920×1080 ondersteunt.
Zo worden zowel de Dell 2405FPW als de Sony P234B weergegeven met een native resolutie van 1920×1200. Helaas ondersteunt de Dell-versie een resolutie van 1920×1080 niet correct, terwijl de Sony-versie deze wel perfect weergeeft.
Als u de bovenstaande test nogmaals uitvoert, kunt u erachter komen of HDMI 720p of 1080p op uw scherm kan worden weergegeven met HDfury.
Wij denken dat de EDID van elke 1920×1200-monitor bijgewerkt kan worden om een ​​resolutie van 1920×1080 te ondersteunen. Daarover later meer.

Plasma- en LCD-HDTV's worden vaak vermeld als 'Ondersteunt 720p/1080i' of 'Compatibel met 720p/1080i'.
Dit betekent niet dat deze displays TECHNISCH IN STAAT zijn om een ​​resolutie van 1280×720 of 1920×1080 aan te kunnen!
De meeste hebben in feite een maximale resolutie van 1024×768
In principe ontvangen deze beeldschermen een signaal met een hogere resolutie via hun componenten of VGA-ingang en verlagen dit naar 1024×768 (de beste ondersteunde resolutie)
De goed ontworpen (vaak duurdere) displays kunnen 1280×720 of 1920×1080 DOWNSCALE-KANALEN via zowel VGA- als componentingang. (Bijvoorbeeld: Panasonic TH-42PH9WK)
Er is echter gemeld dat sommige apparaten geen signalen DOWNSCALEEN die via de VGA-ingang worden verzonden, maar alleen via component!
Daarom is het het beste om de bovenstaande test uit te voeren om er zeker van te zijn dat HDfury met uw beeldscherm werkt!

Is HDfury compatibel met mijn bron?

HDfury is VOLLEDIG compatibel met alle recente bronnen, zoals de PS4, Xbox One, Roku, Tivo, Apple-apparaten, PS3, X360 Elite, HD-dvd-spelers, Blu-ray-spelers, HDMI-videokaarten en de nieuwste settopboxen (STB's) en dvd-spelers met HDMI-uitgangen. Voor sommige bronnen is mogelijk een voeding vereist.

Sommige oudere STB- en dvd-spelers met HDMI-uitgang kunnen potentiële problemen ondervinden vanwege de volgende kwesties:

• HDCP-handshakeprobleem (HDCP is niet correct geïmplementeerd door de bronfabrikant)
  Sommige oudere STB- en DVD-spelers zijn uitgebracht voordat de HDCP-specificaties definitief waren vastgesteld en kunnen daarom last hebben van de HDCP-handshakebug.
  De industrie kondigde aanvankelijk slechts één HDCP-handshake aan bij het opstarten, maar op de daadwerkelijk geproduceerde apparaten en chipsets moet deze HDCP-handshake voortdurend elke 2 seconden worden vernieuwd.
  HDMI.org zelf legt dit probleem uitgebreid uit op: http://www.hdmi.org/training/player01.html (Klik op Veelvoorkomende installatieproblemen en de twee links hierboven)
  Zoals HDMI.org uitlegt, zullen deze bronapparaten nooit een signaal kunnen weergeven, zelfs niet op de nieuwste HDMI-schermen. Deze bronapparaten vereisen een firmware-upgrade.

Digitale en analoge verbinding tussen HDMI-bron >[DIGITAAL]> HDFury >[ANALOOG]> Weergave

U dient ALTIJD de meegeleverde breakout-verlengkabel te gebruiken die bij uw HDfury is geleverd. Er kan geen garantie op de kwaliteit worden gegeven bij gebruik van een andere breakout-kabel, vooral niet als de kabels langer zijn.

Mijn scherm ondersteunt technisch gezien 1280×720 (en/of 1920×1080) via de VGA-ingang (RGBHW of 5xBNC/Sub-D HD15/DB9) en ik gebruik een recente HDMI-bron. Helaas heb ik geen beeld op het scherm.

Nadat u HDfury op uw beeldscherm hebt aangesloten en een HDMI-kabel naar uw bron hebt gelegd, moet u als eerste de status van de groene led controleren: Brandt de groene led?

De led geeft aan dat HDfury voldoende stroom ontvangt van de DVI/HDMI-bron en zorgt ervoor dat het apparaat nu werkt en een RGB-signaal uitzendt.
Als de LED UIT is, werkt de HDfury niet en wordt er geen RGB-signaal naar uw beeldscherm verzonden.
Redenen kunnen zijn:

• Uw HDMI-bron is niet ingesteld om via HDMI uit te voeren > (bijv. op PS3 moet u HDMI activeren via de weergave-instellingen)
• De DVI- of HDMI-kabel maakt gebruik van dunne koperdraden en is langer dan 5 meter
• De DVI- of HDMI-bron kan de maximale stroom van 0,5 A niet leveren via HDMI- of DVI-pin #14.

OPLOSSING: Wij adviseren u onze USB naar Mini USB +5v-kabel of een andere +5v-voeding te gebruiken die voldoet aan de volgende vereisten:

– Levert GEREGULEERDE (+/- 5%) 5VDC-voeding met maximaal 0,5A DC-stroom.

Enkele opmerkingen over de eerste keer dat u de HDfury aansluit!

Wanneer u de HDfury voor de eerste keer aansluit, ziet u mogelijk dat het scherm naar links is verschoven. Dit is normaal.
Pas eenvoudig de instellingen van uw beeldscherm aan om het beeld terug te verschuiven. Dit hoeft u slechts één keer te doen.
Bij sommige Europese CRT-schermen kunt u niet ver genoeg naar achteren schuiven vanwege de HD-'porch'-verschillen tussen de VS en Europa.
Als dit bij u het geval is, schakel dan uw bron over naar 60 Hz om het probleem op te lossen. U kunt een nieuw geheugen instellen zonder dat dit uw oorspronkelijke instellingen verstoort.
Omdat de HDfury zijn eigen EDID heeft, kunt u altijd de H-positie aanpassen.
U kunt HDfury bijvoorbeeld aansluiten op het VGA-scherm van uw PC. U zult dan zien dat het beeld bij de eerste keer naar links verschoven wordt.
Je kunt deze instelling vervolgens op je pc-scherm aanpassen en het zal perfect zijn. Als je je computer weer aansluit op het VGA-scherm van je pc, wordt het beeld weer gecentreerd zoals voorheen!
Uw scherm/display beschikt over geheugenfuncties om uw instellingen, afhankelijk van de bron, op te slaan. Er zijn geen andere instellingen om aan te passen.
