De HDfury PCI-MX 44UHD is 's werelds eerste HDMI-matrixswitch voor HTPC's en streamingcomputers. Hiermee kunt u 4 HD-bronnen naar 4 HD-schermen routeren. De 4×4 HDMI-matrix maakt het mogelijk om 32 HD-bronnen op 4 HDTV's te bekijken.

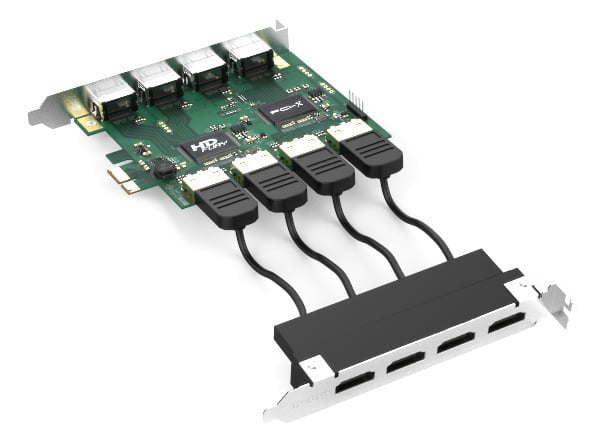

Hdfury PCI MATRIX 44UHD

De 4x4 HDMI Matrix-switch maakt gebruik van de nieuwste switchingtechnologie voor direct schakelen. In tegenstelling tot de meeste andere switching-apparaten op de markt, kan de HDfury PCI-MX direct schakelen zonder dat er flash optreedt op andere schermen (deze functie kan worden aangepast afhankelijk van de mate waarin het aangesloten scherm veranderingen in de pixelklok kan verwerken).

De HDfury PCI-MX 44UHD ondersteunt SD, HD, Full HD en UHD (tot 4K30). Het apparaat wordt aangestuurd door één PCI-X-slot dat beschikbaar is op elk CPU-moederbord.
Bovendien beschikt de PCI-MX over geavanceerd EDID-beheer via een Windows EDID-applicatie en een USB-servicepoort voor matrixbesturing.
REMIX/CUSTOM en FIXED EDID-modus zijn beschikbaar

Met deze matrixswitcher hoeft u geen apparatuur van kamer naar kamer te verplaatsen en hoeft u ook geen dubbele apparatuur te kopen voor de andere kamers in uw huis.
Deze matrix beschikt over 4 HDMI-ingangen, waarop u de PS4, X1, kabelbox, blu-rayspeler en/of de HDMI-uitgang van uw Android-/Apple-smartphone kunt aansluiten.

De matrix ondersteunt 4K30 UHD, 3D-video, 36-bit Deep Color, xvColor™ en high-definition multichannel audio, waaronder Dolby TrueHD™ en DTS-HD Master Audio™.

Belangrijkste kenmerken van de HDfury PCI Matrix 44UHD

• Ondersteuning voor SD/HD/Full HD en UHD.
• Tot 4K30 4:4:4 of 4K60 4:2:0.
• 4 HDMI-ingangen, 4 HDMI-uitgangen.
• Direct snel schakelen zonder knipperen (kan worden aangepast via de mogelijkheden van het aangesloten scherm)
• 32 kijkcombinaties.
• EDID-beheer, USB-servicepoort voor aanpassingsbehoeften.
• De modi REMIX/CUSTOM en FIXED EDID zijn beschikbaar.
• Zoals altijd kunnen de nieuwste functies via USB worden ontgrendeld.

Specificaties:

• 4-IN 4-OUT HDMI-repeater met equalizer
• Ondersteunt 4 HDMI-ingangspoorten (poort 0/1/2/3) met on-chip EDID RAM voor elke poort.
• Ondersteunt HDMI/MHL dual mode in de RX0-poort.
• 4 HDCP RX-cijfers op de chip die Instant Port Switching (IPS) ondersteunen.
• Ondersteunt 4 HDMI-uitgangspoorten met on-chip HDCP TX-codering voor elke poort.
• Ondersteunt 32 matrixschakelingscombinaties.
• Ondersteunt een breed frequentiebereik: 25 MHz - 340 MHz TMDS-klok
• Ondersteunt 12-bits Deep Full HD, Full 3D en 4K2K-video.
• Ondersteunt standaardaudio, DSD-audio en HD (HBR)-audio
• On-chip HDMI-ontvanger en -zenderkern die voldoen aan de HDMI 1.4-specificatie
• On-chip HDCP RX/TX Engines ondersteunen Repeater en zijn compatibel met de HDCP 1.4-specificatie
• HDMI-CEC-doorvoer
• Ondersteunt standaardaudio, DSD-audio en HD (HBR)-audio
• Bronsignaaldetectie in de energiebesparende modus
• On-chip Power Regulator die gereguleerde 3,0V en 1,6V stroom levert
• Lage stand-bystroom in de uitschakelmodus
• Verguld voor soepele, corrosievrije verbindingen

Eenvoudige 1-2-3 PCI-MX-installatie

1. Schakel de computer uit en open de behuizing. Installeer PCI-MX en sluit de interne USB-kabel aan.

2. Zet de computer aan en zorg ervoor dat de silabs-driver is geïnstalleerd (zie downloadsectie).

3. Voer het Matrix-opdrachtregelprogramma uit om de eenheid naar wens te configureren.

{{media%20url="hdfury-pcimatrix-cmdline.png"}} ' alt="Eenvoudige 1-2-3 PCI-MX-installatie" width="546" height="212">

Heeft u vragen? Wij hebben de antwoorden!

Hoe kan ik de PCI-MX besturen/configureren?

Zodra de kaart is geïnstalleerd en u de Silabs-drivers hebt geïnstalleerd, hoeft u alleen nog maar de besturingssoftware uit te voeren via de opdrachtregelprompt.
U kunt een opdrachtregelprompt in Windows openen door op de START-knop te klikken en vervolgens 'CMD' in het zoekveld in te voeren.
Om een ​​overzicht te krijgen van de mogelijke beschikbare opdrachten, hoeft u alleen maar de softwarenaam te typen (u kunt deze indien nodig een andere naam geven).

{{media%20url="hdfury-pcimatrix-cmdline.png"}} ' alt="" width="546" height="212">

Gebruik: PCIXMatrix

Voorbeelden van poortswitches:
Selecteer poorten: 1×1, 1×2, 2×1, 2×2, 2×3, 2×4, 3×3, 3×4, 4×3, 4×4

PCIXMatrix.exe 2×1 (Ingang 2 gerouteerd naar uitgang 1)
PCIXMatrix.exe 2×3 (Ingang 2 gerouteerd naar uitgang 3)

Andere opdrachten:
Hot Plug: PCIXMatrix.exe HPDx1 (Hot Plug-gebeurtenissen uitvoeren op ingang 1)
EDID Sel: PCIXMatrix.exe AutomixEDID of FixedEDID of CustomEDID
Geavanceerde audio: PCIXMatrix.exe ADVAUDIO_ON of ADVAUDIO_OFF
HDMI resetten: PCIXMatrix.exe RESTART_SOURCE of RESTART_SINK

Welke routeringsopties zijn beschikbaar?

{{media%20url="block_pci_100.png"}} ' alt="" breedte="656" hoogte="577">

Geval 1:
Input 1 kan tegelijkertijd naar Output 1 + 2 gaan
Input 2 kan tegelijkertijd naar Output 1 + 2 gaan
Input 2 kan tegelijkertijd naar Output 3 + 4 gaan
Input 3 kan tegelijkertijd naar Output 3 + 4 gaan
Input 4 kan tegelijkertijd naar Output 3 + 4 gaan

Geval 2:
Input 1 gaat naar Output 1
Input 2 gaat naar Output 2
Input 3 gaat naar Output 3
Input 4 gaat naar Output 4
