HDfury Vertex 2 — 4x2 HDMI-matrix, splitter, switcher, scaler & audio-extractor

Elk HDMI-probleem, opgelost door één apparaat

Een moderne signaalketen loopt op een stuk of tien kleine manieren vast. Een projector die HDCP 2.2 weigert. Een AV-receiver die schitterend klinkt maar 4K dichtknijpt. Een tv waarvan de eigen apps Atmos meedragen die je versterker nooit te horen krijgt. Een speler die geen Dolby Vision uitstuurt omdat het scherm er nog nooit van gehoord heeft. En bijna altijd luidt de geboden oplossing: vervang het duurste apparaat in het rack.

De HDfury Vertex 2 is het alternatief. Hij is een HDMI-matrix, een HDMI-splitter, een HDMI-switcher, een videoscaler en een audio-extractor in één 4×2-apparaat — met daarnaast een HDCP-converter, een EDID-manager en een live editor voor HDR-metadata. Hij staat midden in je keten en laat elk apparaat aan beide kanten geloven dat het precies kreeg waar het om vroeg.

In het kort

• 4 in, 2 uit — plus een derde, aparte HDMI-audio-uitgang.
• 18Gbps, 600MHz op elke poort — 4K60 4:4:4 8-bit, 4K60 4:2:2 12-bit, 4K120 4:2:0, 8K30 4:2:0.
• Vijf rollen tegelijk — matrix, splitter, switcher, videoscaler, audio-extractor.
• HDR10, HDR10+, HLG, Dolby Vision en LLDV — op elke ingang en op beide video-uitgangen.
• HDCP Doctor — 15 engines, HDCP 2.2 naar 1.4 en terug, op alle kanalen tegelijk.
• 100 EDID-tabellen — per ingang, vijf modi en 13 afdwingbare vlaggen.
• eARC- en ARC-extractie — tot en met Atmos HBR over TrueHD, naar elke AV-receiver.
• Minder dan 1ms extra vertraging — en een 3,12″ OLED die precies toont wat er over de kabel gaat.
• Overal vandaan te bedienen — browser, mobiele app, IR, RS232, IP/Telnet, CEC.

Vijf apparaten in één behuizing

Vier 18Gbps-ingangen, twee 18Gbps-video-uitgangen en een derde, aparte HDMI-audio-uitgang. Alle rollen hieronder zijn tegelijk actief — je zet het apparaat niet in één stand en levert daarvoor iets anders in.

• HDMI-matrix. Twee verschillende bronnen tegelijk naar de twee uitgangen, allebei op de volle 18Gbps. De projector krijgt de discspeler terwijl de tv de console krijgt, onafhankelijk van elkaar geschakeld via de knoppen, de afstandsbediening, RS232, IP of de browser.
• HDMI-splitter. Eén bron tegelijk naar beide video-uitgangen, plus de audio-uitgang — en omdat elke uitgang zijn eigen scaling-, chroma- en HDCP-regels houdt, kunnen een 4K-projector en een tweede 1080p-scherm vanaf dezelfde speler worden gevoed zonder dat een van beide protesteert.
• HDMI-switcher. Vier bronnen, per uitgang te kiezen. Handmatig met de knoppen op de zijkant, via IR, RS232, IP of de webserver, of automatisch schakelen op pixelklokactiviteit — en juist dat laat hem samenwerken met een Apple TV 4K, Xbox of Shield: apparaten die in stand-by +5V aan houden en daarmee gewone automatische schakeling om zeep helpen. In de modus ingangsprioriteit springt hij naar een nieuwe bron zodra die ontwaakt.
• Videoscaler. TX0 schaalt op naar 4K, TX1 schaalt terug naar 1080p, elk met eigen regels: resolutie, chroma-subsampling, kleurruimte en kleurdiepte in 8, 10, 12 of 16 bit. De automatische modus volgt wat het aangesloten scherm werkelijk aankan; in de aangepaste modus zet je het met de hand vast.
• Audio-extractor. Haal het HDMI-geluid van elke ingang los naar optisch S/PDIF en analoog L/R, en trek eARC of ARC weer uit de tv — tot en met Atmos HBR over TrueHD — om via de aparte HDMI-audio-uitgang elke AV-receiver te voeden. Formaten gaan onbewerkt door, dus stel de EDID zo in dat die de audio adverteert die je er werkelijk uit wilt halen.

Volle 600MHz bandbreedte op elke poort — 4K60 4:4:4 8-bit, 4K60 4:2:2 12-bit, 4K120 4:2:0 of 8K30 4:2:0 — met minder dan een milliseconde extra vertraging. De Vertex² staat altijd in matrix- en scalermodus, dus er gaat nooit per ongeluk iets onbewerkt doorheen: wat je scherm, projector of receiver werkelijk aankan, dat is wat er binnenkomt.

Waar eigenaren hem echt voor gebruiken

Dit zijn de echte klussen die een Vertex² dagelijks klaart, verzameld bij HDfury-eigenaren, op AV-forums en bij kalibreerders en installateurs.

• Dolby Vision op een projector of tv die alleen HDR10 kent. Verreweg de populairste reden om er een te kopen. De Vertex² presenteert een Dolby Vision-EDID aan je Apple TV 4K, Shield, Xbox, Oppo, Panasonic of Sony-speler, zodat de bron Low-Latency Dolby Vision uitstuurt met tone-mapping per scène, en geeft je projector een signaal dat hij zonder morren accepteert. Bezitters van JVC-, Sony- en Epson-projectors omschrijven het resultaat standaard als een grote stap vooruit ten opzichte van statisch HDR10 — dynamische tone-mapping die zich meet met videoprocessors die een veelvoud kosten.
• Een einde aan zwarte HDCP-schermen. Vijftien HDCP 1.4- en 2.2-engines converteren 2.2 naar 1.4 en 1.4 naar 2.2, in beide richtingen, op elk kanaal tegelijk. Een 4K-streamingbox, console of UHD Blu-ray-speler werkt gewoon met oudere projectors, matrices en receivers, in plaats van je een zwart vlak te tonen.
• Je oudere AV-receiver houden en toch volledige Atmos krijgen. Splits het signaal: 18Gbps 4K HDR gaat rechtstreeks naar het scherm, terwijl een aparte, zelf opgewekte 720p/1080p-stream elk audioformaat — Atmos, DTS:X, TrueHD — naar een receiver brengt die geen 4K aankan. Geen nieuwe AVR nodig.
• eARC en ARC van de apps van je tv naar elke receiver. Kijk je Netflix of Disney+ in de eigen apps van de tv? De Vertex² haalt er eARC uit, tot en met Atmos HBR over TrueHD, of ARC-audio, en voert die naar elke HDMI- of optische ingang van je versterker of soundbar — zelfs naar receivers die helemaal geen ARC ondersteunen.
• Betere HDR op elk scherm, met je eigen metadata. Bewerk of vervang MaxCLL, MaxFALL en de waarden van het masteringscherm in realtime, verhoog of verlaag HDR-niveaus, vertaal HLG naar HDR10, of verwijder de HDR-vlaggen volledig om een schoon SDR-beeld af te dwingen dat de speler al heeft getone-mapt.
• Projector en tv in dezelfde ruimte. Een film op de projector terwijl iemand anders gamet op de OLED: twee verschillende 18Gbps-signalen tegelijk uit een 4×2-matrix, of één bron gespiegeld naar beide schermen, met voor elk scherm een eigen scaling.
• JVC-, Sony- en Epson-projectors automatiseren. De Vertex² stuurt RS232- of IP-macro's naar je projector op basis van het signaal dat binnenkomt — de juiste beeldmodus, het juiste lensgeheugen of de juiste gamma voor SDR-, HDR10-, HLG-, 3D- of 24p-materiaal, automatisch, elke keer.
• Automatisch schakelen tussen bronnen die nooit slapen. Apple TV 4K, Xbox en Shield houden in stand-by +5V aan, waardoor gewone switches ze niet automatisch kunnen kiezen. De Vertex² schakelt in plaats daarvan op werkelijke pixelklokactiviteit — en beheert +5V op de uitgang, zodat een Android-tv zichzelf niet meer om drie uur 's nachts wakker maakt.
• Bij elke bron de juiste EDID afdwingen. Zet een bron vast op 4K60 4:4:4, 4:2:2 12-bit, BT.2020, stereo of 5.1, met of zonder HDR en DV — per ingang, uit 100 tabellen met 13 afdwingbare vlaggen. Handshake-gevechten tussen kieskeurige bronnen, matrices en lange kabeltrajecten houden gewoon op.
• 4K HDR door 1080p-apparatuur voeren. Schaal een 4K-signaal terug voor een oudere receiver, een Full HD-projector in een tweede zone, een capturekaart, een video-over-IP-extender of een syncbox voor sfeerverlichting, terwijl het hoofdscherm nog steeds de volle 18Gbps krijgt.
• 1080p-bronnen opschalen naar 4K. Geef een oudere Blu-ray-speler, settopbox of console een schone 4K-uitvoer met chroma- en kleurdiepteconversie, zodat een projector of matrix die alleen 4K accepteert hem zonder morren aanneemt.
• Precies zien wat er over de kabel gaat. Resolutie, chroma, bitdiepte, colorimetrie, HDCP-versie, EOTF, MaxCLL/MaxFALL en de werkelijke beeldfrequentie tot op drie decimalen — op de OLED, als overlay op het beeld, of in de browser. Hét referentiegereedschap voor kalibreerders en voor iedereen die op HDMI-bugjacht is.
• Gamen met de laagste latency, in het juiste formaat. Minder dan 1ms extra. Dwing RGB of 4:4:4 af, houd HDR10 aan of haal het weg voor een betere SDR-gamemodus, en stuur de console naar de tv terwijl de discspeler de projector houdt.
• Eigen tekst op het scherm en logo's maskeren. Zet je eigen boodschap op het scherm, of maskeer een ingebrand zenderlogo om een OLED-paneel of een projectorlamp te sparen. Een favoriet in de retail, in showrooms en in demoruimtes.
• Lange HDMI-trajecten redden. Signaalegalisatie, hot-plugbeheer en een ingebouwde booster — 1080p tot 15 m in en uit, UHD tot 10 m — verhelpen de uitvallers waar plafondprojectors berucht om zijn.

Dolby Vision op een projector die nog nooit van Dolby Vision heeft gehoord

LLDV — Low-Latency Dolby Vision — verplaatst de tone-mapping naar het bronapparaat. De Vertex² vertelt je speler dat er een Dolby Vision-scherm is aangesloten, de speler doet het werk per scène zelf, en de Vertex² levert het resultaat bij je projector af als een signaal dat hij al begrijpt. Je krijgt dynamische tone-mapping, scène voor scène, op hardware die nooit een Dolby Vision-logo zal dragen.

De maximale en minimale luminantiewaarden staan in de EDID en in het DV-datablok, zodat het beeld precies op jouw doek en lamp kan worden afgestemd. Wij publiceren een volledige, stapsgewijze LLDV-gids met beproefde instellingen, plus een tabel met projectors en tv's die eigenaren hebben bevestigd: Installatiegids voor Dolby Vision / LLDV met projector- en tv-lijst.

De HDCP Doctor

Vijftien HDCP 1.4- en 2.2-engines voor encryptie en decryptie converteren in alle richtingen, op alle kanalen tegelijk, inclusief gecombineerde dubbele HDCP 1.4- en 2.2-werking met CST1-ondersteuning. Elke bron kan met elk scherm aan de praat worden gebracht. In de praktijk is dit wat een rack vol onverenigbare generaties verandert in één keten die gewoon speelt.

De audio-extractor: een wereldprimeur in eARC

De Vertex² was het eerste apparaat in zijn soort dat eARC-audio weer uit een televisie kon halen. Sluit een eARC-tv aan op de TX0-uitgang en tot en met Dolby Atmos HBR over TrueHD wordt uit de eigen apps van de tv gehaald en via de aparte HDMI-audio-uitgang doorgestuurd naar elke ingang van elke AV-receiver. Ook ARC-tv's worden ondersteund, tot en met Atmos over DD+, tegelijk te routeren naar de HDMI-audio-uitgang en de optische uitgang.

Als gewone audio-de-embedder doet hij hetzelfde voor elke ingang: het HDMI-geluid gaat naar optisch S/PDIF en analoog L/R, terwijl het beeld gewoon doorloopt naar het scherm. Elk formaat gaat erdoor — PCM tot 192kHz, DSD, DST, DTS, DTS-HD, DTS-MA, DTS:X, Dolby TrueHD, DD+, HBR en Atmos — met de analoge en de optische uitgang tegelijk actief.

Eén eerlijke kanttekening, omdat die mensen een avond scheelt: de Vertex² zet audio niet om. Wat erin komt, komt er ook uit. Heb je stereo nodig op de analoge uitgang, presenteer dan een EDID waardoor de bron van meet af aan stereo stuurt — en daar is de EDID-manager nu precies voor.

Bedien hem vanaf alles, zie alles

Geen drivers en geen software om te installeren. Typ het adres van de Vertex² in een willekeurige browser — Mac, Windows, Linux, iOS of Android — en het hele apparaat ligt voor je open: elke instelling, firmware-updates, de configuratie exporteren, EDID's uploaden en macro's. Naast de webserver zijn er IR, IP en Telnet, RS232, CEC, de vier knoppen op het apparaat zelf, en de HDfury-app voor iOS en Android. Kant-en-klare Pronto-codes zitten in iRule en Logitech Harmony, en installateurs bedienen hem vanuit Control4- en Crestron-achtige systemen.

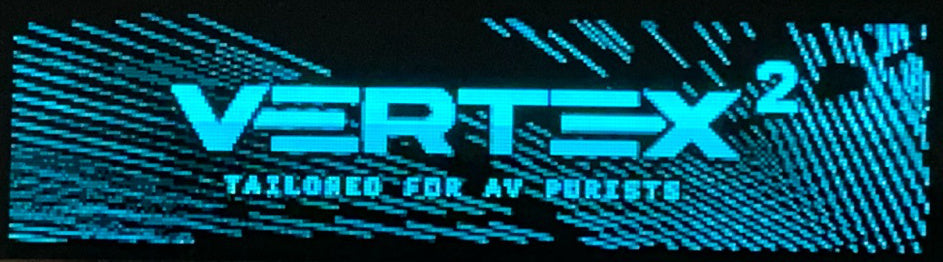

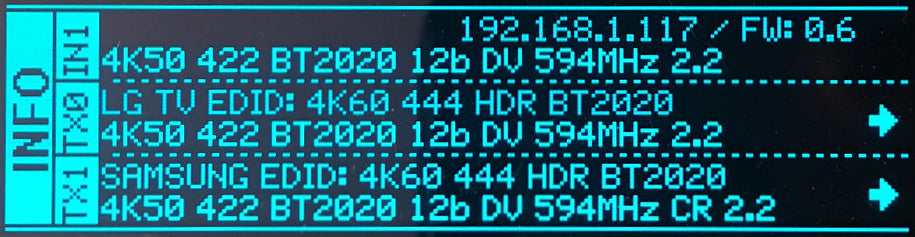

De 3,12″ blauwe OLED toont de actieve ingang, het IP-adres, de firmwareversie, de EDID-naam van het aangesloten scherm en precies welk signaal elke uitgang verlaat, met pijlen die opgeschaald, teruggeschaald of doorgegeven aangeven.

Aansluitingen

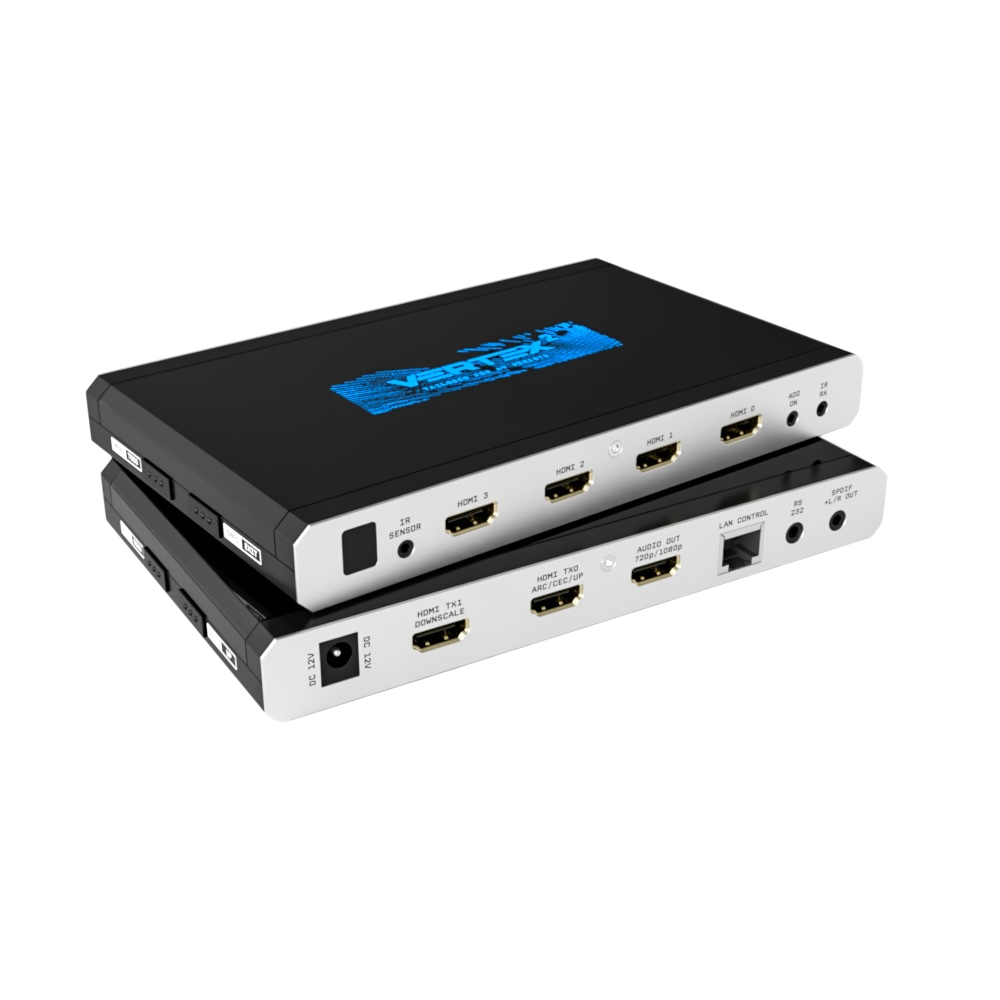

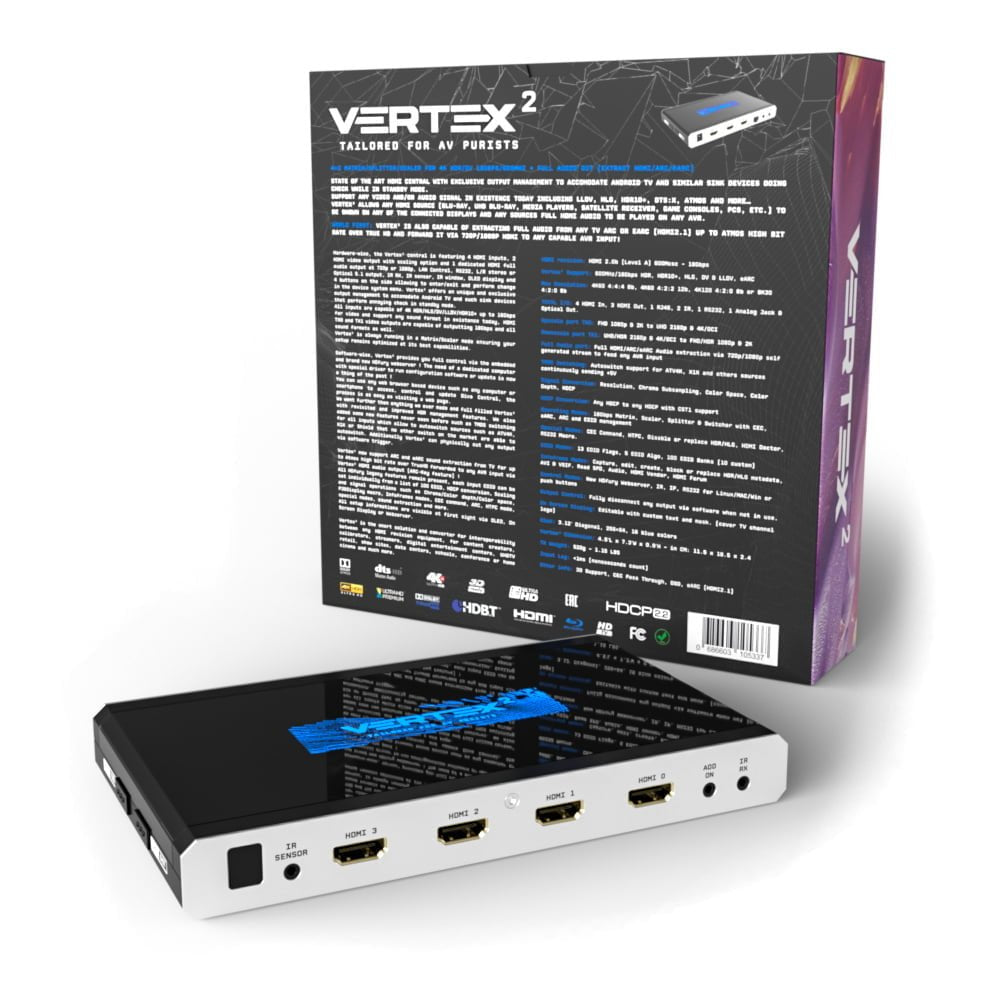

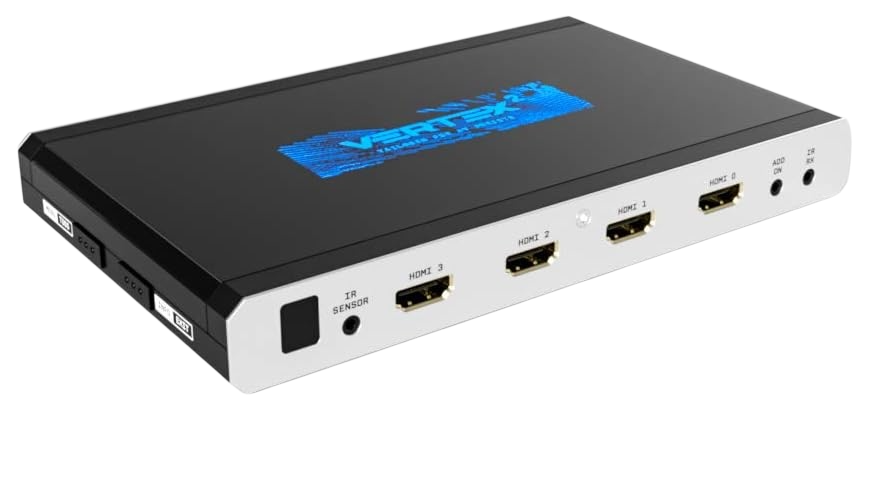

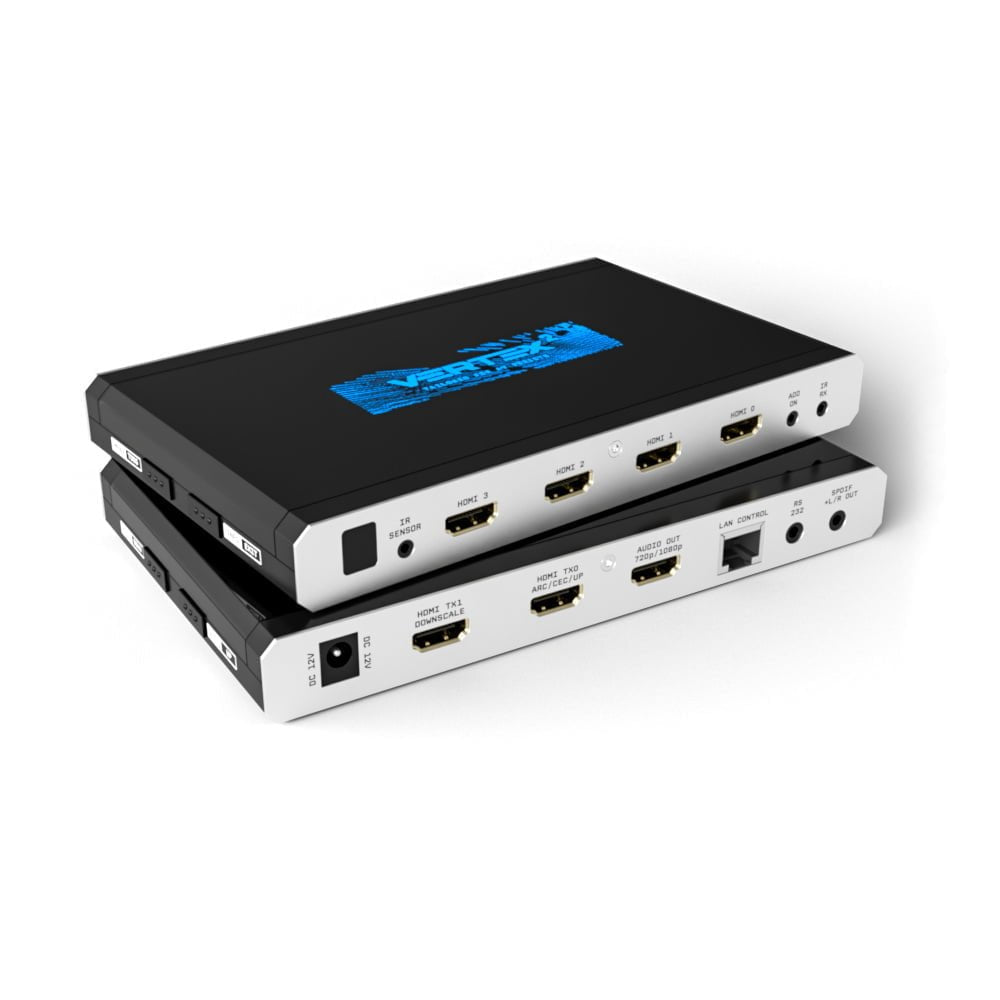

• Ingangen. 4× HDMI op 18Gbps, elk geschikt voor HDR10, HDR10+, HLG, Dolby Vision en LLDV · IR-sensor en IR RX · 12V DC.

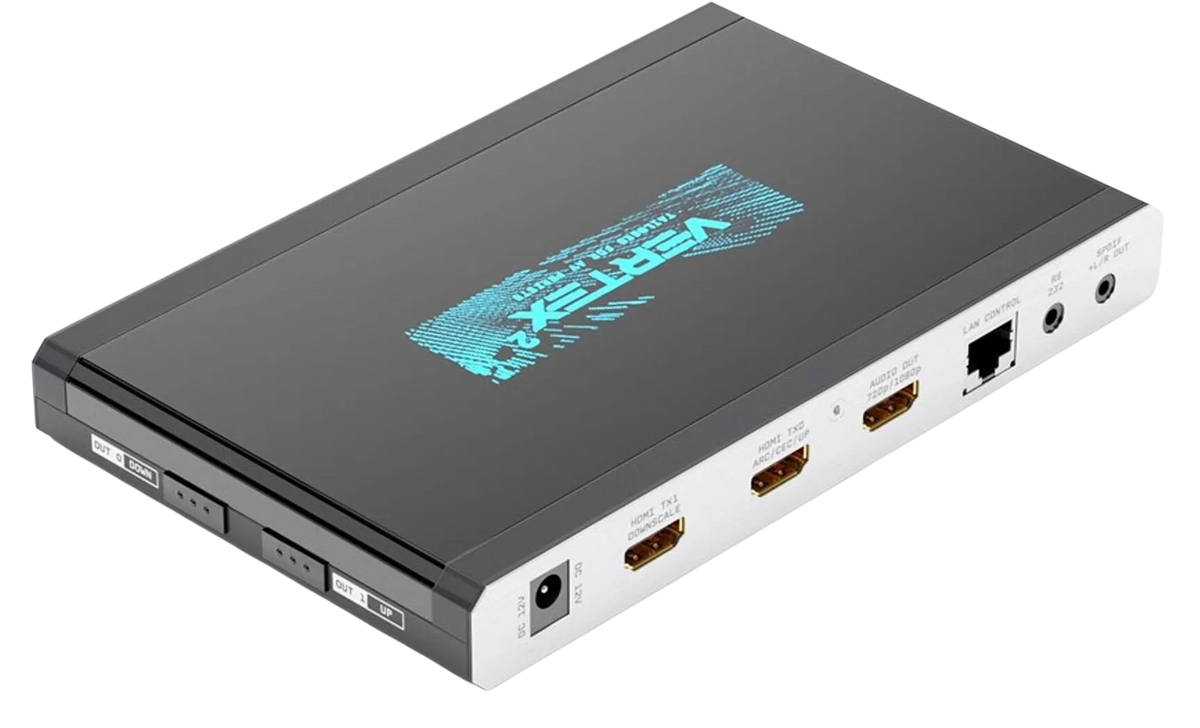

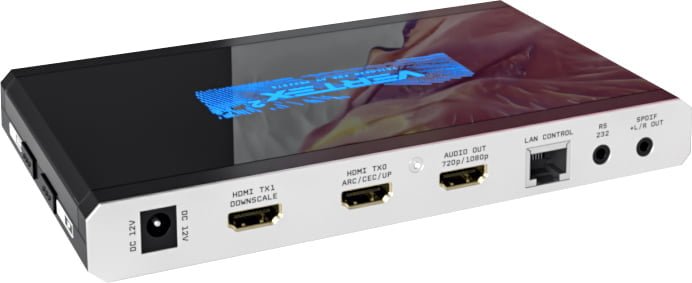

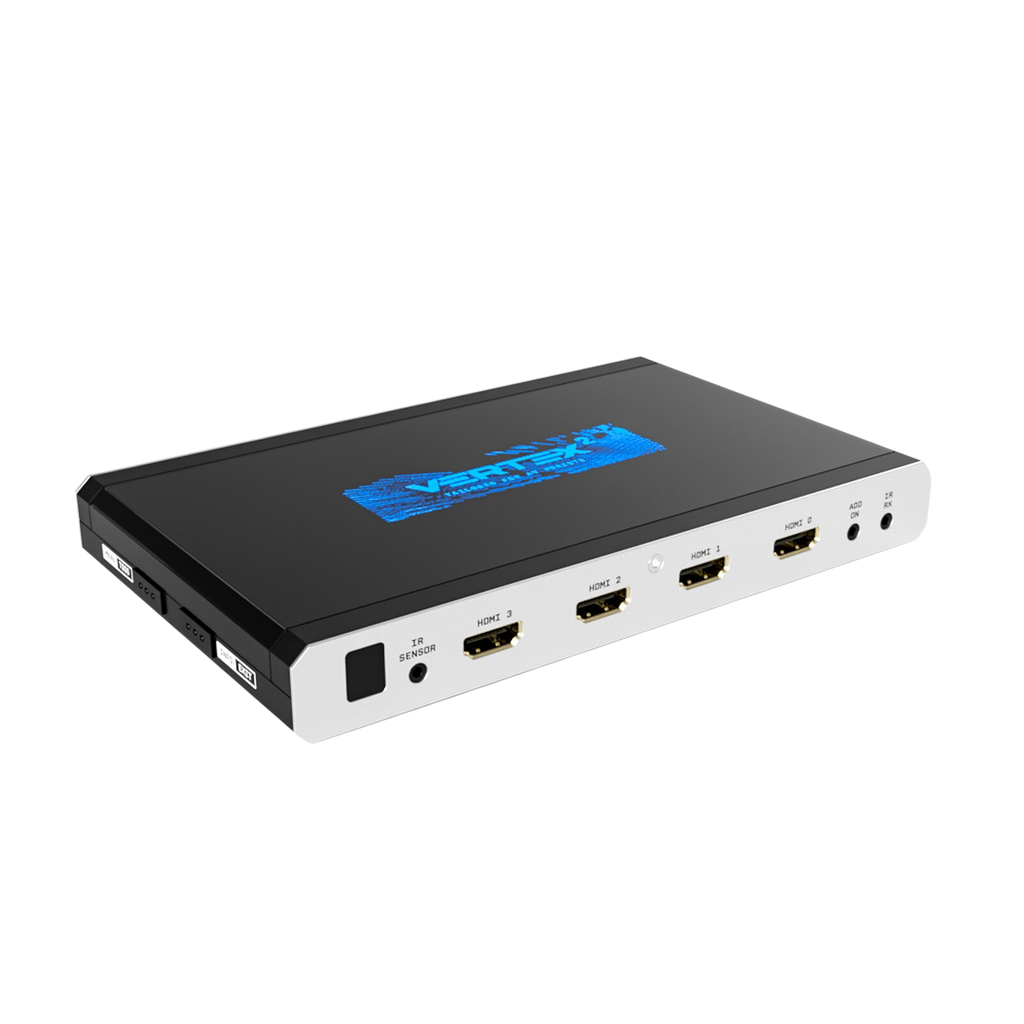

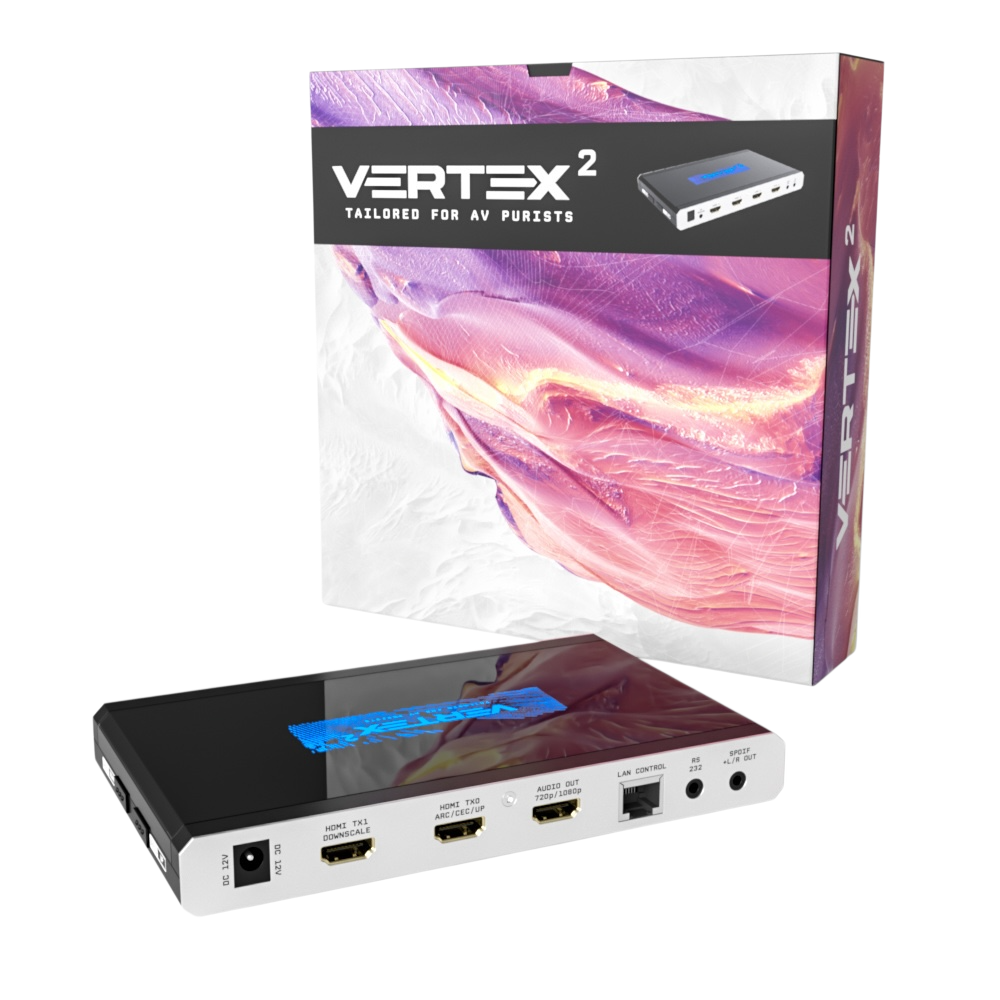

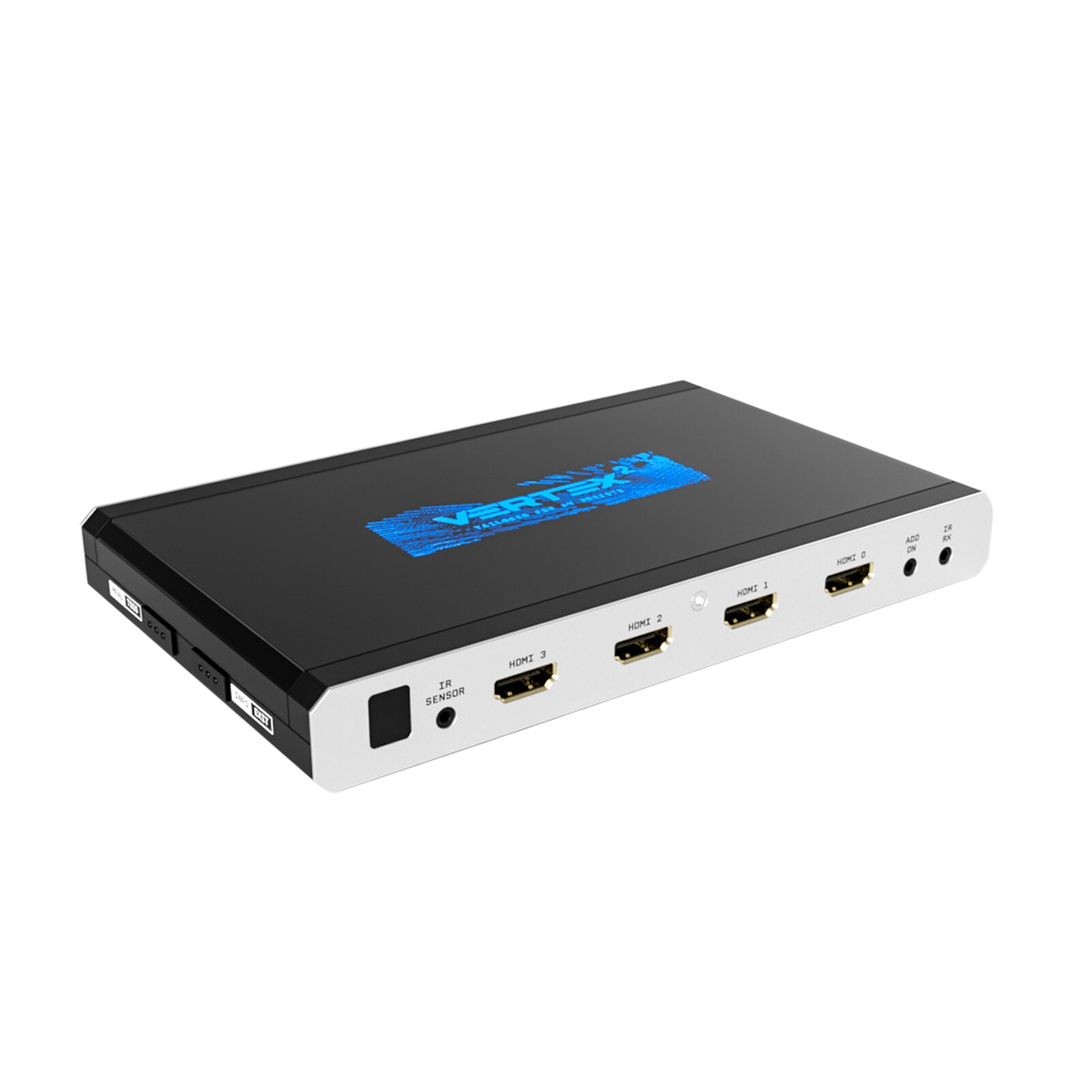

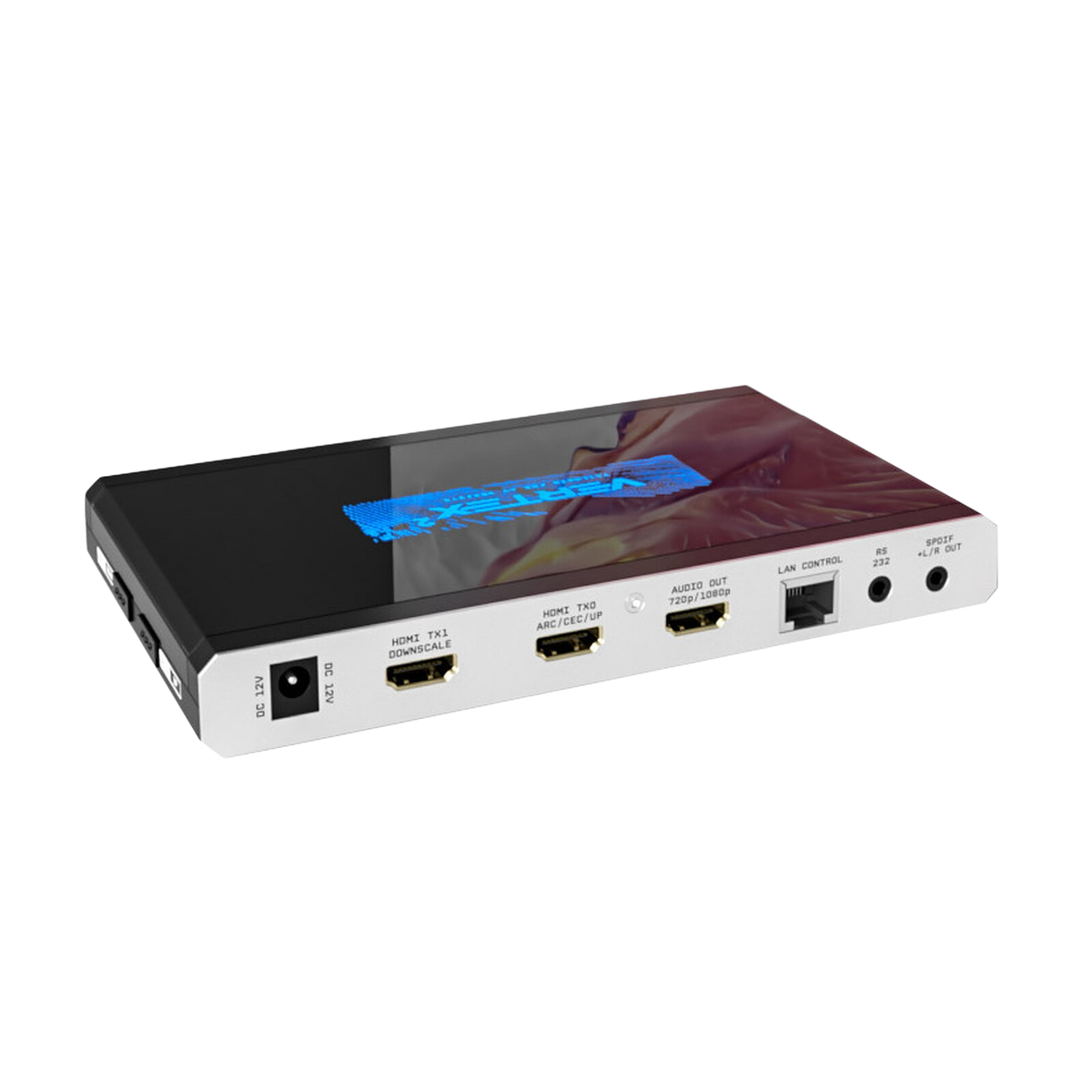

• Uitgangen. HDMI TX0 op 18Gbps met ARC, eARC, CEC en opschalen · HDMI TX1 op 18Gbps met terugschalen · aparte HDMI-audio-uitgang op 720p/1080p in elk formaat · optisch S/PDIF en analoog L/R op een combojack.
• Bediening. RJ45 LAN voor de webserver en IP · RS232 · IR · CEC · vier drukknoppen.

Technische specificaties

Weet je niet zeker wat 4:2:2, EDID of eARC betekent? In onze HDfury Vertex 2-woordenlijst wordt elke term in gewone taal uitgelegd, samen met hoe je hem op dit apparaat gebruikt.

Handleiding, firmware en ondersteuning

Wij onderhouden een complete ondersteuningssite voor dit product, in vijftien talen, gratis en zonder registratie:

• De online handleiding — de volledige gebruikershandleiding, één pagina per onderwerp, doorzoekbaar, van de eerste aansluiting tot elk scherm in de webserver.
• Downloads — elke firmwareversie met de bijbehorende release notes, de handleiding als PDF, de HDfury EDID-collectie, drivers voor Control4 en Savant, en de mobiele apps.
• De Dolby Vision / LLDV-gids — stap voor stap, met beproefde instellingen en een lijst met projectors en tv's die eigenaren hebben bevestigd.
• De woordenlijst — elke HDMI-term in gewone taal, met wat hij op een Vertex² betekent.
• Veelgestelde vragen — de vragen die mensen stellen voordat ze kopen, helder beantwoord.

De firmware wordt in het apparaat zelf bijgewerkt vanuit de webserver: geen aparte computer, geen drivers, geen speciale software. www.hdfuryvertex2.com/nl/

In de doos

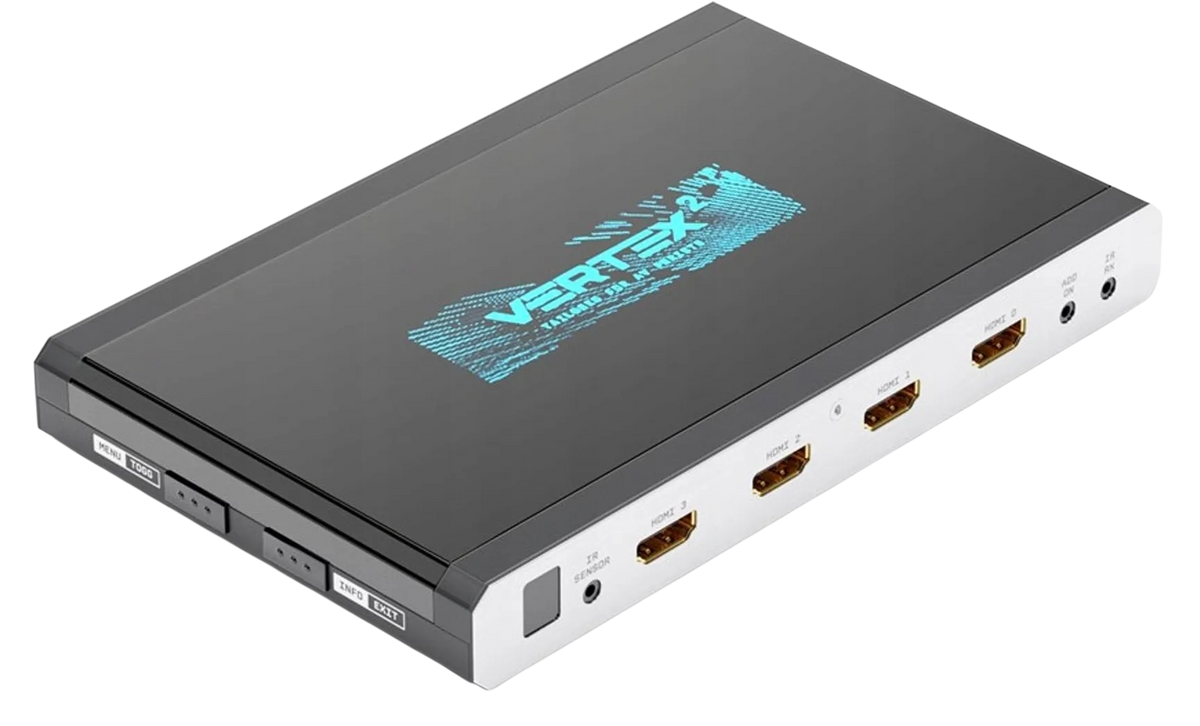

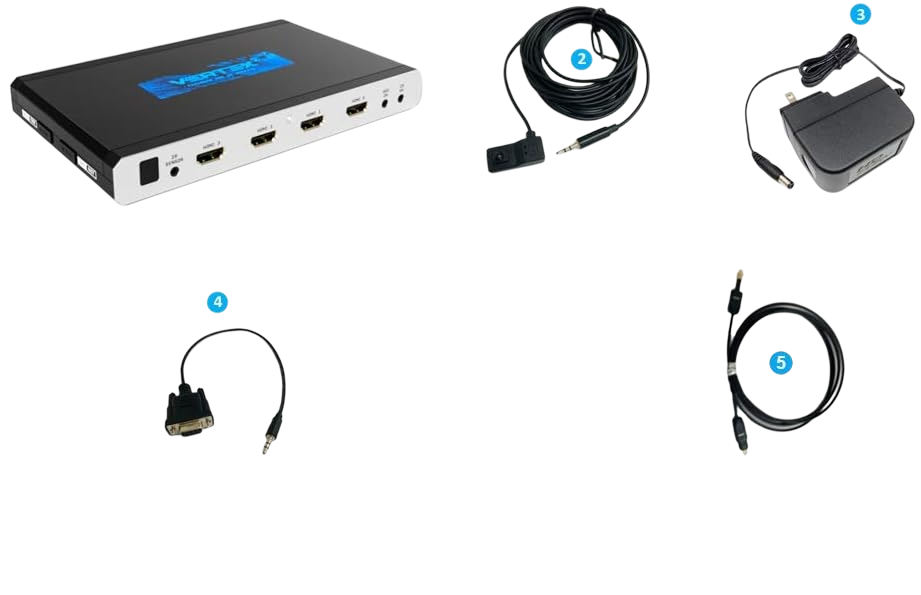

Vertex²-apparaat, IR-ontvangerkabel, 12V-voeding, RS232-kabel en optische kabel.
