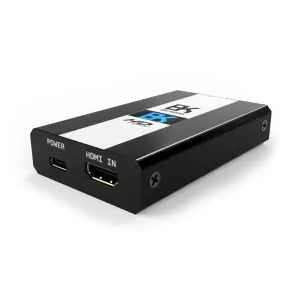

DR HDMI 8K
DR HDMI 8K
Kan beschikbaarheid voor afhalen niet laden
Dr HDMI 8K kan de meeste HDMI-problemen oplossen, zoals problemen met handshaking, compatibiliteitsproblemen en/of EDID-gerelateerde problemen. Het helpt om een bron altijd AAN te houden of in een bepaalde status te laten staan, wat vooral handig is voor systeemintegrators.
Dr HDMI 8K kan ook de signaalintegriteit verbeteren en het +5V-signaal verlengen via een HDMI/DVI-D-keten. Het kan bijvoorbeeld perfect samenwerken met HDfury-producten om het compatibiliteitsbereik te vergroten. Het kan ook worden gebruikt om de resolutie van de bronuitvoer te beperken.
Dr HDMI 8K fungeert als een EDID-manager, HDMI/DVI-D-emulator en repeater met vooraf gedefinieerde voorinstellingen, door de gebruiker programmeerbare banken, Sink EDID sniffing bank, HTPC-modus en meer!
Dr HDMI 8K kan de meeste HDMI-problemen oplossen, zoals problemen met handshaking, compatibiliteitsproblemen en/of EDID-gerelateerde problemen. Het helpt om een bron altijd AAN te houden of in een bepaalde status te laten staan, wat vooral handig is voor systeemintegrators.
Dr HDMI 8K kan ook de signaalintegriteit verbeteren en het +5V-signaal verlengen via een HDMI/DVI-D-keten. Het kan bijvoorbeeld perfect samenwerken met HDfury-producten om het compatibiliteitsbereik te vergroten. Het kan ook worden gebruikt om de resolutie van de bronuitvoer te beperken.
Dr HDMI 8K fungeert als een EDID-manager, HDMI/DVI-D-emulator en repeater met vooraf gedefinieerde voorinstellingen, door de gebruiker programmeerbare banken, Sink EDID sniffing bank, HTPC-modus en meer!
Belangrijkste kenmerken van Dr HDMI 8K:
- Unieke FRL5/40Gbps/1200MHz-ondersteuning met 0ms latentie + FRL6/48Gbps/1500MHz in testfase
- Ontdek nieuwe mogelijkheden op de LG 4K OLED uit 2019/2020!
- Los de meeste HDMI-problemen op!
- HDMI-handshakingprobleem oplossen
- EDID Manager en Detective-functie
- Eenvoudige EDID-tabelmanipulatie via ingebouwde webserver, bedieningsknop en OLED of RS232
- HDMI/DVI-D-emulator en repeater
- Behoud 8K en 4K, 3840×2160, 2160p video zonder synchronisatie te verliezen.
- 100 vooraf gedefinieerde banken (8K VRR, 4K HDR, 4K LLDV, 4K HLG, 4K HDR10+, FullHD 3D, FullHD, 1080i, 720p, enz.)
- 10 door de gebruiker programmeerbare EDID-banken
- Ondersteuning: VRR, HDR, HDR10+, HLG, DV & LLDV, ALLM, IMAX
- Alle DV-modi worden ondersteund, inclusief DV-modus 0, modus 1, modus 2 en LLDV
- Sink EDID sniffing-functie
- Verleng de signaalintegriteit tot wel 50 meter!
- HTPC-modus om detectie van de aangesloten sink-status te voorkomen
- Live signaalinfo en details over OSD en OLED
- +5V-injectorfunctie om de actieve kabel van stroom te voorzien
- RS232-besturing voor beheer op afstand en integratorinstellingen
- HDCP-compatibel
Technische specificaties van Dr. HDMI:
| HDMI-revisie: | HDMI 2.1 – FRL5:1200Mcsc/40Gbps + FRL6:1500Mcsc/48Gbps wordt getest |
|---|---|
| Dr.8K Ondersteuning: | FRL5 1200MHz/40Gbps HDR, HDR10+, HLG, DV & LLDV, eARC, ALLM, VRR, IMAX |
| Maximale resolutie: | 8K60 4:4:4 8b, 8K60 4:2:2 12b, 4K120 4:4:4 8b of 8K60 4:2:0 8b |

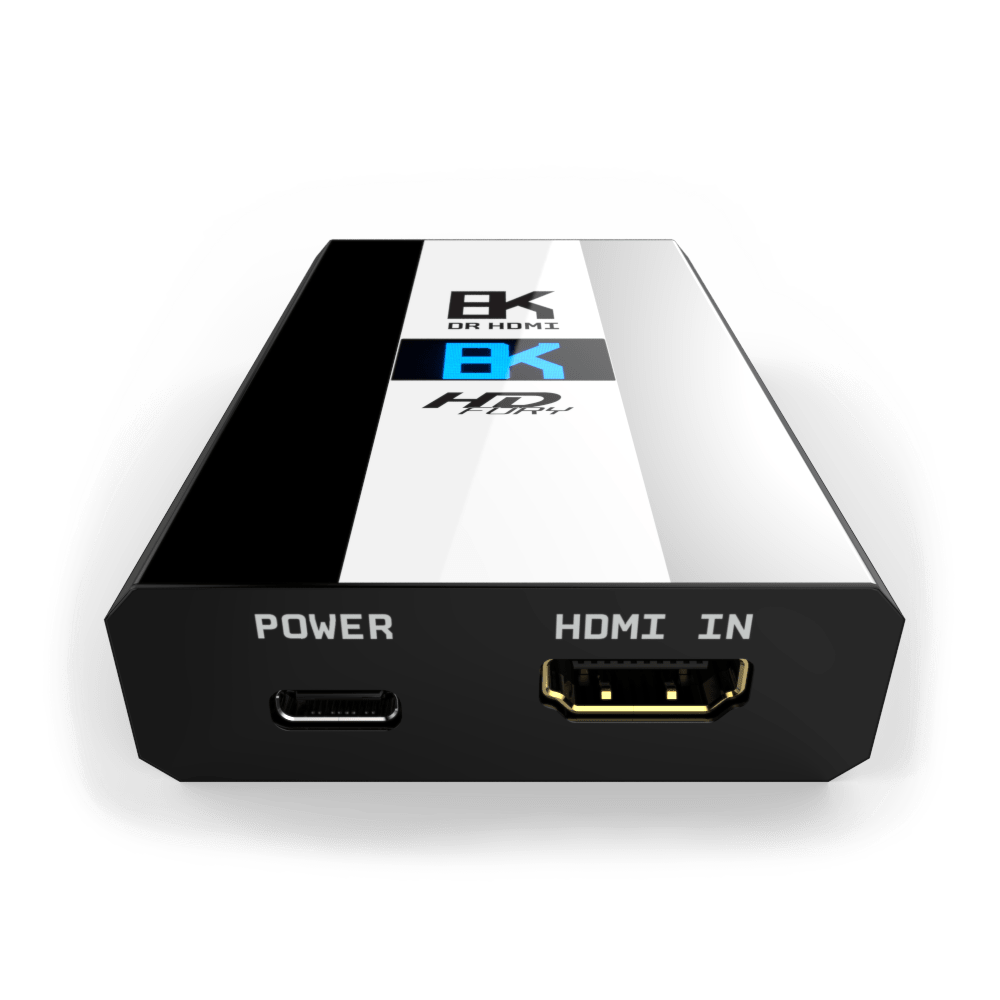

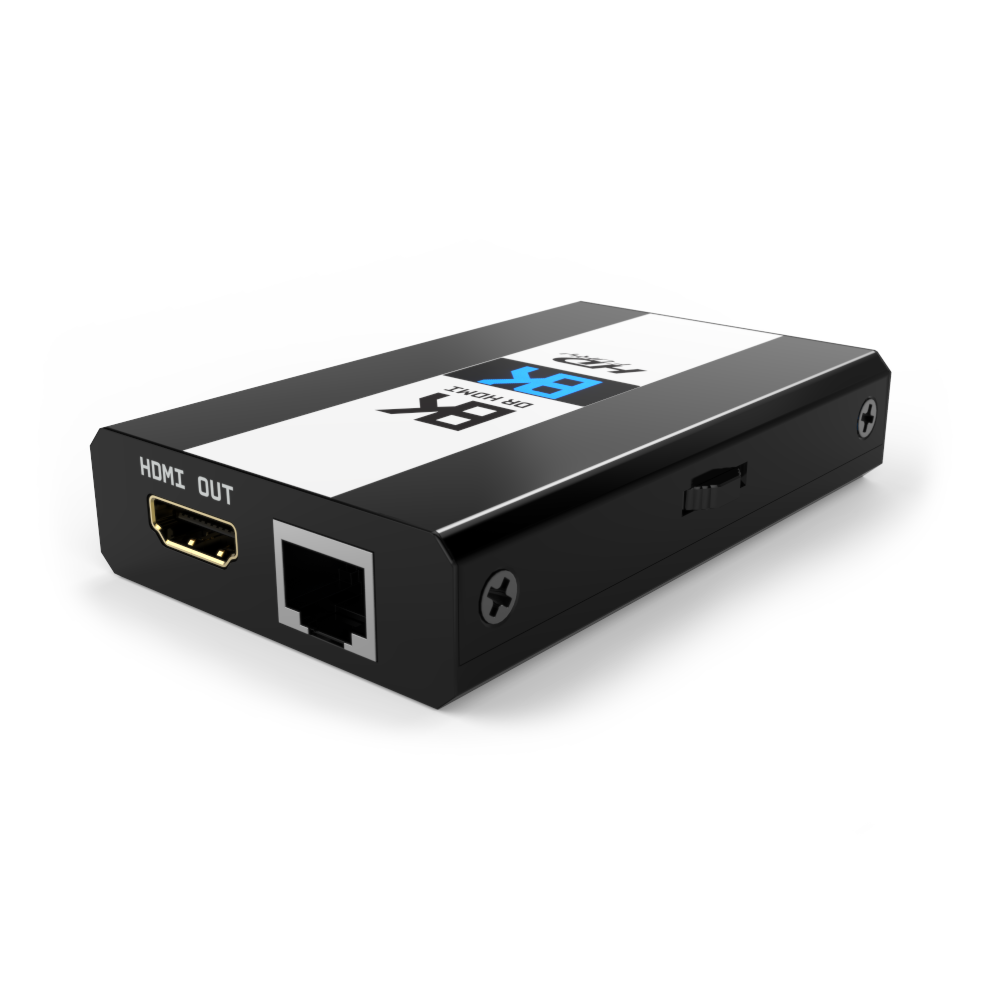

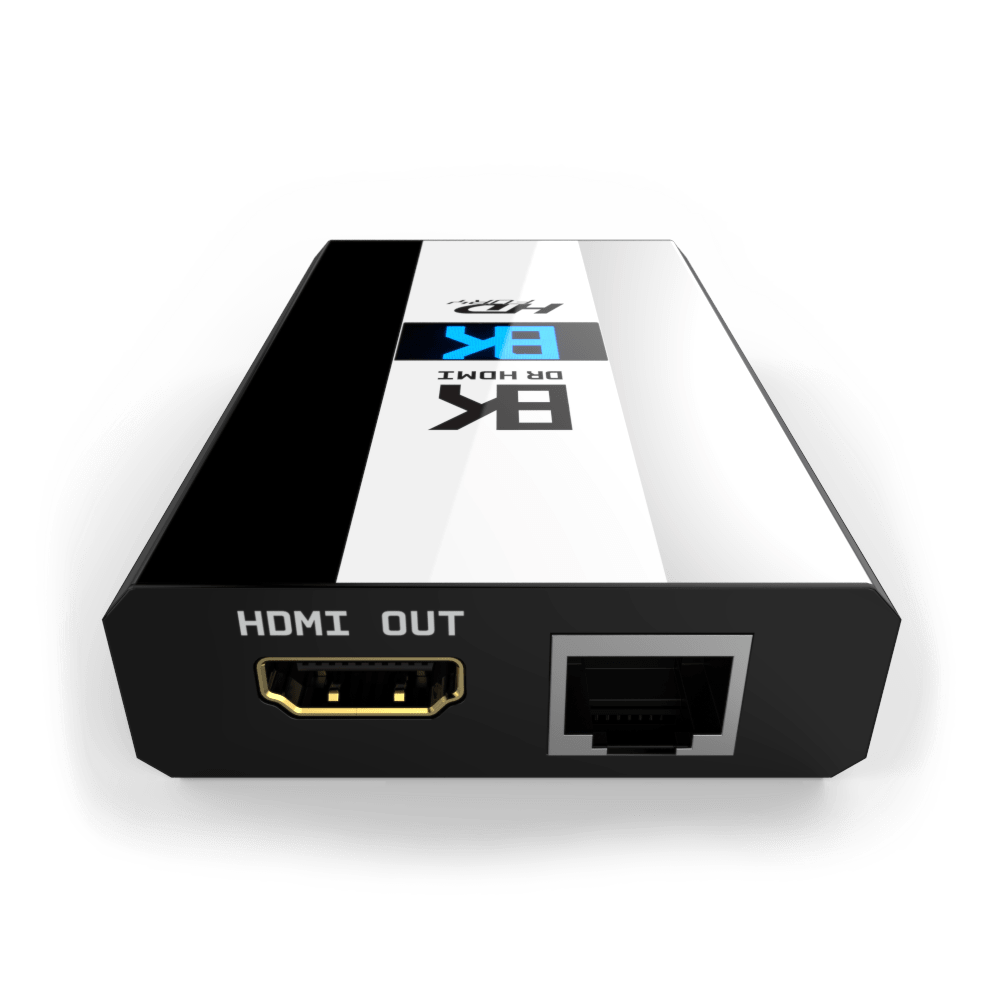

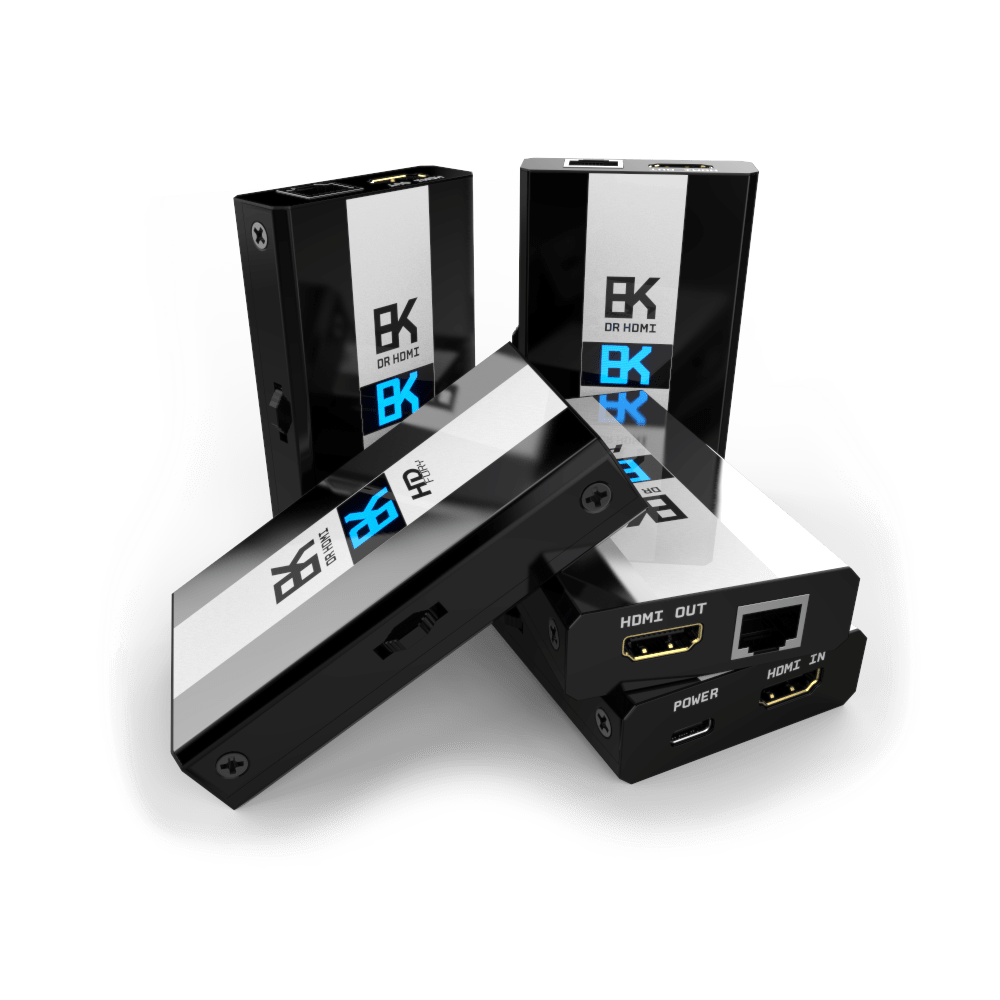

| TOTALE I/O: | 1 HDMI-ingang, 1 HDMI-uitgang, 1 RJ45/Ethernet (webserver), 1 USB-C (voeding); 1 RS232-aansluiting |
| EDID-banken: | 100 EDID-banken (18 FHD, 48 UHD, 10 door de gebruiker programmeerbaar, 1 kopie van Sink-apparaat) |
| Signaalintegriteit: | Compensatie van kabelverlies tot 50 meter |
| Bedrijfsmodi: | EDID-beheer, HTPC-modus, +5V HDMI-stroominjector |
| Speciaal: | HPD-gebeurtenis on-the-fly resetten, kabel-equalisatie, HDCP Pass-Thru, Lip Sync Pass-Thru, CEC Protocol Pass-Thru |
| EDID-modi: | Aangepaste EDID, vooraf gedefinieerde EDID, kopieergootsteen, mixen |
| Besturingsmodi: | Webserver, OLED en draaischakelaar met klik- en drukknoppen, RS232 |
| Audio-ondersteuning: | Atmos, DTS-X, Dolby True HD en DTS Master Audio, enz. |
| OLED: | 1″ diagonaal, 128×64, 2 kleuren |
| Dr.8K Grootte: | 3,9″L x 2,3″B x 0,8″H – in CM: 10 x 6 x 2,2 |
| Dr.8K Gewicht: | 120 g – 0,26 pond |
| Invoervertraging: | <1ms (nanoseconden) |
| Overige informatie: | 3D-ondersteuning, DSD, eARC (HDMI2.1), |
Aan de slag met Dr. HDMI 8K
Instructies en overzicht voor Dr. HDMI 8K
DR HDMI 8K lost de meeste HDCP/HDMI-problemen op door simpelweg verbinding te maken tussen bron en scherm. Eenmaal aangesloten, kan het direct worden ingesteld om specifieke EDID- en hotplug-gebeurtenissen uit te voeren.
Er zijn in totaal veertig EDID-banken (40) in het apparaat. Door de draaiknop omhoog of omlaag te drukken, kunt u snel tussen de banken navigeren om de gewenste te selecteren. Zodra u ongeveer een seconde stopt, activeert het systeem de geselecteerde EDID en start de HPD-gebeurtenis (hot-plug). Dit is de gebeurtenis waarbij de Dr.HDMI 8K het bronapparaat informeert dat de EDID is gewijzigd, zodat de bron zijn eigen interne instellingen opnieuw moet configureren. Dit duurt volgens de norm ongeveer twee seconden. Gedurende deze tijd kunt u de EDID niet wijzigen. Nadat de HPD-gebeurtenis is afgelopen, kunt u de EDID desgewenst opnieuw wijzigen.
Als u op de knop Copy Sink drukt, wordt de EDID van het display gekopieerd en in EDID-banknummer 8 geplaatst. Zodra dit is voltooid, wordt ook een HPD-gebeurtenis gemaakt. Deze is binnen ongeveer 2 seconden voltooid.
EDID-banken worden als volgt onderverdeeld:
- FHD-zijde: EDID 1-8 zijn vooraf ingestelde fabrieksinstellingen en kunnen niet door de gebruiker worden gewijzigd. Ze kunnen echter wel worden bijgewerkt met een firmware-update.
- UHD-zijde: EDID 1-8 zijn vooraf ingestelde fabrieksinstellingen die niet door de gebruiker kunnen worden gewijzigd. Elk van deze instellingen is beschikbaar met ondersteuning voor 3 mogelijke audioformaten (Stereo/Rood, 5.1/Geel of Full Audio/Groen). Ze kunnen worden bijgewerkt met een firmware-update.
- UHD-zijde: Aangepaste EDID 1-7 kunnen door de gebruiker worden geconfigureerd via de pc-software.
- UHD-zijde: EDID 8 is de gereserveerde zijde voor het downloaden van het scherm.
Dit apparaat beschikt ook over interne logica ter ondersteuning van HDCP-streams door alle DDC-pakketten te snuiven en de EDID-aanvragen te filteren, maar alle HDCP-handshakes door te laten.
Met de pc-software kunt u alle parameters direct bewerken of de EDID van een klant laden of opslaan.
Lijst met de 40 beschikbare EDID-banken
[ONDERKANT] BLAUWE LED-MODUS / FHD-TABELLEN
- 1 – 1080p60-444-225M-3D-FULLAUDIO
- 2 – 1080p60-444-225M-3D-SPDIF
- 3 – 1080p60-444-8b-150M-3D-STEREO
- 4 – 1080p24-444-12b-112M-SPDIF
- 5 – 1080i60-444-8b-75M-SPDIF
- 6 – 1080i60-444-8b-75M-STEREO
- 7 – 720p60-444-8b-75M-SPDIF
- 8 – 480p60-444-8b-30M-STEREO
[BOVENKANT] GROENE LED-MODUS / UHD – VOLLEDIGE AUDIOTABELLEN
- 1 – 4k60-444-600M-HDR-BT2020-3D-FULLAUDIO
- 2 – 4k60-444-600M-3D-FULLAUDIO
- 3 – 4k60-420-12b-450M-HDR-BT2020-3D-FULLAUDIO
- 4 – 4k60-420-12b-450M-3D-FULLAUDIO
- 5 – 4k60-420-8b-300M-HDR-BT2020-3D-FULLAUDIO
- 6 – 4k60-420-8b-300M-3D-FULLAUDIO
- 7 – 4k30-444-300M-HDR-BT2020-3D-FULLAUDIO
- 8 – 4k30-444-300M-3D-FULLAUDIO
[BOVENKANT] GELE LED-MODUS / UHD – SPDIF MAX LIMIET AUDIOTABELLEN
- 1 – 4k60-444-600M-HDR-BT2020-3D-SPDIF
- 2 – 4k60-444-600M-3D-SPDIF
- 3 – 4k60-420-12b-450M-HDR-BT2020-3D-SPDIF
- 4 – 4k60-420-12b-450M-3D-SPDIF
- 5 – 4k60-420-8b-300M-HDR-BT2020-3D-SPDIF
- 6 – 4k60-420-8b-300M-3D-SPDIF
- 7 – 4k30-444-300M-HDR-BT2020-3D-SPDIF
- 8 – 4k30-444-300M-3D-SPDIF
[BOVENKANT] RODE LED-MODUS / UHD – STEREO AUDIO TABELLEN
- 1 – 4k60-444-600M-HDR-BT2020-3D-STEREO
- 2 – 4k60-444-600M-3D-STEREO
- 3 – 4k60-420-12b-450M-HDR-BT2020-3D-STEREO
- 4 – 4k60-420-12b-450M-3D-STEREO
- 5 – 4k60-420-8b-300M-HDR-BT2020-3D-STEREO
- 6 – 4k60-420-8b-300M-3D-STEREO
- 7 – 4k30-444-300M-HDR-BT2020-3D-STEREO
- 8 – 4k30-444-300M-3D-STEREO
[BOVENKANT] WITTE LED-MODUS / UHD – AANGEPASTE TABELLEN EN DOWNSTREAM KOPIE
- 1 – SAMSUNG Q9FN XBOXLaagLat HDR10+
- 2 – SONY A1 – DV/LLDV Versie 2
- 3 – LG 65C7 – DV-versie 1
- 4 – VIZIO M50E1 – DV-versie 0
- 5 – 4k60-420-12b-450M-BT2020-3D-FULLAUDIO
- 6 – 4k60-420-12b-450M-BT2020-3D-STEREO
- 7 – 1080p60-12b-222M-HDR-BT2020-3D-FULLAUDIO
- 8 – KOPIEER DOWNSTREAM EDID
Heeft u vragen? Wij hebben de antwoorden!
Welk uitgangsvermogen kan de Dr.HDMI 8K leveren?
Wanneer u het apparaat gebruikt met een voeding die is aangesloten op de USB-poort, levert het net zoveel vermogen als de voeding aankan.
Hoe schakelt u tussen banken?
Er zijn in totaal veertig (40) EDID-banken in het apparaat. Wanneer u op de omhoog- of omlaagknop drukt, kunt u snel tussen de banken navigeren om de gewenste te selecteren. Zodra u ongeveer een seconde stopt, activeert het systeem de geselecteerde EDID en start de HPD-gebeurtenis (hot-plug). Dit is de gebeurtenis waarbij Dr.HDMI 8K het bronapparaat informeert dat de EDID is gewijzigd, zodat de bron zijn eigen interne instellingen opnieuw moet configureren. Dit duurt volgens de norm ongeveer 2 seconden. Gedurende deze tijd kunt u de EDID niet wijzigen. Nadat de HPD-gebeurtenis is afgelopen, kunt u de EDID desgewenst opnieuw wijzigen.
Als u op de knop 'Copy Sink' drukt, wordt de EDID van het display gekopieerd en in de aangepaste EDID-bank met nummer 8 (witte LED) geplaatst. Zodra dit is voltooid, wordt ook een HPD-gebeurtenis aangemaakt. Deze is binnen ongeveer 2 seconden voltooid.
Hoe schakelt u tussen EDID-tabellen?
Er zijn in totaal 5 EDID-tabellen in de unit (elke tabel bevat 8 EDID-banken). Bekijk onderstaande video voor een eenvoudig overzicht van hoe u de juiste EDID-tabel en vervolgens de juiste EDID-bank voor uw behoeften selecteert.
