Met de Hdfury Integral kunt u HDCP 2.2-content bekijken vanaf uw Sony 4K-mediaspeler, uw Shield-gameconsole, uw grafische kaarten, uw Blu-ray-speler, satelliet/kabel of via Netflix of internetbronnen op alle standaard 50/60Hz of 100/120Hz HDMI- of DVI-D-schermen zonder HDCP2.2-compatibele ingang! Simpelweg door HDCP2.2 naar HDCP1.4 te converteren!

Bij de nieuwste Integral die tegen een gereduceerde prijs verkrijgbaar is, zijn de ingangssnelheden beperkt tot 300MHz/10,2Gbps.
Als het een probleem is voor uw beoogde gebruiksgeval, overweeg dan hdfury vertex of hdfury integral 2. Deze bieden perfecte 600 MHz vanaf alle poorten en nog veel meer functies.
Om oudere AVR's van HDMI-geluid te voorzien terwijl er een 4K/HDR/DV-signaal van de bron naar het scherm wordt afgespeeld,
verwijzen naar AVR Key , Vertex of Integral2 .

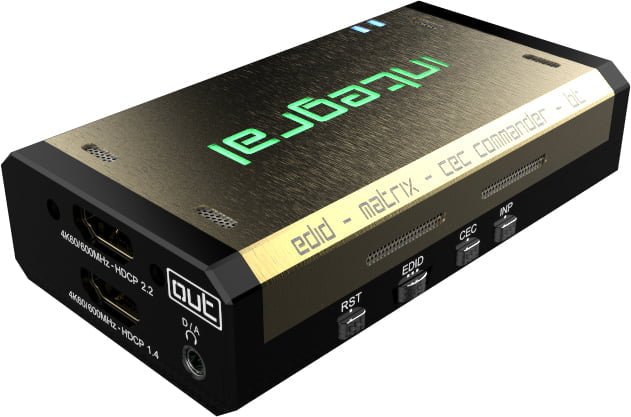

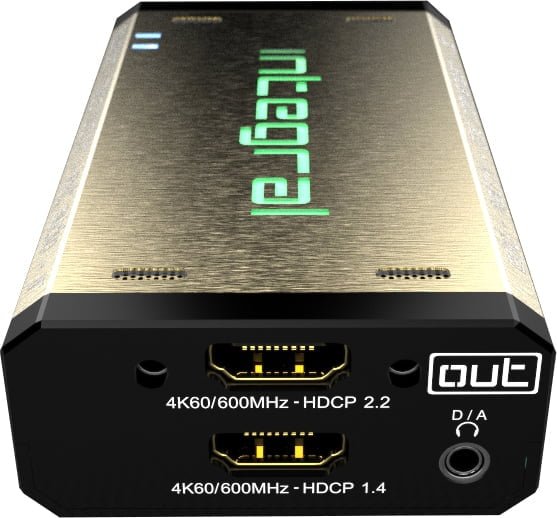

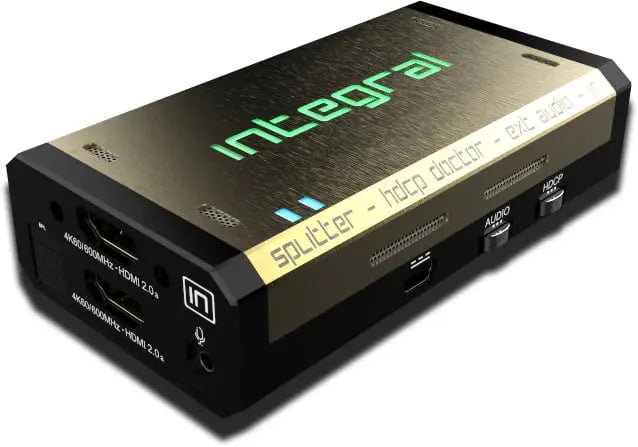

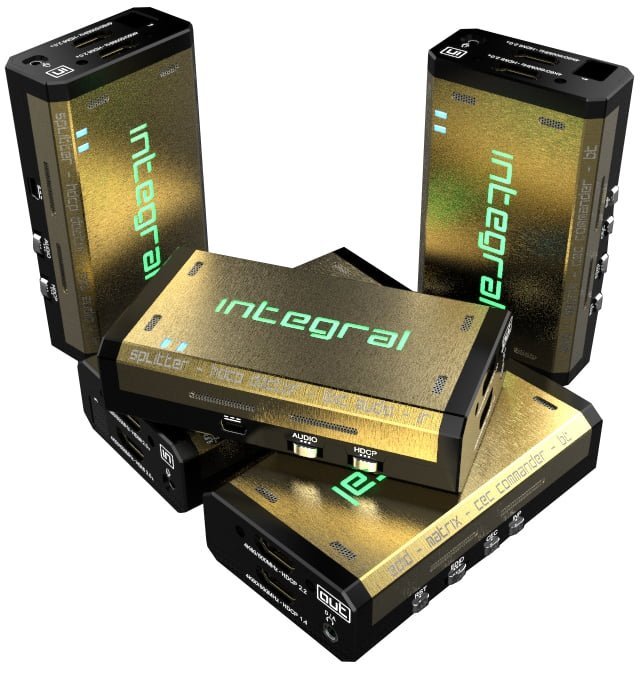

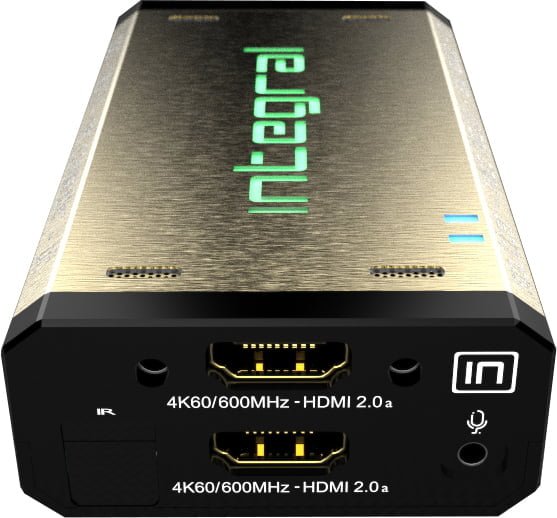

Hdfury Integraal

UHD Splitter, met HDR/DV/SDR-bediening en HDCP Doctor

HDfury Integral is een 4K30 4:4:4 300MHz 10,2 Gbps HDMI2.0a Level A-compatibel apparaat dat is ontworpen voor systeemintegrators en geavanceerde gebruikers en dat ook iedereen zal aanspreken.
Door de maximale bandbreedte en gegevensoverdrachtssnelheid van de HDMI2.0a-standaard te ondersteunen en nieuwe, aantrekkelijke opties en mogelijkheden te bieden, heeft HDfury Integral een aantal wereldprimeurs op het gebied van functionaliteit toegevoegd. Het veelzijdige ontwerp maakt van HDfury een soort hybride HDfury die u kunt bedienen, configureren en bedienen vanaf uw Android/Apple smartphone/tablet.

HDfury Integral kan alle HDCP-revisiebronapparaten verbinden met alle HDCP-revisie-sinkapparaten. GEGARANDEERD!
Als u ooit de volgende melding hebt gezien: "Deze tv ondersteunt geen HDCP 2.2. Zorg ervoor dat u een tv hebt die HDCP 2.2 ondersteunt" of een vergelijkbare HDCP-foutmelding, zorg er dan voor dat u deze nooit meer ziet met HDfury Integral! Met 2 ingangen en 2 uitgangen kan HDfury Integral fungeren als een splitter, infoframe- en HDR-metadata-injector en -extractor, HDCP Doctor, CEC Commander, audio-extractor, audiovervanging, HDMI Doctor, matrix, EDID-beheer en meer... Ontdek vandaag nog de hardware van morgen!

Belangrijkste kenmerken van HDfury Integral

Unieke HDCP-dokter

Biedt in totaal 6 HDCP 1.4- en 2.2-engines voor decodering/codering. HDfury Integral biedt een complete HDCP-workaroundoplossing, inclusief HDCP 2.2 > HDCP 1.4 en HDCP 1.4 > HDCP 2.2 in beide richtingen, in dezelfde unit.
Het kan elk HDCP1.x- of HDCP2.x-bronapparaat verbinden met elk HDCP1.x- of HDCP 2.x-sinkapparaat.
Elk RX-blok decodeert eerst de invoer, ongeacht of het 1.x of 2.x is. Vervolgens kan elke uitvoerpoort deze individueel coderen naar 1.4 (beide) of 2.2 (alleen de bovenste poort), of helemaal niet coderen als deze oorspronkelijk niet was gecodeerd.
Dubbele conversie kan op beide kanalen tegelijkertijd worden uitgevoerd.*

HDCP 2.2-inhoud weergeven met niet-HDCP2.2-compatibele apparaten

HDCP 2.2 is de nieuwe kopieerbeveiliging voor 4K UHD-content. Het is niet alleen niet achterwaarts compatibel, maar veel recente 4K-apparaten ondersteunen het zelfs niet.
Bronapparaten, waaronder mediaservers en head-ends zoals Netflix, coderen hun 4K-content volgens dit nieuwe schema. Tv's moeten HDCP 2.2-compatibel zijn om de content af te spelen, en alles in de videoketen, inclusief switches en receivers, moet ook compatibel zijn. Anders wordt het scherm zwart en/of verschijnt er een HDCP-foutmelding.
Slecht nieuws voor consumenten die dure, breedbandige, processorrijke switchers, receivers en displays hebben aangeschaft om 4K te ondersteunen. Hoewel de nieuwere producten mogelijk wel de bandbreedte van 4K ondersteunen, zullen ze geen kopieerbeveiligde werken afspelen totdat Integral actief deel uitmaakt van de installatie.

2×2 Splitter tot 4K30 4:4:4 300MHz 10,2 Gbps of 4k60 4:2:0 300MHz 10,2Gbps

Het splitsen van elk signaal tot 4K60 4:4:4 600MHz is nu mogelijk. Dankzij IR/BT/USB of een drukknop kunt u eenvoudig schakelen tussen twee ingangen die vervolgens worden gerepliceerd naar twee uitgangen. HDCP-conversie kan direct worden geconfigureerd en toegepast om altijd het type HDCP-signaalversleuteling uit te voeren dat uw display of sink verwacht.

HDR en Infoframe Metadata Live Injector en Extractor

De Integral kan live Infoframe- en HDR-metadata in elke resolutie en in realtime injecteren en extraheren.
Met de nieuwste firmware kun je de HDR-MODUS van je HDR-scherm naar wens in- en uitschakelen via drukknoppen, de app, IR of USB-GUI in Windows-software op je pc. Bekijk de video hier.
Er is nu een extra softwareoplossing beschikbaar voor volledige realtimeverwerking van infoframe- en HDR-metadata: hier van onze exclusieve licentiepartner AV TOP.

4K60 4:4:4 600MHz 18Gbps > 4K60 4:2:0 300 MHz 10,2Gbps conversie

Vrijwel alle UHD-tv's die tot voor kort werden verkocht, konden alleen 4K60 verwerken in de vorm van een 4K60 4:2:0 300 MHz-signaal. Nieuwe bronnen, nieuwe beeldschermen en huidige high-end grafische kaarten leveren echter 4K60 4:4:4 (600 MHz – 18 Gbps). Integral lost dit probleem op en stelt u in staat om een ​​4K60 4:4:4 600 MHz-hoofdsignaal te gebruiken, terwijl u tegelijkertijd een secundaire 4K60 4:2:0 300 MHz-uitgang biedt voor de apparatuur in uw opstelling met beperkte bandbreedte (level B).

HDMI-audio-extractie

HDfury Integral kan HDMI-audio tot 5.1 extraheren en elk geluidsformaat, inclusief Atmos, via HDMI doorgeven. Het apparaat heeft een gelijktijdige uitgang van analoge L/R stereo en tot 5.1 optische S/PDIF via een 3,5mm combo-jackaansluiting.

Externe audio vervangen

Er is een mini-jack-ingangsconnector (of Mic/Line IN) beschikbaar om de audio in elke HDMI/DVI-D-stream tot 4K60 4:4:4 600MHz 18Gbps te vervangen.
Audiovervanging werkt alleen op één kanaal, het secundaire kanaal is een direct pad van HDMI naar HDMI.
Handig in presentatieruimtes of voor het eenvoudig streamen van muziek van uw telefoon/tablet naar uw HDMI-versterker.

Geavanceerd EDID-beheer

De meest geavanceerde EDID-beheeroplossing die we ooit hebben gemaakt, is nu beschikbaar via Integral met:
Een geselecteerde EDID-bank, een aangepaste geüploade EDID, een zelf gegenereerde Automix EDID of een vaste basis EDID.
Sniff EDID van aangesloten sink-apparaten. Sla op, bewerk en laad op elk gewenst moment een aangepaste EDID-tabel.
Selecteer een EDID naar keuze uit een vooraf geladen lijst met 25 EDID-tabellen. HPD wordt geladen en opnieuw ingesteld, zodat de door u gekozen EDID automatisch wordt weergegeven.
De AutoMix EDID-functie maakt een aangepaste EDID door beide sink-EDID's die op de splitter-uitgangspoorten zijn aangesloten, te mengen.
De mengregels in de AutoMix-modus kunnen worden geselecteerd via 4 verschillende algoritmen.
Sommige EDID-vlaggen kunnen in Automix worden afgedwongen, zoals: Stereo/5.1/Full/YCbCr/BT2020/HDR/DV/3D.

HDMI/CEC Total Commander

HDfury Integral biedt een unieke CEC-opdrachtenbeheerder met CEC-compatibele apparatuur.
Met CEC-opdrachten kan een HDMI-bron instructies verzenden en de werking van aangesloten HDMI-apparaten controleren.
Met behulp van USB, IR, drukknoppen of de Android/Apple APP van Integral voor smartphone/tablet kan de gebruiker aangepaste CEC-opdrachten configureren en deze LIVE of op basis van een triggergebeurtenis verzenden.

Totale controle

De 4K Integral Total Control APP is beschikbaar op Google Market voor mobiele telefoons en tablets met Android en op de AppStore voor iOS.
U kunt HDfury Integral bedienen met uw mobiele telefoon of tablet via een automatische Bluetooth-verbinding.
USB GUI Utility via Windows PC, IR-bediening en diverse fysieke knoppen voor configuraties zijn ook beschikbaar.
Dankzij de community is de IR Pronto-codelijst toegevoegd aan iRule en Logitech Harmony voor een nog eenvoudigere en naadloze integratie

HTPC-modus

Hebt u problemen met de AVR of het scherm dat is aangesloten op de HTPC-uitgang, zoals een probleem met het hervatten van de stand-bymodus of iets dergelijks?
Integral beschikt nu over een unieke en exclusieve HTPC-modus, waarbij gebeurtenissen bij de uitgang nooit aan het bronapparaat worden gerapporteerd.
Dit gaat momenteel verder dan wat EDID detective en Dr.HDMI kunnen bieden en is de ultieme oplossing voor HTPC-problemen.

Gesplitst scherm

Of u nu een 600MHz-stream wilt splitsen in 2x300MHz voor eenvoudigere videoverwerking, of een langere HDMI-kabel wilt aansturen, of zelfs een IP-extender wilt gebruiken.
Deze gloednieuwe functie, die zojuist is uitgebracht, zorgt ervoor dat elke Integral kan fungeren als TX voor het splitsen van invoer of RX voor het combineren van 2x300MHz-streams tot één enkele 600MHz-stream.
Split Screen biedt ook een oplossing om een ​​ongecomprimeerd 4K60-signaal naar PRO PJ's zoals de JVC DLA-SH4KNL te sturen. Deze accepteren 2x DVI-invoer om een ​​4K-beeld te recombineren.

2×2 Matrix tot 4K30 4:4:4 300MHz of 4K60 4:2:0 300MHz

Matrix-oplossing is beschikbaar voor HDMI-streams tot 4K30 4:4:4 300MHz 10,2Gbps of 4K60 4:2:0 300MHz 10,2Gbps

* In de Matrix-modus is slechts één HDCP 2.2-ingang toegestaan, de andere moet HDCP1.4 of DVI-D/HDCP 0.0 zijn

Aan de slag met Integral

Geen HDMI 2.0? Geen HDCP 2.2-ingang op je 4K UHD-scherm? Geen probleem!

Speel HDCP2.2-beveiligde content af, zoals films, games, satelliet-/kabel- en internetvideo's op elke tv/UHDTV/projector of monitor!

Met Integral kunt u HDCP 2.2-content bekijken vanaf uw Sony 4K-mediaspeler, uw Shield-gameconsole, uw grafische kaarten, uw Blu-ray-speler, satelliet/kabel of via Netflix of internetbronnen op alle standaard 50/60Hz of 100/120Hz HDMI- of DVI-D-schermen zonder HDCP2.2-compatibele ingang! Simpelweg door HDCP2.2 naar HDCP1.4 te converteren!

Als uw tv, monitor of projector geen HDCP 2.2-content kan afspelen omdat deze geen HDCP 2.2-compatibele ingang heeft, dan lost HDfury Integral uw probleem op!

Upgrade naar Perfect HDCP2.2 voor een fractie van de prijs van een nieuw scherm!

De HDfury Integral ondersteunt elk HDMI-signaal en HDCP-revisietype dat momenteel bestaat, van SD tot Full HD en tot 4K60 4:4:4 600 MHz. De firmware is upgradebaar, zodat er in de toekomst indien nodig nieuwe functies kunnen worden toegevoegd!

Hoe moeilijk is het om op te zetten?

Een paar schakelaars op de HDfury Integral kunnen eenmalig worden ingesteld, afhankelijk van de HDCP-revisie die uw tv nodig heeft. Er is geen verdere configuratie nodig.

Voor meer informatie kunt u de gebruikershandleiding downloaden via het tabblad Downloaden hierboven.

Sluit de HDfury Integral eenvoudig aan tussen de bron en de tv/projector. Dat is alles!

Welke projectoren en tv's worden ondersteund?

Alle standaard 50/60Hz of 100/120Hz HDMI- of DVI-D-schermen werken met HDfury Integral.

HDfury Integral is 's werelds eerste oplossing die werkt met alle HDCP-revisiebronnen en alle HDCP-revisiedisplays, ongeacht of uw display HDCP 1.4 is en uw bron HDCP 2.2. Dankzij onze unieke HDCP Doctor-functie kunt u alle HDCP-revisiebronnen op alle HDCP-revisiedisplays weergeven. ALTIJD EN GEGARANDEERD!

Heeft u vragen? Wij hebben de antwoorden!

Mijn scherm zou een 4K30 4:4:4-signaal moeten accepteren, maar het werkt niet.

Voor de meeste UHD-tv's die we hebben geprobeerd, zijn er altijd extra configuratieopties die geactiveerd moeten worden om een ​​4K30 4:4:4 300MHz-verbinding te realiseren.
Bijvoorbeeld, op Samsung: om de 444-kleurruimte voor 4K op Samsung-tv's in te schakelen, moet je naar "Instellingen", "HDMI" en "UHD Color" gaan en deze inschakelen. Vervolgens moet je HDMI-poort 1 in het menu Extra toewijzen als "PC". Pas na deze twee stappen wordt 600 MHz geaccepteerd. Een vergelijkbare activeringstruc is vereist op de meeste UHD-tv's. Bovendien hebben de meeste UHD-tv's alleen specifieke poorten die 600 MHz ondersteunen.

Ik heb een PC-modus op mijn tv (of een PC-monitor). Welke resoluties worden ondersteund voor de grafische modus?

Alle grafische pc-modi binnen de bandbreedte van 600 MHz worden ondersteund, inclusief ultrahoge resoluties zoals WQSXGA, QUXGA, QFHD, WQUXGA en 4K.

Welke uitvoerresolutie ondersteunt de Integral in HDTV-modus?

Alle bekende SD-, HD-, Full HD- en UHD-formaten worden ondersteund, waaronder: 480p50, 480p60, 576p50, 576p60, 720p50, 720p60, 720p100, 720p120, 1080i25, 1080i30, 1080p24, 1080p25, 1080p30, 1080p48, 1080p50, 1080p60, 1080p72, 1080p75, 1080p96, 1440p50, 1440p60, 2160p24, 2160p25, 2160p30, 2160p50, 2160p60 (dit zijn slechts voorbeelden, alles binnen de bandbreedte van 300 MHz wordt ondersteund).

Met welke HDMI-versie werkt de Integral? Heb ik HDMI 1.3/1.4a/2.0a nodig? Maakt dat uit?

Dat maakt niet uit. HDfury Integral werkt met elke HDMI-versie vanaf 1.0.

Moet ik iets speciaals instellen op mijn HDMI-bronapparaat om de resolutie correct in te stellen?

Nee. De HDfury Integral wordt door uw bron gedetecteerd als een apparaat met 2160p30 4:4:4-ondersteuning en accepteert en verwerkt altijd de stream van de hoogste kwaliteit van uw bronapparaten. U hoeft de HDMI-bron niet op een specifieke resolutie in te stellen.

Is er sprake van vertraging in het signaal?

Vrijwel niets. De toegevoegde latentie is slechts een paar pixelklokken. Niets merkbaars.

Waarvoor dient de USB-poort?

Voor de stroomvoorziening via de meegeleverde USB-voeding en voor firmware-upgrades wanneer er nieuwe (extra) functies en verbeteringen worden aangeboden.

Hoe zit het met lange HDMI-kabels? Kan ik problemen verwachten?

Voor 300 MHz moet de gebruiker "high speed" kabels gebruiken, vergelijkbaar met die voor 4K24-content. Voor 1080p of lager zijn bijna alle kabels geschikt. De HDfury Integral fungeert als een HDMI-repeater. Een HDfury Integral in het signaalpad versterkt en herstelt het signaal. Je hebt geen passieve (of actieve) HDMI-versterkers nodig, vooral niet als je de HDfury Integral midden in je kabeltraject plaatst. Als je voorheen een versterker moest gebruiken, kan de HDfury Integral die waarschijnlijk vervangen. De HDfury Integral is zonder problemen gebruikt met HDMI-kabels van 15 meter (en langer).

Hoe worden de nieuwe lossless audioformaten via HDMI-ingang verwerkt? Bijv. DTS-HD/MA en DD/E-AC3: worden deze teruggebracht tot respectievelijk DTS Core of Dolby Digital om te voldoen aan de eisen van de S/PDIF-standaard?

Lossless audio wordt alleen via de HDMI-uitgang verzonden. HDfury Integral comprimeert de inkomende audio niet en veroorzaakt ook geen verlies. Alleen stereo- en 5.1-geluid kan worden uitgevoerd via de SPDIF-uitgang en analoge uitgang.

HDfury Integral Specificaties

Belangrijkste specificaties

• 2x ingangs-/2x uitgangssplitter (compatibel met HDMI2.0a/HDMI1.4/DVI1.0)
• 4K60 4:2:0 300MHz 10,2Gbps Passthrough
• 4K60 4:2:0 4K60 4:2:0 300MHz 10,2Gbps conversie
• HDCP Doctor (HDCP-oplossing voor elke HDCP-fout)
• HDCP 2.2 > HDCP 1.4 conversie
• HDCP 1.4 > HDCP 2.2 conversie
• HDCP xx > HDCP xx-conversie
• Dubbele HDMI2.0a en HDMI 1.4 gecombineerd
• Dual HDCP 1.4 en HDCP 2.2 gecombineerdCEC-ondersteuning: voor bediening tussen apparaten tussen beide ingangen en het primaire HDMI-uitgangskanaal (TOP).
• CEC-opdracht: USB-configuratie voor automatisering, trigger via gebeurtenissen, drukknop of via IR/Bluetooth
• Vervangen van externe audio: voer extern geluid in of schakel geluid tussen invoerbronnen
• Audio-extractie: audio-de-embedder van optische en analoge L/R
• Geavanceerd EDID-beheer via USB, IR of Bluetooth APP
• Verbeterde EDID-beheeroplossing met een geselecteerde EDID-bank, een aangepaste geüploade EDID, een zelf gegenereerde Automix EDID of een vaste basis EDID.
• Sniff EDID van aangesloten sink-apparaten. Sla op elk gewenst moment een aangepaste EDID-tabel op, bewerk deze en laad deze.
• Selecteer een EDID naar keuze uit een vooraf geladen lijst met EDID-tabellen. HPD wordt vervolgens geladen en opnieuw ingesteld, zodat de door u gekozen EDID automatisch wordt weergegeven.
• De AutoMix EDID-functie maakt een aangepaste EDID door beide sink-EDID's die op de splitter-uitgangspoorten zijn aangesloten, te mengen.
• Sommige EDID-vlaggen kunnen in Automix worden afgedwongen, zoals: Stereo/5.1/Full/YCbCr/BT2020/HDR/DV/3D.
• HDR en InfoFrame Live-injector.
• HDMI Booster/Extender: Kan een 1080p-resolutie tot 15 m in en 15 m uit verlengen (30 m totaal voor 1080p), UHD-resolutie tot 10 m.
• HDMI Doctor: lost de meeste HDMI-integratieproblemen op, zoals HDCP, EDID, HPD en audio-breakout.
• HDMI Equalevel: Nauwkeurige signaalvereffening van zowel ingangs- als uitgangssignalen zorgt voor de best mogelijke beeldkwaliteit.
• Hot-Plug-besturing: dwing het invoerapparaat om altijd een actieve verbinding te zien.
• Licenties: Volledig gelicentieerd en compatibel met alle HDMI- en HDCP-technologieën.
• Diepe kleurondersteuning
• Dolby Vision-ondersteuning
• xvYCC-kleurondersteuning
• Flexibel/Draagbaar/Plug'n Play
• 3D Ready: Kan 3D stereoscopische signaalformaten doorgeven.
• Net als alle recente HDfury-hardware wordt het geleverd met via USB te upgraden firmware waarmee u de meest fantastische functies kunt benutten.

Ondersteunde audio-/videosignalen

• Ondersteunde formaten: SD/HD/FullHD/UHD/4K30/4K60, in principe INPUT/OUTPUT elk videoformaat tot 4K60 4:2:0 300Mhz 10.2Gbps
• Voorbeelden van ondersteunde resoluties: 480p/720p/1080i/1080p24/1080p25/1080p30/1080p50/1080p60/1440p50/1440p60/2160p24/2160p25/2160p30/2160p50/2160p60
• Ondersteunt alle UHD/BR-standaardresoluties: 4K60 4:2:0 10bit BT2020 HDR, 4K60 4:2:0 12bit, 4K30 4:4:4 12bit, ..
• Ondersteunt alle VESA-modus videoformaten (PC-resoluties) tot ultrahoge resolutie zoals WQSXGA, QUXGA, QFHD, WQUXGA, 4K
• Ondersteunt alle audioformaten, zoals PCM tot 192 kHz, gecomprimeerde audio (IEC61937), DSD, DST, DTS, DTS-HD, Dolby True HD, DTS-MA en HBR.

Technische specificaties

• Optische S/PDIF-uitgang
• Analoge stereo mini-jackuitgang.
• Audio: PCM tot 192 kHz, gecomprimeerde audio (IEC61937), DSD, DST, DTS, DTS-HD, Dolby True HD, DTS-MA en HBR.
• Mic In (Line In) sampling op 44,1/48 kHz
• Mic In (Line In) 10k ingangsimpedantie en 2 Vrms ingangsniveau tolerant
• DDC-signaal: 5V pp (TTL)
• Voeding: externe 5 volt 2 ampère USB (hetzelfde als de meeste smartphone/tablet voedingen)
• Stroomverbruik: <2Watt
• Productafmetingen: 3,6" x 2,5" x 1", Gewicht: 4 oz
• Verzendafmetingen: 16,0 cm x 10,7 cm x 8,4 cm, Gewicht: 453 g
• Behuizing: Zwart PVC/Goud metaal met Groen/Blauwe LED
• Regelgeving: CE, FCC, RoHS, WEEE
